Поставка мазутопровода 13 тонн

Для производства мазутопровода было использовано 13 тонн деталей, срок изготовления 6 месяцев.

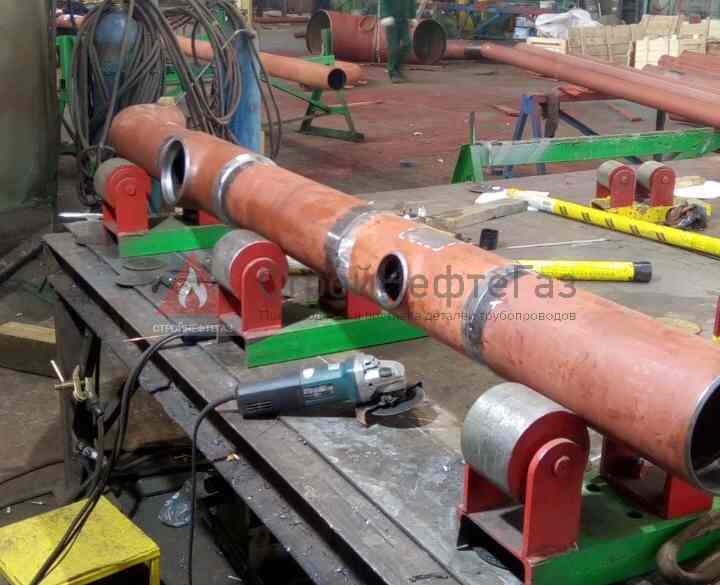

Были разработаны чертежи, изготовлены комплектующие и произведена сборка узлов мазутопровода.

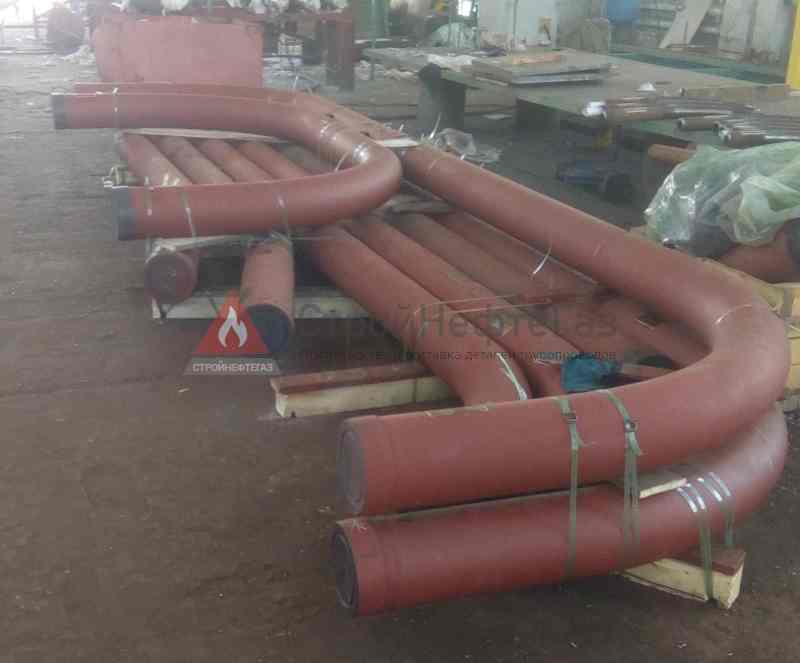

В производстве были использованы отводы гнутые  ОСТ, отводы гнутые ГОСТ, также отводы СТО ЦКТИ

В нашем каталоге представлены отводы гнутые следующих видов:


Спецификация мазутопровода:

№ п.

Наименование

Кол-во.

Материал




1

Труба 219х9 п.м.

32 м.

Труба Г 219х9 - 15ГС ТУ 14-3Р-55-2001



2

Отвод гнутый 90°-219х9-500х500х2571-R1000

3 шт.

Труба Г 219х9 - 15ГС ТУ 14-3Р-55-2001



3

Отвод гнутый 90°-219х9-558х500х2629-R1000

1 шт.

Труба Г 219х9 - 15ГС ТУ 14-3Р-55-2001



4

Отвод гнутый 90°-219х9-600х500х2671-R1000

1 шт.

Труба Г 219х9 - 15ГС ТУ 14-3Р-55-2001



5

Отвод гнутый 45°-219х9-500х346х1631-R1000

2 шт.

Труба Г 219х9 - 15ГС ТУ 14-3Р-55-2001



6

Отвод гнутый 15°-219х9-500х500х1262-R1000

4 шт.

Труба Г 219х9 - 15ГС ТУ 14-3Р-55-2001



7

Труба 219x9 п.м.

45 м.

Труба Г 219х9-15ГС ТУ 14-3Р-55-2001



8

Труба 159x7 L=3000

1 м.

Труба Г 159х7-15ГС ТУ 14-3Р-55-2001



9

Тройник переходный 200x150

1 шт.

Труба Г 219х20-15ГС ТУ 14-3Р-55-2001



10

Тройник переходный 150x80

1 шт.

Труба Г 159х9-15ГС ТУ 14-3Р-55-2001



11

Переход 200Х150

1 шт.

Труба Г 219х13-15ГС ТУ 14-3Р-55-2001



12

Переход 219x13-219x9

2 шт.

Труба Г 219х13-15ГС ТУ 14-3Р-55-2001



13

Переход композитный 16x2-14x2

2 шт.

Сборочный



14

Труба 16x2 п.м.

2 м.

Труба Х 16х2-15ГС ТУ 14-3Р-55-2001



15

Штуцер 10

2 шт.

Гр.II T 15ГС УЗК ОСТ 108.030.113-87



16

Отвод гнутый 90°-219x9-500x500x2571-R1000

2 шт.

Труба Г 219х9 - 15ГСТУ 14-3Р-55-2001



17

Отвод крутоизогнутый 90°-219x9-496x580x1665-R375

1 шт.

Труба Г 219х9 - 15ГСТУ 14-3Р-55-2001



18

Отвод крутоизогнутый 45°-219x9-220x345x860-R375

1 шт.

Труба Г 219х9 - 15ГСТУ 14-3Р-55-2001



19

Отвод крутоизогнутый 90°-219x9-225x225x1039-R375

3 шт.

Труба Г 219х9 - 15ГСТУ 14-3Р-55-2001



20

Отвод крутоизогнутый 90°-159x7-250x200x921-R300

1 шт.

Труба Г 159х7 - 15ГС ТУ 14-3Р-55-2001



21

Труба 219x9 L=3000

1 м.

Труба Г 219х9-15ГС ТУ 14-3Р-55-2001



22

Труба 159х7 п.м.

43 м.

Труба Г 159х7-15ГС ТУ 14-3Р-55-2001



23

Троиник переходный 150x80

1 шт.

Труба Г 159х9 - 15ГС ТУ 14-3Р-55-2001



24

Тройник равнопроходный 150

1 шт.

Труба Г 194х17 - 15ГС ТУ 14-3Р-55-2001



25

Отвод гнутый 30°-159x7-534x520x1394-R650

1 шт.

Труба Г 159х7 - 15ГС ТУ 14-3Р-55-2001



26

Отвод гнутый 90°-159x7-500x500x2021-R650

3 шт.

Труба Г 159х7 - 15ГС ТУ 14-3Р-55-2001



27

Отвод крутоизогнутыи 90°-159x7-350x350x1171-R300

2 шт.

Труба Г 159х7 - 15ГС ТУ 14-3Р-55-2001



28

Труба 159x7 L=5000

1 шт.

Труба Г 159х7-15ГС ТУ 14-3Р-55-2001



29

Труба 159х7 п.м.

29 м.

Труба Г 159х7 - 15ГС ТУ 14-3Р-55-2001



30

Переход 150х100

1 шт.

Труба Г 159х13 - 15ГС ТУ 14-3Р-55-2001



31

Труба 108х5 L=2100

1 шт.

Труба Г 108х5 - 15ГС ТУ 14-3Р-55-2001



32

Отвод гнутый 90°-159х7-500х500х2021-R650

3 шт.

Труба Г 159х7 - 15ГС ТУ 14-3Р-55-2001



33

Отвод гнутый 90°-159х7-850х300х2171-R650

2 шт.

Труба Г 159х7 - 15ГС ТУ 14-3Р-55-2001



34

Отвод гнутый 45°-159х7-731х226х1468-R650

2 шт.

Труба Г 159х7 - 15ГС ТУ 14-3Р-55-2001



35

Отвод гнутый 15°-159х7-1000х500х1670-R650

2 шт.

Труба Г 159х7 - 15ГС ТУ 14-3Р-55-2001



36

Отвод гнутый 15°-108х5-400х501х1058-R600

1 шт.

Труба Г 108х5 - 15ГС ТУ 14-3Р-55-2001



37

Отвод гнутый 15°-108х5-400х500х1057-R600

1 шт.

Труба Г 108х5 - 15ГС ТУ 14-3Р-55-2001





Труба 108х5 L=1000

1 шт.

Труба Г 108х5 - 15ГС ТУ 14-3Р-55-2001



38

Труба 89х4,5 L=3000

1 шт.

Труба Г 89х4,5-15ГС ТУ 14-3Р-55-2001



39

Отвод гнутый 90°-89x4,5-115x115x858-R400

3 шт.

Труба Г 89х4,5-15ГС ТУ 14-3Р-55-2001



40

Отвод гнутый 45°-89x4,5-141x141x596-R400

1 шт.

Труба Г 89х4,5-15ГС ТУ 14-3Р-55-2001



41

Труба 89x4,5  L=1000

1 шт.

Труба Г 89х4,5-15ГС ТУ 14-3Р-55-2001



42

Труба 159x7 п.м.

7,5 м.

Труба Г 159х7-15ГС ТУ 14-3Р-55-2001



43

Переход 159x9-159x7

7 шт.

Труба Г 159х9 - 15ГС ТУ 14-3Р-55-2001



44

Поворотная заглушка DN150

1 шт.

Сборочный (Фланцы (Поковка 09Г2С), Лист 16ГС)



45

Переход 168,3x5,6-159x7

2 шт.

Труба Г 168х12 - 15ГС ТУ 14-3Р-55-2001



46

Бобышка М27х2,0

1 шт.

Гр.II T 15ГС УЗК ОСТ 108.030.113-87



47

Пробка М27х2,0

1 шт.

Шестигранник h12 ГОСТ 8560-78 / 35-Б-Т ГОСТ 1051-73



48

Труба 16x2 L=2000

1 шт.

Труба Х 16х2-15ГС ТУ 14-3Р-55-2001



49

Штуцер 10

2 шт.

Гр.II T 15ГС УЗК ОСТ 108.030.113-87



50

Переход композитный 16x2-14x2

2 шт.

Сборочный



51

Отвод гнутый 90°-159x7-200x200x1421-R650

2 шт.

Труба Г 159х7 - 15ГС ТУ 14-3Р-55-2001



52

Отвод крутоизогнутый 90°-159x7-350x300x1121-R300

1 шт.

Труба Г 159х7 - 15ГС ТУ 14-3Р-55-2001



53

Отвод гнутый 90°-159x7-290x750x2061-R650

1 шт.

Труба Г 159х7 - 15ГС ТУ 14-3Р-55-2001



54

Отвод гнутый 90°-159x7-640x895x2556-R650

1 шт.

Труба Г 159х7 - 15ГС ТУ 14-3Р-55-2001



55

Труба 159x7 п.м.

7,5 м.

Труба Г 159х7 - 15ГС ТУ 14-3Р-55-2001



56

Переход 159x9-159x7

2 шт.

Труба Г 159х9 - 15ГС ТУ 14-3Р-55-2001



57

Труба 16x2 L=4000

1 шт.

Труба Х 16х2-15ГС ТУ 14-3Р-55-2001



58

Штуцер 10

4 шт.

Гр.II T 15ГС УЗК ОСТ 108.030.113-87



59

Переход композитный 16x2-14x2

4 шт.

Сборочный



60

Отвод гнутый 90°-159x7-200x200x1421-R650

3 шт.

Труба Г 159х7 - 15ГС ТУ 14-3Р-55-2001



61

Труба 159х7 п.м.

11,5 м.

Труба Г 159х7 - 15ГС ТУ 14-3Р-55-2001



62

Переход 159x9-159x7

2 шт.

Труба Г 159х9 - 15ГС ТУ 14-3Р-55-2001



63

Отвод гнутый 90°-159x7-200x200x1421-R650

3 шт.

Труба Г 159х7 - 15ГС ТУ 14-3Р-55-2001



64

Труба 159х7 L=5000

1 шт.

Труба Г 159х7 - 15ГС ТУ 14-3Р-55-2001



65

Переход 159x9-159x7

2 шт.

Труба Г 159х9 - 15ГС ТУ 14-3Р-55-2001



66

Бобышка М27х2,0

1 шт.

Гр.II T 15ГС УЗК ОСТ 108.030.113-87



67

Пробка М27х2,0

1 шт.

Шестигранник h12 ГОСТ 8560-78 / 35-Б-Т ГОСТ 1051-73



68

Переход 168,3x5,6-159x7

2 шт.

Труба Г 168х12 - 15ГС ТУ 14-3Р-55-2001



69

Поворотная заглушка DN150

1 шт.

Сборочный (Фланцы (Поковка 09Г2С), Лист 16ГС)



70

Отвод гнутый 90°-159х7-450х200х1671-R650

1 шт.

Труба Г 159х7 - 15ГС ТУ 14-3Р-55-2001



71

Труба 108х4 п.м.

24,3 м.

Труба 108х4 - 09Г2С ТУ 14-3-1128-2000



72

Штуцер 57x4-100

3 шт.

Труба 57х4 -09Г2С ТУ 14-3-1128-2000



73

Заглушка 100-4,0

1 шт.

Сборочный



74

Отвод 90°-108x4-09Г2С

5 шт.

09Г2С ТУ 14-3-1128-2000



75

Труба 108х4 п.м.

9,5 м.

Труба 108х4 - 09Г2С ТУ 14-3-1128-2000



76

Штуцер 57x4-100

3 шт.

Труба 57х4 -09Г2С ТУ 14-3-1128-2000



77

Отвод 90° 108x4-09Г2С

3 шт.

09Г2С ТУ 14-3-1128-2000



78

Отвод 45° 108x4-09Г2С

2 шт.

09Г2С ТУ 14-3-1128-2000



79

Заглушка 100-4,0

1 шт.

Сборочный



80

Труба 108х4 L=2000

1 шт.

Труба 108х4 - 09Г2С ТУ 14-3-1128-2000



81

Труба 28x3 п.м.

50 м.

Труба Х 28х3 - 15ГС ТУ 14-3Р-55-2001



82

Отвод гнутый 90° 28x3-100x100x436-R150

30 шт.

Труба Х 28х3 - 15ГС ТУ 14-3Р-55-2001



83

Трубка дроссельная 20x6

1 шт.

Гр.II T 15ГС УЗК ОСТ 108.030.113-87



84

Полоса 4х40 п. м.

20 м.

Полоса 4х40 ГОСТ 103-2006 / 09Г2С-14 ГОСТ 19281-2014



85

Труба Г 57x4 п.м.

10 м.

Труба Г 57х4 -15ГС ТУ 14-3Р-55-2001



86

Труба 57х4 L=500

1 шт.

Труба Г 57х4 - 15ГС ТУ 14-3Р-55-2001



87

Труба 57х4 п.м.

31,1 м.

Труба 57х4 - 09Г2С ТУ 14-3-1128-2000



88

Поворотная заглушка DN50

1 шт.

Сборочный (Фланцы (Поковка 09Г2С), Лист 16ГС)



89

Отвод 90° 57х4-09Г2С

6 шт.

09Г2С ТУ 14-3-1128-2000



90

Отвод гнутый 90°-57х4-112х100х683-R300

1 шт.

Труба Г 57х4 - 15ГС ТУ 14-3Р-55-2001



91

Отвод гнутый 45°-57х4-100х100х436-R300

1 шт.

Труба Г 57х4 - 15ГС ТУ 14-3Р-55-2001



92

Труба 57х4 п.м.

37,5 м.

Труба 57х4 - 09Г2С ТУ 14-3-1128-2000



93

Отвод 90° 57х4-09Г2С

5 шт.

09Г2С ТУ 14-3-1128-2000



94

Труба 57х4 L=1000

1 шт.

Труба Г 57х4 - 15ГС ТУ 14-3Р-55-2001



95

Труба 57х4 п.м.

33,2 м.

Труба Г 57х4 - 15ГС ТУ 14-3Р-55-2001



96

Поворотная заглушка DN50

1 шт.

Сборочный (Фланцы (Поковка 09Г2С), Лист 16ГС)



97

Отвод 90° 57х4-09Г2С

6 шт.

09Г2С ТУ 14-3-1128-2000



98

Отвод гнутый 90°-57х4-150х150х771-R300

1 шт.

Труба Г 57х4 - 15ГС ТУ 14-3Р-55-2001



99

Отвод гнутый 90°-57х4-150х100х721-R300

1 шт.

Труба Г 57х4 - 15ГС ТУ 14-3Р-55-2001



100

Труба 57х4 п.м.

36,7 м.

Труба 57х4 - 09Г2С ТУ 14-3-1128-2000



101

Отвод 90° 57х4-09Г2С

5 шт.

09Г2С ТУ 14-3-1128-2000



102

Труба 57х4 п.м.

19,6 м.

Труба 57х4 - 09Г2С ТУ 14-3-1128-2000



103

Отвод 90° 57х4-09Г2С

6 шт.

09Г2С ТУ 14-3-1128-2000



104

Труба 57х4 п.м.

35,3 м.

Труба 57х4 - 09Г2С ТУ 14-3-1128-2000



105

Отвод 90° 57х4-09Г2С

6 шт.

09Г2С ТУ 14-3-1128-2000



106

Труба 57х4 п.м.

28,9 м.

Труба 57х4 - 09Г2С ТУ 14-3-1128-2000



107

Отвод 90° 57х4-09Г2С

6 шт.

09Г2С ТУ 14-3-1128-2000



108

Труба 57х4 L=2500

1 шт.

Труба 57х4 - 09Г2С ТУ 14-3-1128-2000



109

Труба 57х4 п.м.

19 м.

Труба Г 57х4 - 15ГС ТУ 14-3Р-55-2001



110

Отвод 90° 57х4-09Г2С

2 шт.

09Г2С ТУ 14-3-1128-2000



111

ФЛАНЕЦ 50-40-11-1-F-09Г2С-IV

2 шт.

Гр. IV КП245 09Г2С ГОСТ 8479-70



112

ФЛАНЕЦ 50-40-11-1-Е-09Г2С-IV

2 шт.

Гр. IV КП245 09Г2С ГОСТ 8479-70



113

Болт отжимной М12

2 шт.





114

Шпилька М16-6gx120.40.

8 шт.





115

Гайка М16-6Н.23.

16 шт.





116

Шайба С.16.11.40Х

16 шт.





117

Гайка М16-6Н.23.

16 шт.





118

Прокладка фланцевая 87х57х2

2 шт.





119

Заглушка DN50

2 шт.

Лист Б-ПН-О-30 ГОСТ 19903-2015/16ГС-ТО ГОСТ 5520-79



120

Отвод гнутый 90°-57х4-150х150х771-R300

3 шт.

Труба Г 57х4 - 15ГС ТУ 14-3Р-55-2001



121

Отвод гнутый 45°-57х4-150х150х536-R300

2 шт.

Труба Г 57х4 - 15ГС ТУ 14-3Р-55-2001



122

Труба 57х4 п.м.

13 м.

Труба Г 57х4 - 15ГС ТУ 14-3Р-55-2001



123

Переход 50х20

2 шт.

Гр.II T 15ГС УЗК ОСТ 108.030.113-87



124

Тройник равнопроходный 50

1 шт.

Гр.II T 15ГС УЗК ОСТ 108.030.113-87



125

Отвод гнутый 90°-57х4-150х150х771-R300

3 шт.

Труба Г 57х4 - 15ГС ТУ 14-3Р-55-2001



126

Отвод гнутый 45°-57х4-150х150х536-R300

1 шт.

Труба Г 57х4 - 15ГС ТУ 14-3Р-55-2001



127

Отвод гнутый 45°-57х4-168х144х548-R300

1 шт.

Труба Г 57х4 - 15ГС ТУ 14-3Р-55-2001



128

Отвод гнутый 90°-57х4-435х300х1206-R300

1 шт.

Труба Г 57х4 - 15ГС ТУ 14-3Р-55-2001



129

Отвод гнутый 90°-57х4-100х100х671-R300

1 шт.

Труба Г 57х4 - 15ГС ТУ 14-3Р-55-2001



130

Отвод гнутый 90°-57х4-225х100х796-R300

1 шт.

Труба Г 57х4 - 15ГС ТУ 14-3Р-55-2001



131

Труба 57х4 L=1000

1 шт.

Труба Г 57х4 - 15ГС ТУ 14-3Р-55-2001



132

Труба 57х4 L=6100

1 шт.

Труба 57х4 - 09Г2С ТУ 14-3-1128-2000



133

Труба 57х4 L=1000

1 шт.

Труба Г 57х4-15ГС ТУ 14-3Р-55-2001



134

Труба 57х4 L=6100

1 шт.

Труба 57х4-09Г2С ТУ 14-3-1128-2000



135

Заглушка поворотная 50

1 шт.

Сборочный



136

Фланец 50-40-11-1-В-09Г2С-IV

2 шт.

Гр.IV КП245 ГОСТ 8479-70 (09Г2С)



137

Заглушка

1 шт.

Лист Б-ПН-О-12 ГОСТ 19903-2015/16ГС-ТО ГОСТ 5520-79



138

Кольцо

1 шт.

Лист Б-ПН-О-12 ГОСТ 19903-2015/16ГС-ТО ГОСТ 5520-79



139

Планка

1 шт.

Лист Б-ПН-О-6 ГОСТ 19903-2015/16ГС-ТО ГОСТ 5520-79



140

Шпилька М16-6gx140.23.

4 шт.





141

Гайка М16-6Н.23.

16 шт.





142

Шайба С.16.11.40Х

8 шт.





143

Прокладка

2 шт.





144

Болт отжимной М12

2 шт.





145

Наплавленный металл

1

Проволока Св-08Г2С ГОСТ 2246-70



146

Отвод 90°-57х4-09Г2С

2 шт.

09Г2С ТУ 14-3-1128-2000



147

Отвод гнутый 45°-57х4-101х116х453-R300

1 шт.

Труба Г 57х4-15ГС ТУ 14-3Р-55-2001



148

Отвод гнутый 45°-57х4-100х116х452-R300

1 шт.

Труба Г 57х4-15ГС ТУ 14-3Р-55-2001



149

Отвод гнутый 90°-57х4-100х150х721-R300

2 шт.

Труба Г 57х4-15ГС ТУ 14-3Р-55-2001



150

Отвод гнутый 90°-57х4-368х400х1239-R300

1 шт.

Труба Г 57х4-15ГС ТУ 14-3Р-55-2001



151

Отвод гнутый 45°-57х4-112х225х573-R300

1 шт.

Труба Г 57х4-15ГС ТУ 14-3Р-55-2001



152

Труба 57х4 п.м.

13,7 м.

Труба 57х4-09Г2С ТУ 14-3-1128-2000



153

Отвод 90°-57х4-09Г2С

5 шт.

09Г2С ТУ 14-3-1128-2000



154

Труба 57х4 L=1700

1 шт.

Труба Г 57х4-15ГС ТУ 14-3Р-55-2001



155

Отвод гнутый 90°-57х4-100х200х771-R300

1 шт.

Труба Г 57х4-15ГС ТУ 14-3Р-55-2001



156

Отвод гнутый 90°-57х4-100х100х671-R300

1 шт.

Труба Г 57х4-15ГС ТУ 14-3Р-55-2001



157

Отвод гнутый 45°-57х4-112х150х498-R300

1 шт.

Труба Г 57х4-15ГС ТУ 14-3Р-55-2001



158

Труба 57х4 п.м.

23,3 м.

Труба 57х4-09Г2С ТУ 14-3-1128-2000



159

Отвод 90°-57х4-09Г2С

7 шт.

09Г2С ТУ 14-3-1128-2000



160

Труба 57х4 п.м.

13,1 м.

Труба 57х4-09Г2С ТУ 14-3-1128-2000



161

Отвод 90°-57х4-09Г2С

4 шт.

09Г2С ТУ 14-3-1128-2000



162

Отвод 45°-57х4-09Г2С

3 шт.

09Г2С ТУ 14-3-1128-2000



Возврат к списку
