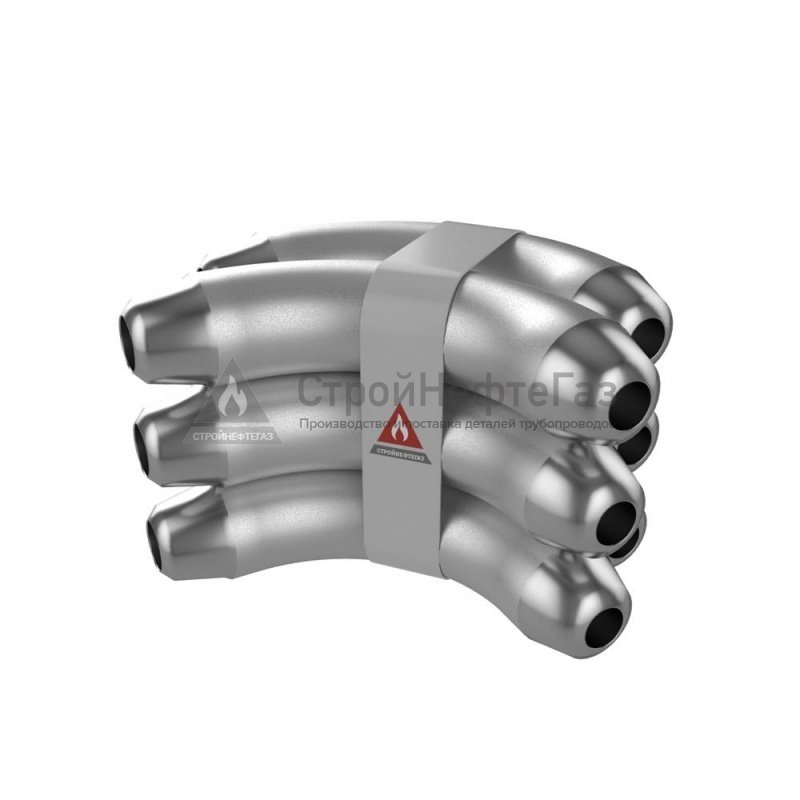

Колено ГОСТ 22818-83

Видео процесс производства колен ГОСТ 22818

Для того чтобы обеспечить безопасность в таких отраслях производства, которые связаны с транспортировкой и изготовлением вредных или опасных веществ, применяются только высококачественные детали трубопроводов. К таким фитингам относятся в том числе и колена высокого давления, которые используются в химической, нефтехимической и атомной промышленности. Основная задача колен высокого давления - изменение направления движения сред по трубопроводу.

Надежность изделий - основная задача при проектировании и строительстве трубопроводов. Поэтому качеству деталей отводится особое значение. Применение некачественных фитингов может привести к довольно серьезным последствиям - поломке оборудования, сбой работы всей системы и большим убыткам для компаний.

Поэтому, выбирая оборудование и расходные материалы, важно быть уверенными в надежности производителя и качестве поставляемых им изделий. Компания «Стройнефтегаз» предлагает стальные колена высокого давления 22818-83 ГОСТ. Наши фитинги рассчитаны на использование при давлении до 100 МПа и при температуре от -50 до +510 градусов по Цельсию. Эти изделия обладают повышенными характеристиками прочности, поэтому способны выдерживать большие температурные нагрузки.

Заказывая колена высокого давления в компании «Стройнефтегаз», вы можете быть уверены в надежности готовой конструкции. Мы предлагаем выгодные цены на изделия, а также кротчайшие сроки поставки. Для получения подробной информации обращайтесь по телефонам, указанным на сайте.

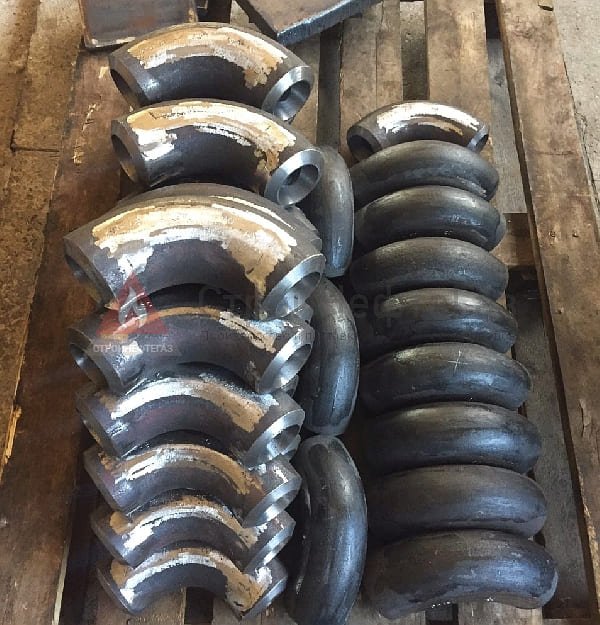

Колено ГОСТ 22818

В стандарте ГОСТ Р 55999 от 2013 года термин «колено» для трубопроводной арматуры в пункте 3.8 обозначает фасонную деталь для изменения потока под прямым углом. То есть, колено фактически является отводом с углом изгиба исключительно 90° без уточнения технологии его изготовления.

Фасонная деталь колено ГОСТ 22818 в стандартном исполнении комплектуется трубопроводной опорой, выполненной по ГОСТ 22797. Однако в примечании 2 указана возможность поставки колена без опоры по требованию заказчика.

Стандарт рассматривает фитинги конкретных типоразмеров DN 6 – 200 мм из толстостенных труб наружного диаметра 18 – 315 мм, соответственно. Колена используются в трубопроводах предприятий, выпускающих минеральные удобрения и нефтехимической отрасли при температуре рабочей среды от -50°С до +510°С и давлением PN 10 – 100 МПа.

Требования ГОСТ 22818

Изначально колено по ГОСТ 22818 должно соответствовать следующим требованиям:

  • угол и радиус изгиба 90° и более 1,5 Dн;
  • изготовление из трубы с соотношением наружного диаметра к толщине стенки 3,5 – 6 единиц;
  • комплектация трубопроводной опорой по ГОСТ 22797;
  • эксплуатация в трубопроводах нефтегазовой промышленности и предприятий по выпуску удобрений минерального типа;
  • температурный диапазон рабочей среды -50°С … +510°С;
  • рабочее давление среды в пределах 10 – 100 МПа.

Стандартов не содержит конкретных требований по материальному исполнению и типам трубчатых заготовок. Но в нем имеются ссылки на другие ГОСТ, в которых эта информация присутствует.

Геометрия отвода (колена)

Угол изгиба колена ГОСТ 22818 составляет 90°. В примечании 3 указано, что допускается выпуск еще двух типоразмеров по заданию заказчика – 86° и 94°. Радиус изгиба и габаритные размеры приведены в нижней таблице типоразмеров отводов.

По умолчанию соотношение наружного диаметра отводов к их радиусу изгиба находится в пределах 1 – 1,5 единиц. Это позволяет отнести колено ГОСТ 22818 к крутоизогнутым отводам. Для одного и того же DN используется труба 2 – 4 разных наружных диаметров. Поэтому толщина стенки отводов для оного типоразмера может отличаться.

Разделка кромок отвода под сварку производится не стандартно:

  • фаска с углом 15° относительно наружной поверхности трубчатой заготовки сохраняется;
  • фаска по торцу трубы 35° отсутствует.

Фактически, это урезанный вариант типа А разделки кромок трубопроводных деталей под приварку по ГОСТ 55999. При снятии фаски контролируется диаметр D1 с торца фитинга. Например, для колена с опорой DN 10 мм из 32 мм трубы утонение диаметра на кромке отвода должно составлять Dн – D1 = 32 – 26 мм = 6 мм. То есть, толщина стенки составит 3 мм.

Размерный ряд

По регламенту ГОСТ 22818 колено должно иметь следующие типоразмеры:

DN (мм) R (мм) D наружный (мм) S (мм) Вариант исполнения Габариты в проекции (мм/мм)
6 32 18 4,5 2 и 4 69х69
20 6,5 70х70
10 45 28 7 2 и 4 84х84
50 32 8,5 91х91
15 55 36 9 2 и 4 103х103
60 40 11 105х105
25 70 50 7, 11 1 – 4 125х125
60 16 130х130
32 75 56 8,5 138х138
60 11 140х140
85 65 14 143х143
90 75 19 148х148
40 85 65 10 153х153
90 70 13 155х155
75 16 158х158
105 100 25 200х200
50 100 85 11 1, 2, 4 183х183
105 100 17 200х200
130 115 28 227х227
65 105 100 13 1 – 4 220х220
130 115 19 227х227
150 125 25 253х253
160 140 34 260х260
80 150 125 16 253х253
160 140 24 260х260
180 150 30 305х305
190 170 43 320х320
100 160 140 18 260х260
180 160 26 315х315
190 170 34 320х320
200 190 48 335х335
125 190 170 20 300х300
200 190 31 335х335
320 205 37 482х482
340 240 63 500х500
150 320 205 23 483х483
340 230 34 495х495
420 255 45 647х647
450 290 66 665х665
200 420 255 26 1 – 3 648х648
450 290 41 665х665
500 315 55 707х707

Материальное исполнение

В ГОСТ 22790, на который ссылается стандарт 22818 в части выбора конструкционного материала для колена (отвода крутоизогнутого 90 градусов) предусмотрено несколько вариантов исполнения в зависимости от марки стали:

Марка стали Тип исполнения Номинальное давление (МПа)
20 1 20
20ЮЧ 2 32
15Х5М 1 – 3 25 – 50
10Г2
09Г2С, 14ХГС 1 – 4 25 – 63
15ГС
22Х3М, 20Х2МА, 18Х3МВ, 30ХМА 25 – 80
20Х3МВФ 32 – 100
08Х17Н15М3Т, 10Х17Н13М3Т, 10Х17Н13М2Т, 12Х18Н12Т, 12Х18Н10Т, 08Х18Н12Т, 08Х18Н10Т, 03Х17Н14М3 1 – 3 20 – 40

При использовании технологии холодной гибки заготовки из марок сталей 14ХГС, 15ГС и 20 можно обрабатывать по технологии отпуска, если в процессе деформации производилась нормализация или закалка.

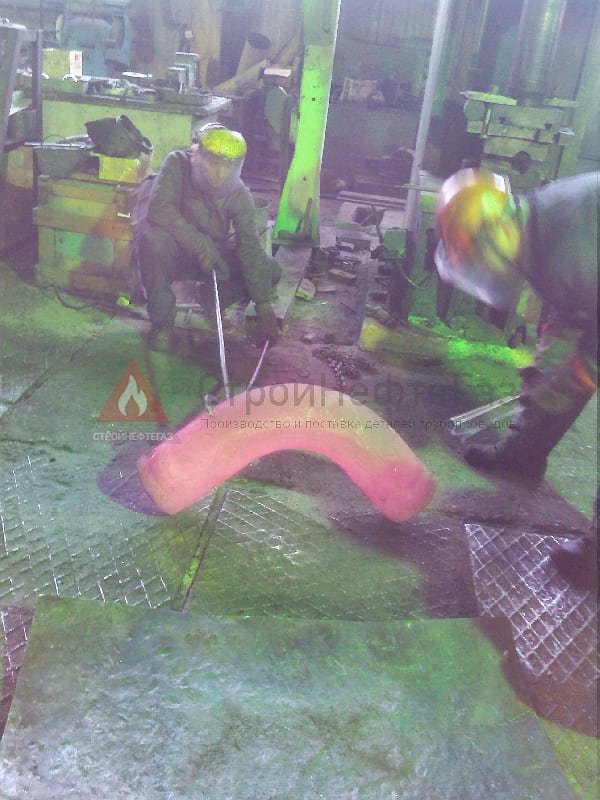

Технология изготовления

Поскольку колено ГОСТ 22818 является частным случаем крутоизогнутого отвода, для изготовления этого фитинга может использоваться несколько технологий:

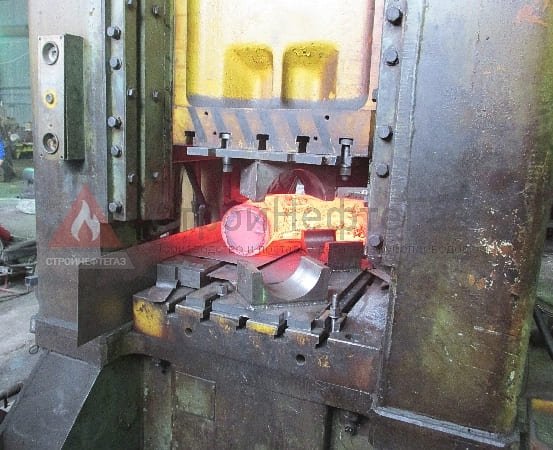

  • штамповка с нагревом за один проход в двухручьевом штампе;
  • горячая протяжка по сердечнику рогообразной формы с уширением;
  • штампосварная технология.

Горячая штамповка используется для диаметров DN 40 – 100 мм, протяжка по рогу для DN 50 – 500 мм. Штампосварным методом получают фитинги малого диаметра.

После деформирования трубчатых заготовок производится калибровка и проверка геометрических размеров по имеющимся в стандартах допускам. Заем выполняется разделка кромок на специальном высокоточном современном оборудовании.

Геометрия опоры

По стандарту ГОСТ 22818 изготавливается сборочная единица – колено вместе с трубопроводной опорой. Размеры и геометрия отвода имеется на чертежах и таблицах этого же стандарта. На аналогичные параметры опоры содержится лишь ссылка на ГОСТ 22797 от 1983 года. Опора имеет конструкцию следующего типа:

  • квадратная пластина основания с 4 посадочным отверстиями;
  • вертикально установленная на основании и приваренная к ней косынка;
  • два ребра жесткости с полукруглыми вырезами в верхней части для усиления косынки.

Опора относится к категории угловых, поддерживает элемент трубопровода на участке перехода горизонтальной магистрали в вертикальную плоскость.

Основные габаритные размеры опоры приведены в нижней таблице:

Маркировка опоры Номинальный диаметр колена (мм) Высота опоры (мм) Сторона основания (мм) Толщина пластины основания (мм) Ширина прорези под колено (мм)
65 40 94 100 12 67
70 72
75 78
85 50 119 120 88
100 40, 50, 65 100
115 50,65 139 140 14 118
125 65, 80 168 160 20 128
140 65, 80, 100 138
150 80 199 200 25 152
160 100 160
170 80, 100, 125 170
190 100, 125 228 220 28 188
205 125, 150 278 280 200
230 150 210
240 125 228
255 150, 200 319 320 34 240
290 150, 200 348 350 40 270
315 200 368 370 276

На ребрах и косынках кромки под приварку обрабатываются снятием 50 градусной фаски. Их размеры приведены в ГОСТ 22797. Сборочные единицы проходят контроль на нашем предприятии, поэтому обладают высоким эксплуатационным ресурсом и заявленными характеристиками.

Конструкционные материалы для опоры

Опора для отвода 90° по ГОСТ 22818 исполняется из сталей марок 10 и 20 для климатических зон с температурой зимой -30°С. для холодных регионах, где возможны морозы -50°С косынка, ребра жесткости и опора изготавливаются из сталей 10Г2С1 или 09Г2С.

Стандартом рекомендован шов ТЗ-Р-К по ГОСТ 5264. Колено так же крепится на опоре неразъемным сварочным соединением для обеспечения стабильной пространственной геометрии всей конструкции.

Характеристики сборочной единицы

Предназначен отвод 90° ГОСТ 22818 для следующих эксплуатационных условий:

  • трубопроводы газовой и нефтяной промышленности, предприятий, выпускающих минеральные удобрения;
  • температурный диапазон рабочей среды -50°С … +510°С;
  • номинальное давление внутри трубопровода в пределах 10 … 100 МПа;
  • участки трубопровода в местах перехода горизонтальных линий в вертикальные контуры.

В комплектации колена без опоры его можно использовать на горизонтальных и вертикальных участках с другими типами приварных опор.

Маркировка колена по ГОСТ 22818

Сборочные единицы маркируются по ГОСТ 22818 следующим образом:

«Колено с опорой 3-100-80-20Х3МВФ-ГОСТ 22818-83».

Вначале указывается тип исполнения, затем идет номинальный диаметр и давление, марка стали и номер стандарта ГОСТ. Если заказчик выбрал комплектацию без опоры, это отражается и в обозначении трубопроводной детали – «Колено 3-100-80-20Х3МВФ-ГОСТ 22818-83».

Поможем с комплектацией вашего проекта трубопровода для его реализации с наименьшими затратами бюджета строительства. Предоставляем бесплатно информационную поддержку в Москве в полном объеме каждому клиенту нашей компании.
