Отводы гнутые ОСТ 36-42-81

Отводы ОСТ 36 42 81

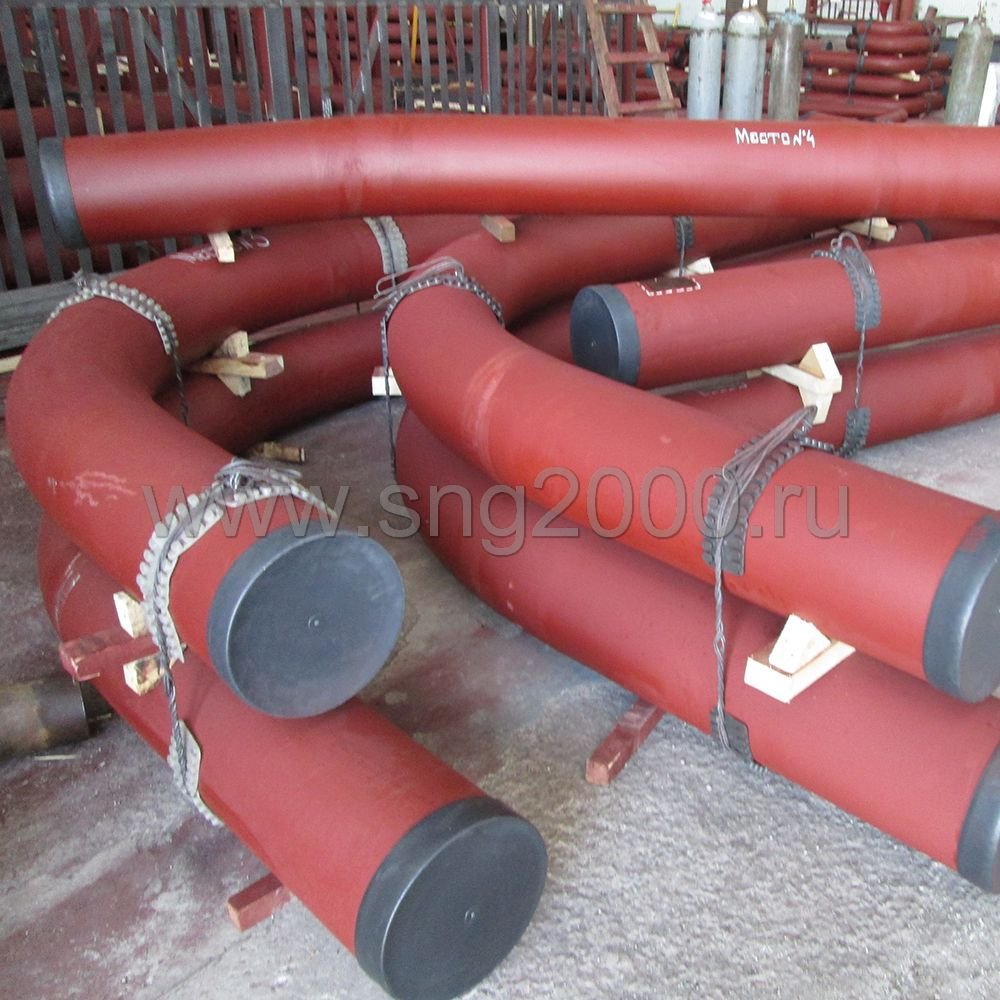

Летом 1981 года вступил в силу отраслевой стандарт на гнутые и сварные фитинги из углеродистой стали для давления 10 МПа максимум диаметром в пределах 500 мм. Использоваться отводы ОСТ 36 42 81 могут в любых отраслях народного хозяйства без каких либо ограничений.

В свою очередь, отраслевой стандарт ссылается на ОСТ 36-41 и ОСТ 36-49 при выборе материалов и обеспечении технических требований, соответственно. Радиусы изгиба задаются по ГОСТ 6636-69, углы изгиба ограничены 5 значениями – 15°, 30°, 45°, 60° и 90°.

Требования отраслевого стандарта ОСТ 36-42-81

Основными требованиями ОСТ 36 42 81 при производстве отводов являются:

  • применение заготовок из бесшовной и электросварной углеродистой трубы;
  • номинальный диаметр в пределах 500 мм, то есть DN 10 – 400 мм, наружный диаметр 14 – 426 мм, соответственно;
  • радиус изгиба более 1,5 Dн, угол изгиба 15 – 90 градусов с градацией 15°;
  • сборка трубопроводов под давление PN 10 МПа максимум.

Допускаются другие углы изгиба в пределах 90° по техническому заданию конкретного заказчика фитингов в Москве для реализации своего проекта трубопровода.

Производство

Типоразмеры гнутых отводов

Отраслевой стандарт 36-42 от 1981 года предусматривает следующие типоразмеры гнутых отводов:

Диаметр наружный / номинальный (мм) Радиус изгиба (мм) Длина дуги по оси изгиба / Длина поворотного участка (мм)
15° 30° 45° 60° 90°
14/10 40 11/5 21/11 32/17 42/23 63/40
18/15 50 13/7 26/14 40/21 53/29 79/50
25/20 63 17/8 33/17 50/26 66/37 99/63
32/25 80 21/11 42/21 63/33 84/46 126/80
38/32 100 26/13 53/27 79/42 105/58 157/100
45/40 125 33/17 66/33 98/52 131/72 197/125
57/50 160 42/21 84/43 126/67 168/93 252/160
76/65 200 52/26 105/54 157/83 210/116 314/200
89/80 250 66/33 131/67 197/104 262/145 393/250
108/100; 114/100 320 84/42 168/86 252/133 335/185 503/320
133/125 400 105/53 210/107 315/166 419/231 629/400
159/150 500 131/66 262/132 393/207 524/298 786/500
219/200 630 165/83 330/169 495/261 660/364 990/630
273/250 800 210/105 419/213 629/332 838/462 1257/800
325/300
377/350 1000 262/132 524/268 785/415 1048/578 1571/1000
426/400 1250 328/165 655/335 982/518 1309/722 1964/1250

Согласно отраслевому стандарту, производителем в обязательном порядке производится прочностной расчет фитинга, ели он изготавливается по индивидуальному ТЗ в Москве с радиусом изгиба менее 2Dн. Длина прямых участков с обеих сторон отвода обязана быть больше 100 мм. В месте изгиба проверяется толщина стенки из-за возможного ее утонения с наружной стороны. Ее размер должен быть больше значения, рассчитанного по формуле:

S = S0/1 + D1-S0/2R x Sinϕ

По регламенту данного стандарта вес изделий в таблицах не приводится, рассчитывается по формулам в зависимости плотности конструкционного материала и развертки отвода.

Конструктивные особенности

Изначально отводы ОСТ 36 42 81 имеют стандартные радиусы изгиба, заданные в вышеприведенной таблице. Этим обеспечивается их наличие на складе готовой продукции в необходимом для заказчика количестве.

Однако для индивидуальных проектов производитель может изготовить отводы с радиусом более 2Dн без прочностного расчета или меньше 2Dн с обязательным расчетом прочности фитинга для конкретных эксплуатационных условий.

В стандартном исполнении тонкостенные гнутые отводы имеют проектные габариты. Если документация об их размерах отсутствует, завод руководствуется стандартными условиями монтажа, хранения и транспортировки изделий.

Заказанный ассортимент изготавливается в течение 3 – 7 дней в зависимости от затребованного конструкционного материала и габаритных размеров фитингов.

Конструкционные материалы

В пункте 5 настоящего отраслевого стандарта ОСТ 36 42 81 указано, что отводы изготавливаются из труб бесшовных или электросварных, выполненных из углеродистой стали по стандарту ОСТ 36-41.

То есть, материал отвода принимается точно таким же, как у труб, которые им соединяются внутри трубопровода.

Технологии изготовления

В документации ОСТ 36 42 81 не указаны способы изготовления гнутых и сварных отводов. Поэтому допускаются любые технологии:

  • холодным методом с наполнением внутренней полости сыпучим материалом;
  • аналогичным способом, но с засыпкой внутреннего пространства воспламеняемым материалом;
  • с подогревом трубчатой заготовки током высокой частоты;
  • с дифференцированным нагревом газовоздушной горелкой.

Заполнение внутренностей трубы позволяет равномерно распределить внутренние напряжения по всей поверхности заготовки без образования складок. Нагрев трубы до предела текучести металла так же способствует нейтрализации дефектов геометрии фитинга.

В любом случае деформация осуществляется путем плавного наращивания усилий на специальном гибочном станке. Производство энергоэффективное, себестоимость продукции ниже в сравнении с технологиями получения крутоизогнутых фитингов. Гнутые отводы традиционно обладают большим запасом надежности, но не пригодны для замкнутых и ограниченных пространств.

Маркировка отводов ОСТ 36-42-81

По регламенту ОСТ 36 42 81 для тонкостенных гнутых отводов из углеродистой стали с радиусом и углами изгиба от 2Dн и 15° – 90°, соответственно, принята стандартная маркировка:

«Отвод 45° 57х3 ОСТ 36-42-81».

Указывается только угол изгиба, наружный диаметр и толщина стенки. Остальные значения – радиус изгиба R=160 мм, длина криволинейного участка на его центральной оси lp=126 мм, длина закругления l=67 мм, и номинальный диаметр DN=50 мм, берутся из таблицы этого стандарта.

В обозначение отводов с нестандартными габаритными размерами и геометрией, выполненных по спецзаказу, добавляется актуальная информация. Например, «Отвод 52° 89х4 – 250 – 400 – 600 ОСТ 36-42-81». Кроме нестандартного угла изгиба 52 градуса здесь указан радиус R=250 мм и длины прямых участков 400 мм и 600 мм, соответственно.

Допуски для фитингов

По нормативам ОСТ 36 42 81 отводы регламентируются по овальности гнутых участков в их поперечном сечении и качеству наружной поверхности. В момент деформирования трубчатой заготовки в гнутый отвод неизбежно происходит перераспределение слоев металла по его поверхности.

Поэтому запрещены к использованию фитинги с резкими складками и изломами, изменяющими внутреннее сечение изделия. На внутренней стороне радиуса изгиба допускается волнистость плавного характера – высота волн в пределах толщины стенки трубчатой заготовки или 10 мм. При этом расстояние между вершинами волн не может быть больше толщины стенки, умноженной на три.

Овальность поперечного сечения в процентах должна удовлетворять следующим требованиям отраслевого стандарта:

  • 5 – 10% для электросварной трубы;
  • 7 – 10% для бесшовной трубы.

В зависимости от степени агрессивности среды, номинального диаметра и рабочего давления внутри трубопровода.

Обеспечиваем наличие нужного вам количества тонкостенных гнутых отводов из сварной и цельнотянутой трубы по ОСТ 36-42 со стандартными углами изгиба на складе и минимальные сроки изготовления по вашему ТЗ. Предлагаем ассортимент трубопроводной арматуры и деталей для реализации ваших проектов.
