БПУ 80-16 ХЛ1 50лс06нж. ТУ 3742-015-07533604-2012
377 860,00 руб.

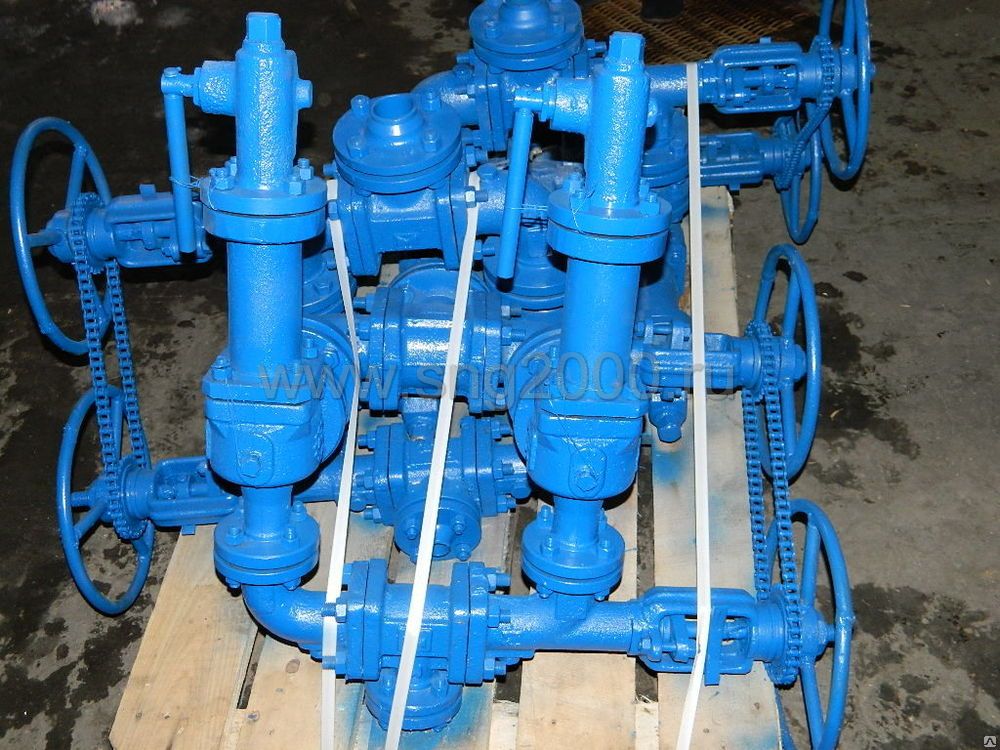

Блок с предохранительными клапанами СППК4 80-16 ХЛ1, т/ф 17лс13нж; с устройством переключающим на входе ПУ 80-16-07 ХЛ1, т/ф 23лс16нж1; с устройством переключающим на выходе ПУ 100-6-03 ХЛ1, т/ф 23лс18нж.
Блоки предохранительных клапанов оснащены устройством контроля синхронности перемещения запорныхорганов обоих переключающих устройств, т.е. отключение одного предохранительного клапана и подключение другого, что необходимо для безопасности.
Норма герметичности БПУ назначается по норме герметичности предохранительных клапанов.
| Обозначение изделия |
Условное обозначение изделия по таблице фигур |
Обозначение предохранительных клапанов и переключающих устройств, входящих в БПУ | Патрубки на вход/выход | Температура рабочей среды | Материал корпусных деталей | Климатическое исполнение по ГОСТ 15150 | Масса кг, не более |
Масса с КОФ кг, не более |
|
| Номинальный диаметр DN/DN1, мм | Давление номинальное PN/PN1, кгс/см2 |
||||||||
| БПУ 80-16 ХЛ1 | 50лс06нж | СППК4 80-16 ХЛ1 (17лс13нж) | 80/100 | 16/6 | От -60°C до 425 °C |
Сталь 20ГЛ | ХЛ1 | 210 | 218 |
| ПУ 80-16-07 ХЛ1 (23лс16нж1) | |||||||||
| ПУ 100-6-03 ХЛ1 (23лс18нж) | |||||||||
Конечную стоимость изделия уточняйте у наших менеджеров. Также менеджеры ООО «СтройНефтеГаз» всегда готовы дать профессиональную консультацию по техническим характеристикам продукции и условиям ее эксплуатации, в любое время – 24 часа в сутки.
