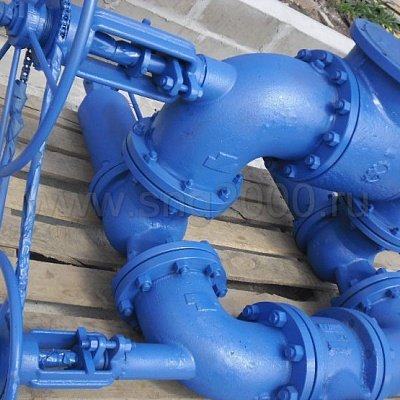

БПУ 100-63-01 ХЛ1 50лс12нж1. ТУ 3742-015-07533604-2012
1 073 660,00 руб.
Блок с предохранительными клапанами СППК5 100-63 ХЛ1, т/ф 17лс16нж3; с устройством переключающим на входе ПУ 100-63-03 ХЛ1, т/ф 23лс20нж; с устройством переключающим на выходе ПУ 150-40-06 ХЛ1, т/ф 23лс17нж.
Блоки предохранительных клапанов оснащены устройством контроля синхронности перемещения запорныхорганов обоих переключающих устройств, т.е. отключение одного предохранительного клапана и подключение другого, что необходимо для безопасности.
Норма герметичности БПУ назначается по норме герметичности предохранительных клапанов.
| Обозначение изделия |
Условное обозначение изделия по таблице фигур |
Обозначение предохранительных клапанов и переключающих устройств, входящих в БПУ | Патрубки на вход/выход | Температура рабочей среды | Материал корпусных деталей | Климатическое исполнение по ГОСТ 15150 | Масса кг, не более |
Масса с КОФ кг, не более |
|
| Номинальный диаметр DN/DN1, мм | Давление номинальное PN/PN1, кгс/см2 |
||||||||
| БПУ 100-63-01 ХЛ1 | 50лс12нж1 | СППК5 100-63 ХЛ1 (17лс16нж3) | 100/150 | 63/40 | От -60°C до 425 °C |
Сталь 20ГЛ | ХЛ1 | 720 | 745 |
| ПУ 100-63-03 ХЛ1 (23лс20нж) | |||||||||
| ПУ 150-40-06 ХЛ1 (23лс17нж) | |||||||||
Конечную стоимость изделия уточняйте у наших менеджеров. Также менеджеры ООО «СтройНефтеГаз» всегда готовы дать профессиональную консультацию по техническим характеристикам продукции и условиям ее эксплуатации, в любое время – 24 часа в сутки.
