Кран шаровой 11лс660п1 пн-с-н-хл DN 50 мм PN 8,0 МПа

Кран шаровой для природного газа с пневмоприводом под приварку 11лс660п1 пн-с-н-хл DN 50 мм PN 8,0 МПа

Шаровые краны применяются в качестве запорного устройства на технологических линиях по транспортировке неагрессивного природного газа и других неагрессивных сред с температурой от –60 до +80 °С.

Герметичность затвора – по классу А (ГОСТ Р 54808-2011).

Присоединение к трубопроводу – под приварку.

Климатическое исполнение:

• холодное (температура окружающей среды от –60 до +40 °С).

Сейсмичность районов эксплуатации по 12-балльной шкале MSK-64 – до 9 баллов.

Шаровые краны с пневмоприводами комплектуются блоками управления:

• ЭПУУ-7-4 (24 В) или ЭПУУ-7-5 (110 В) для DN 50 мм, PN 8.0, 10.0 МПа;
• ЭПУУ-7-7 (24 В) или ЭПУУ-7-8 (110 В) для DN 80, 100 мм, PN 8.0, 10.0 МПа;
• ЭПУУ-8 (24 В) или ЭПУУ-8-1 (110 В) для DN 50 мм, PN 16.0 МПа;
• ЭПУУ-8-2 (24 В) или ЭПУУ-8-3 (110 В) для DN 80, 100 мм, PN 16.0 МПа.

Возможна комплектация другими блоками управления.

Тип установки – надземная.Шаровые краны устанавливаются соосно с трубопроводом. Краны с пневмоприводом допускается устанавливать на горизонтальных участках трубопровода приводом вверх.

По требованию Заказчика возможно изготовление кранов с переходными катушками.

• Назначенный срок службы – 30 лет.
• Срок службы до списания – не менее 40 лет.
• Гарантийный срок эксплуатации – 18 месяцев со дня ввода в эксплуатацию при условии, что срок хранения не превышает 24 месяцев со дня отгрузки.
• Изготовление и поставка – по ТУ 26-07-1435-95.

Конструктивные особенности и преимущества:

• корпус крана состоит из двух штампованных полукорпусов и имеет один разъем, что уменьшает вероятность утечки газа во внешнюю среду;
• уплотнение затвора выполнено из эластомерного материала, обладающего высокой износо- и эрозионностойкостью;
• высокая герметичность затвора обеспечивается постоянным поджатием обоих седел к пробке;
• затвор выполнен по схеме «пробка в опорах» с применением подшипников из металлофторопласта, облегчающих управление кранами;
• пневмоприводные краны имеют ручной дублер;
• блоки управления кранов имеют встроенные клеммные коробки, конечные выключатели и не требуют дополнительной обвязки;
• напряжение управления – 24 или 110 вольт.

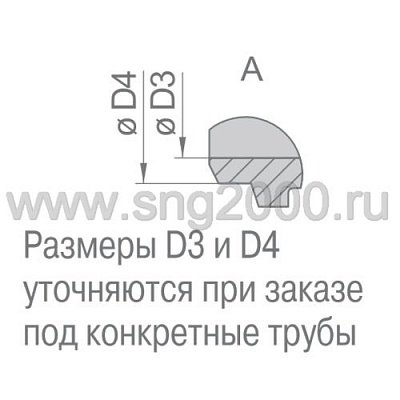

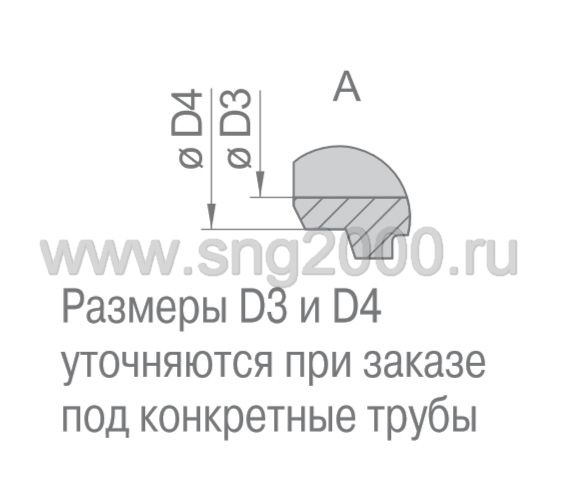

Габаритные размеры и параметры
