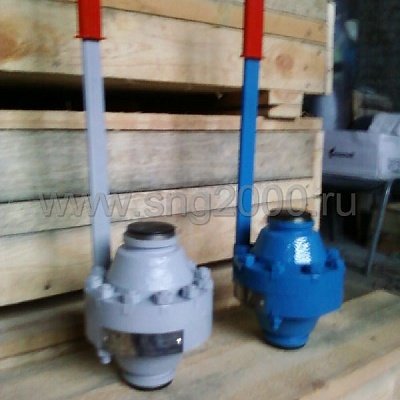

Кран шаровой 11лс45п р-с-н-хл DN 80/50 мм PN 16,0 МПа

Кран шаровой для природного газа с ручным управлением под приварку 11лс45п р-с-н-хл DN 80/50 мм PN 16,0 МПа

Шаровые краны применяются в качестве запорного устройства на технологических линиях по транспортировке неагрессивного природного газа и других неагрессивных сред с температурой от –60 до +80 °С.

Герметичность затвора – по классу А (ГОСТ Р 54808-2011).

Присоединение к трубопроводу – под приварку.

Климатическое исполнение:

• холодное (температура окружающей среды от –60 до +40 °С).

Сейсмичность районов эксплуатации по 12-балльной шкале MSK-64 – до 9 баллов.

Краны изготавливаются различных модификаций: с ручным управлением.

Тип установки – надземная. Шаровые краны устанавливаются соосно с трубопроводом. Краны с ручным управлением допускается устанавливать в любом пространственном положении.

По требованию Заказчика возможно изготовление кранов с переходными катушками.

• Назначенный срок службы – 30 лет.
• Срок службы до списания – не менее 40 лет.
• Гарантийный срок эксплуатации – 18 месяцев со дня ввода в эксплуатацию при условии, что срок хранения не превышает 24 месяцев со дня отгрузки.
• Изготовление и поставка – по ТУ 26-07-1435-95.

Конструктивные особенности и преимущества:

• корпус крана состоит из двух штампованных полукорпусов и имеет один разъем, что уменьшает вероятность утечки газа во внешнюю среду;
• уплотнение затвора выполнено из эластомерного материала, обладающего высокой износо- и эрозионностойкостью;
• высокая герметичность затвора обеспечивается постоянным поджатием обоих седел к пробке;
• затвор выполнен по схеме «пробка в опорах» с применением подшипников из металлофторопласта, облегчающих управление кранами;
• пневмоприводные краны имеют ручной дублер;
• блоки управления кранов имеют встроенные клеммные коробки, конечные выключатели и не требуют дополнительной обвязки;
• напряжение управления – 24 или 110 вольт.

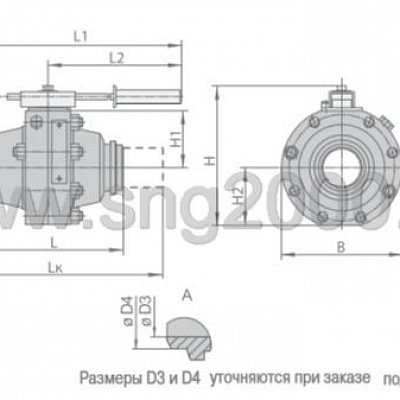

Габаритные размеры и параметры

* Обозначение типа "80/50" указывают, что условный проход в затворе сужен до 50 мм
