Задвижка 30нж515нж

Задвижка 30нж515нж

Предназначена задвижка 30нж515нж для эксплуатации в агрессивных средах при температуре до +565°С под давлением 4 МПа максимум. Номинальный диаметр запорного устройства составляет 50 – 1200 мм. Задвижка имеет клиновой затвор, прямоточную конструкцию полнопроходный корпус.

Уплотнительные поверхности и корпусные детали выполнены из нержавеющей стали или имеют покрытия из этого конструкционного материала. Управление ручное маховиком, для снижения крутящего момента на штурвале использован механический привод в виде редуктора с конической зубчатой передачей.

Расшифровка условного обозначения

Современное условное обозначение задвижки 30нж515нж было введено в 2008 году. Для этого ЦКБА РФ разработал специальные таблицы фигур для шифрования/расшифровки запорной арматуры. Алгоритм расшифровки условного обозначения по таблицам фигур выглядит следующим образом:

  • первая двузначная цифра, в данном случае 30, указывает на тип запорного устройства – задвижку;
  • затем идет сокращенное название материала корпусных деталей – «нж» нержавеющая сталь, без уточнения конкретной ее марки;
  • далее однозначная цифра сообщает о типе привода – 5 механический редуктор с конической зубчатой передачей;
  • следующее двузначное число не несет никакой информации о конструкции запорного устройства, оно лишь указывает на то, что конкретная клиновая задвижка с выдвижным шпинделем была внесена в стандарт 15 по счету;
  • последний блок расшифровывает, из какого материала сделаны или покрыты уплотнительные поверхности – «нж» нержавеющая стал, опять же, без конкретной ее марки.

Дополнительно в таблицах фигур СТ ЦКБА 036-2007 можно узнать, какой стандарт регламентирует изготовление задвижки, и как она обозначается по внутренней документации производителя. Для варианта 30нж515нж это стандарты ТУ 26-07-1125-96, ТУ 26-07-1188-90 и ТУ 3741-006-07533604-01, обозначения МА110243КЛ2, БА11135, ПТ11083 и ПТ110023КЛПЭ, соответственно.

Таким образом, полная расшифровка 30нж515нж обозначает:

  • запорное устройство – задвижка;
  • клиновая конструкция затворного узла;
  • номинальный диаметр задвижки 50 – 1200 мм;
  • размерный ряд DN 50, 80, 100, 150, 200, 250, 300, 400, 500, 700, 800, 1000, 1200 мм;
  • номинальное давление PN 4 МПа;
  • рабочее положение – нормально открытое, нормально закрытое;
  • литые корпусные детали;
  • выдвижной шпиндель;
  • управление – ручное;
  • привод – механический редуктор с конической передачей;
  • источник энергии – мускульное усилие оператора;
  • орган управления – штурвал, маховик с 2 – 3 спицами;
  • присоединение к трубопроводу сваркой или фланцами;
  • разделка кромок под приварку или вытачивание фланцев заодно с корпусом;
  • температурный диапазон эксплуатации -60°С … +565°С;
  • класс герметичности А по ГОСТ 9544;
  • климатическое исполнение УХЛ;
  • рабочая среда нефтепродукты, скважинный, природный газ, многофазный флюид, вода, аммиак, пар, воздух;
  • скорость коррозии 0,05мм/год;
  • материальное исполнение корпусных деталей, элементов затвора нержавеющая сталь;
  • установочное положение без ограничений;
  • присоединительные размеры по ГОСТ 12815;
  • срок службы от 10 лет;
  • срок консервации 3 года;
  • гарантийные обязательства 12 месяцев.

У разных производителей строительные размеры задвижки 30нж515нж могу отличаться.

Конструктивные особенности

С учетом обозначения задвижка 30нж515нж обладает следующими конструкционными особенностями:

  • корпус выполнен из полнопроходного тройника;
  • стволовой канал не имеет сужений и лабиринтных ходов;
  • в нижней части имеется полость под головку клина;
  • седла клапана съемные, с защитным напылением, плакировкой или выполнены из нержавеющей стали;
  • клин цельнометаллический, подвешен на гайке шпинделя соединением ласточкин хвост;
  • в бугельном узле использован подшипник качения двухрядный для снижения усилия крутящего момента;
  • шпиндель выдвижного типа для снижения габаритов корпуса;
  • посадочные поверхности фланцев крышки, корпуса выступ-впадина

Набивку сальника задвижки 30нж515нж можно менять под давлением. Наработка на отказ составляет 500 циклов минимум.

Размерный ряд

Изготавливается клиновая полнопроходная прямоточная задвижка 30нж515нж по рабочему чертежу и таблице исполнений следующего типа:

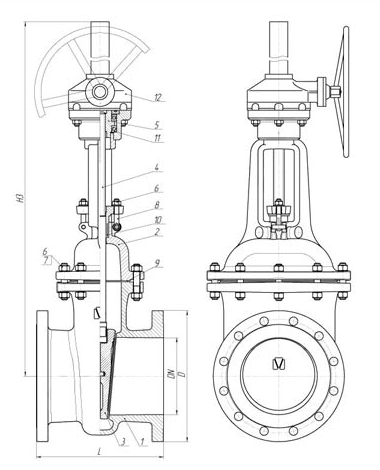

Чертёж задвижки 30нж515нж

Обозначение

DN

Вес

H1

H

D

L

30нж515нж Ду50

50

21

565

365

160

250

30нж515нж Ду80

80

41

460

370

195

280

30нж515нж Ду100

100

60

540

500

230

300

30нж515нж Ду150

150

114

850

690

300

350

30нж515нж Ду200

200

190

1030

860

375

400

30нж515нж Ду250

250

243

1380

1200

445

450

30нж515нж Ду300

300

435

1700

1380

510

500

30нж515нж Ду400

400

750

1680

1460

615

600

30нж515нж Ду500

500

2415

1780

1480

840

700



При необходимости возможна комплектация задвижки 30нж515нж электрическим приводом.

Материальное исполнение

Корпусные детали (корпус, крышка) и клин задвижки изготавливаются из нержавеющей стали 12Х18Н9ТЛ. Эта марка коррозионно-стойкой стали специально разработана для отливок. Шпиндель вытачивается или штампуется из нержавеющей стали 12Х18Н10Т (аналог AISI 321).

Для наплавления на посадочные поверхности используется сплав ЦН-12М. Прокладка между корпусом и крышкой и сальниковое уплотнение шпинделя изготавливается из терморасширенного графита ТРГ.

Аустенитные хромоникелевые стали, аналог трехсотой американской серии AISI, обладают высокой себестоимость производства. А в некоторых из них дополнительно содержится титан. Поэтому эти конструкционные материалы часто заменяют нержавеющими хромистыми мартенситными и ферритными нержавейками (аналоги 400 серии AISI).

На нашем ресурсе задвижка 30нж515нж представлена всеми типоразмерами и вариантами климатического исполнения.
