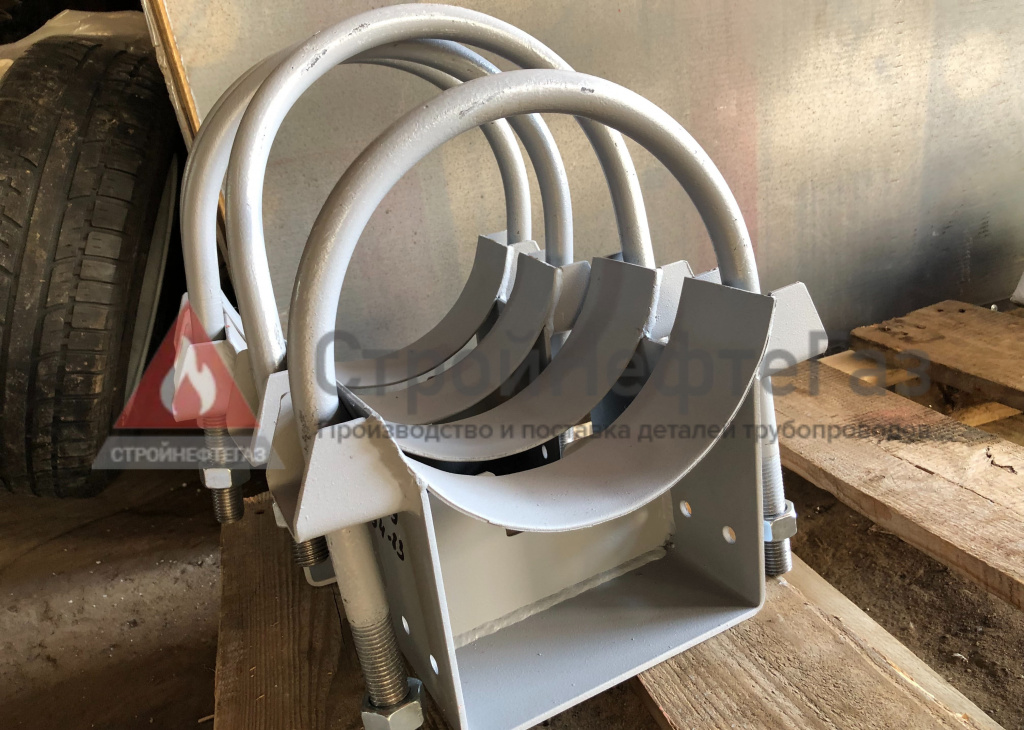

Опоры трубопроводов ОСТ 36 146 88 разновидности и область применения

//cdn.optipic.io/site-2278/about/news/7376/Опоры ОСТ 36 146.jpg

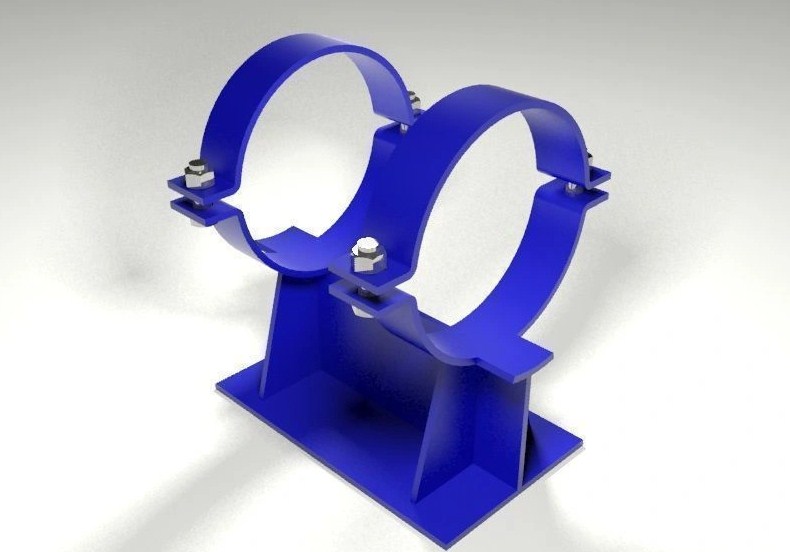

Стандарт ОСТ 36 146 88 является отраслевым. Разработан для категории Ж34 «Строительные конструкции» по классификатору стандартов РФ. Документ регламентирует производство подвижных, неподвижных опор сварного и сборного типа.

//cdn.optipic.io/site-2278/about/news/7376/1.jpg



Область применения



Нормативы ОСТ 36 146 88 разработаны в 1988 году для опор межцеховых, магистральных, внутрицеховых трубопроводов, использующихся в технологических процессах производства. Основными ограничениями являются:


  • Номинальное давление PN до 10 МПа.

  • Номинальный диаметр DN 18 мм … 1420 мм.

  • Температурный диапазон рабочей среды 0°С … +450°С.

  • Трубы из стали низкоуглеродистой или низколегированной.

  • Оттаивающие не вспучивающиеся грунты.

  • Кроме трубопроводов электростанций, охладителей, климатического оборудования.

  • Температура внешней среды в пределах -70°С.



В условном обозначении опоры последовательно указывается номинальный диаметр, тип, исполнение, марка стали, вид стандарта.



Классификация



Внутри отраслевого стандарта опоры трубопроводов подразделяются на категории по нескольким признакам:


  • Наличие степеней свободы – подвижные, неподвижные.

  • Тип перемещения – скользящие, катковые (только для подвижных моделей).

  • Конструкция – наличие корпуса, гнутого, сварного или из куска металлопроката, прижимного хомута сверху/сбоку, подушки снизу, катков.

  • Способ соединения – приварка, хомут, без фиксации.

  • Ориентация в пространстве – горизонтальная, вертикальная.



Конструкция некоторых опор универсальна. Они могут эксплуатироваться в режиме неподвижных и скользящих опор трубопроводов.



Размерный ряд



Согласно требованиям документа ОСТ 36 146 88, опоры в зависимости от конструкции имеют следующий внешний вид, области применения и размеры:

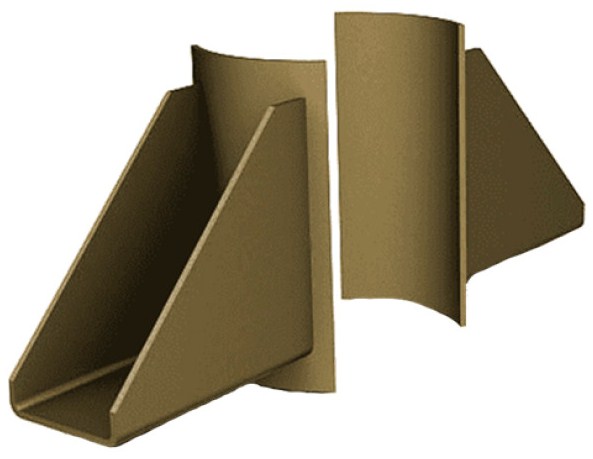

Вертикальных трубопроводов тип ВП:



//cdn.optipic.io/site-2278/about/news/7376/2.jpg




Применяемость




Назначение




Исполнение




Диаметр трубопровода




П




из/неиз




А1, А2




57 – 1420 мм




П




из/неиз




Б1, Б2




57 – 1420 мм




П




из/неиз




АС1, АС2




57 – 1420 мм




П




из/неиз




БС1, БС2




57 – 1420 мм








Под крутоизогнутые отводы тип ТО:



//cdn.optipic.io/site-2278/about/news/7376/3.jpg




Применяемость




Назначение




Исполнение




Диаметр трубопровода




Н, П




из/неиз




А1, А2




57 – 630 мм









Катковые направляющие тип КН:



//cdn.optipic.io/site-2278/about/news/7376/4.jpg




Применяемость




Назначение




Исполнение




Диаметр трубопровода




П




из/неиз




А11, АС11




57 – 630 мм




П




из/неиз




А12, АС12




57 – 1420 мм









Хомутовые без корпуса тип ХБ:



//cdn.optipic.io/site-2278/about/news/7376/5.jpg




Применяемость




Назначение




Исполнение




Диаметр трубопровода




П




неиз




А




25 – 530 мм




Н




неиз




Б




25 – 530 мм




П




неиз




В




25 – 159 мм




Н




неиз




Г




25 – 159 мм

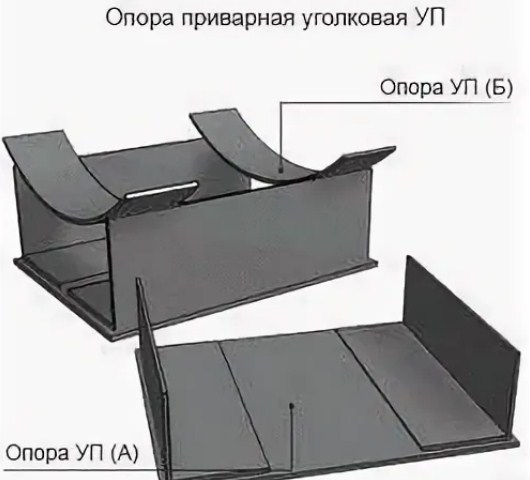

Приварные уголковые тип УП:



//cdn.optipic.io/site-2278/about/news/7376/6.jpg




Применяемость




Назначение




Исполнение




Диаметр трубопровода




Н, П




неиз




А, Б




1020 – 1420 мм

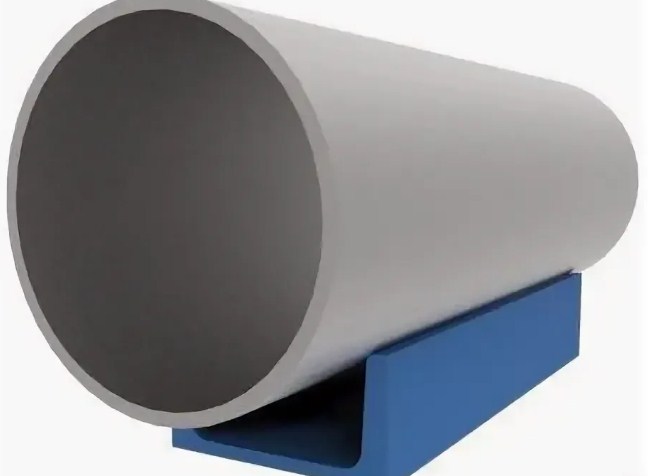

Приварные швеллерные тип ШП:



//cdn.optipic.io/site-2278/about/news/7376/7.jpg




Применяемость




Назначение




Исполнение




Диаметр трубопровода




Н, П




неиз




А1, А2




57 – 820 мм









Трубчатые тип ТР:



//cdn.optipic.io/site-2278/about/news/7376/8.jpg




Применяемость




Назначение




Исполнение




Диаметр трубопровода




П




из/неиз




А1, А2




57 – 630 мм




Н




из/неиз




Б1, Б2




57 – 630 мм









Корпусные хомутовые тип КХ:



//cdn.optipic.io/site-2278/about/news/7376/9.jpg




Применяемость




Назначение




Исполнение




Диаметр трубопровода




П




из/неиз




А11, АС11




57 – 630 мм




Н




из/неиз




А21, АС21




57 – 159 мм




Н




из/неиз




А11, АС11




57 – 159 мм




П




из/неиз




А21, АС21




57 – 630 мм




Н, П




из/неиз




А12, АС12




57 – 630 мм




Н, П




из/неиз




А22, АС22




57 – 630 мм




Н, П




из/неиз




А13, АС13




57 – 630 мм




Н, П




из/неиз




А23, АС23




57 – 630 мм









Корпусные приварные тип КП:



//cdn.optipic.io/site-2278/about/news/7376/10.jpg




Применяемость




Назначение




Исполнение




Диаметр трубопровода




П




из/неиз




А11, АС11




57 – 630 мм




Н




из/неиз




А11, АС11




57 – 159 мм




П




из/неиз




А21, АС21




57 – 630 мм




Н




из/неиз




А21, АС21




57 – 159 мм




Н, П




из/неиз




А12, АС12




57 – 1420 мм




Н, П




из/неиз




А22, АС22




57 – 1420 мм




Н, П




из/неиз




А13, АС13




57 – 1420 мм




Н, П




из/неиз




А23, АС23




57 – 1420 мм




Н, П




из/неиз




Б12, БС12




219 – 1420 мм




Н, П




из/неиз




Б22, БС22




219 – 1420 мм




Н, П




из/неиз




Б13, БС13




219 – 1420 мм




Н, П




из/неиз




Б23, БС23




219 – 1420 мм









Тавровые хомутовые тип ТХ:



//cdn.optipic.io/site-2278/about/news/7376/11.jpg




Применяемость




Назначение




Исполнение




Диаметр трубопровода




Н, П




из/неиз




АС00, АС10




менее 45 мм




П




из/неиз




А11, АС11




57 – 89 мм




П




из/неиз




А21, АС21




57 – 89 мм




Н, П




из/неиз




А12, АС12




57 – 89 мм




Н, П




из/неиз




А22, АС22




57 – 89 мм




Н, П




из/неиз




Б12, БС12




108 – 159 мм




Н, П




из/неиз




Б22, БС22




108 – 159 мм

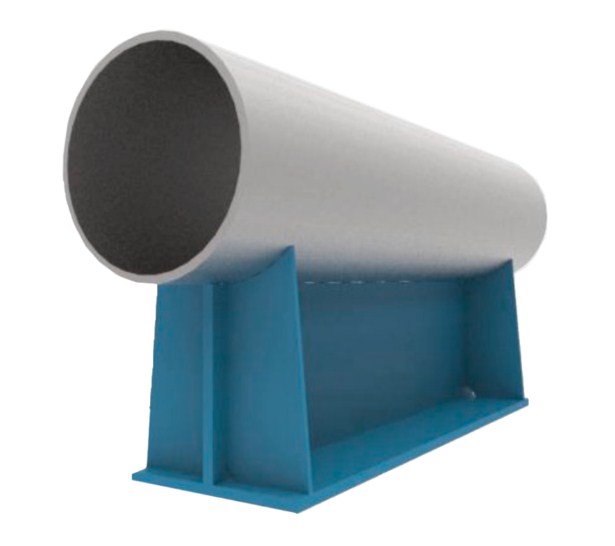

Тавровые приварные тип ТП:



//cdn.optipic.io/site-2278/about/news/7376/12.jpg




Применяемость




Назначение




Исполнение




Диаметр трубопровода




Н, П




из/неиз




АС00, АС10




менее 45 мм




П




из/неиз




А11, АС11




57 – 89 мм




П




из/неиз




А21, АС21




57 – 89 мм




Н, П




из/неиз




А12, АС12




57 – 89 мм




Н, П




из/неиз




А22, АС22




57 – 89 мм




Н, П




из/неиз




Б12, БС12




108 – 159 мм




Н, П




из/неиз




Б22, БС22




108 – 159 мм









Для смещения опор на расстояние до 90 мм, 250 мм, 600 мм применяются три варианта длины 170 мм, 340 мм и 680 мм, соответственно. В зависимости от величины, направления внешних нагрузок могут использоваться накладки и/или подушки.



Климатическое исполнение по ГОСТ 15150 выбирает заказчик.
