Задвижка 30с964нж

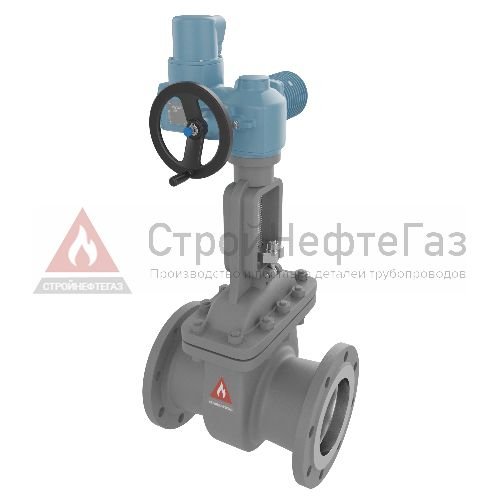

Задвижка 30с964нж c электроприводом

Создана задвижка 30с964нж с электроприводом для отсечения потоков внутри трубопроводов без возможности регулировки отдельных характеристик. Востребована запорная арматура 30с964нж подразделениями ЖКХ, компаниями энергетической отрасли и организациями нефтегазодобывающей промышленности.

Расшифровка 30с964нж

В исходном виде маркировка запорной арматуры не информативна для пользователя. Шифровка и расшифровка обозначения производится согласно ГОСТ Р52720 от 2007 года. В этом стандарте имеются 5 таблиц и нумерация моделей существующей арматуры. Поэтому изделие с маркировкой 30с964нж расшифровывается следующим образом:

  • 30 – таблица №1, классификация арматуры, конкретно здесь – задвижка;
  • с – таблица №2, корпус изделия изготовлен из стали;
  • 9 – таблица №3, шпиндель задвижки управляется электроприводом;
  • 64 – номер арматуры по общему списку;
  • нж – таблица №4, уплотнения из нержавеющей стали.

Если вся поверхность трубопроводной арматуры имеет защитное покрытие, то вместо 4 таблицы используется расшифровка по таблице №5. В данном варианте у изделия с электроприводом 30с964нж этого не наблюдается.

Для задвижек в таблице №1 предусмотрено всего два значения:

  • 30 – параллельного типа или Лудло (по названию первого производителя Ludlow Valve MC);
  • 31 – клинкетного типа с не выдвижным шпинделем.

Общий список арматуры трубопроводной имеется в соответствующих стандартах ГОСТ.

Особенности конструкции 30с964нж

Любая задвижка, в том числе и 30с964нж, обладает недостатками:

  • значительный износ уплотнений;
  • долгое время перевода шпинделя из одного крайнего положения в другое;
  • строительная высота в 2 – 4 раза больше длины изделия.

С другой стороны, достоинства 30с964нж перевешивают указанные минусы:

  • пониженное гидросопротивление;
  • широкий диапазон применения;
  • малая ширина;
  • простые конструктивные решения.

В задвижке 30с964нж основной рабочий орган – клин перемещается под прямым углом к потоку. Поэтому арматура считается полнопроходной, сечение задвижки 30с964нж примерно одинаково с диаметром самого трубопровода. Особенностями конструкции являются:

  • двухдисковый клин;
  • электропривод;
  • выдвижной шпиндель;
  • фланцевое соединение;
  • наличие бугеля;
  • наружное расположение ходовой гайки;
  • сальниковое уплотнение;
  • двусторонняя установка.

Ходовой узел задвижки 30с964нж не контактирует с рабочей средой внутри трубопровода, поэтому не подвержен воздействию агрессивных сред.

Технические параметры 30с964нж

Основными характеристиками 30с964нж изначально являются:

  • тип арматуры – выдвижной шпиндель, клин из двух дисков, уплотнение сальником;
  • диапазон рабочих температур – +450°С – -40°С;
  • среда – только не агрессивные газы, фракции нефти и продукты на их основе, вода в любой фазе;
  • направление потока – в любую сторону;
  • привод – электрический;
  • герметичность – класс А, В или С;
  • климатическое исполнение – У1.

При изготовлении 30с964нж используются следующие конструкционные материалы:

  • Сталь 25Л – корпус, маховик и крышка;
  • Сталь 35 – шпиндельная гайка и откидные болты;
  • Сталь 20Х13 – шпиндель и диски клиновые
  • Сталь 13Х25Т – наплавка на клин;
  • Сталь 07Х25Н13 – наплавка на кольцо;
  • Паронит – уплотнение узла корпус/крышка;
  • ТРГ/АГИ – сальниковая набивка

Соответственно, ресурс 30с964нж составляет в среднем 2 500 циклов или 10 лет, наработка ограничена 500 циклами, гарантийные обязательства действуют в течение 2 лет.

Размерный ряд 30с964нж

Согласно ТУ-3740-002-99521253 задвижки 30с964нж имеют несколько типоразмеров:

  • условный диаметр внутреннего сечения – 50, 80 и 100 мм, затем с интервалом 50 мм до 300 мм, далее с интервалом 100 мм до 1200 мм включительно;
  • длина – 180 – 1400 мм;
  • высота – 700 – 4300 мм;
  • вес без электропривода – 17 – 6600 кг.

Выбирают 30с964нж по нескольким критериям:

  • условное внутреннее сечение – обеспечение заданной пропускной способности;
  • присоединительные размеры – экономичный монтаж трубопровода;
  • строительные размеры – длина и высота задвижки 30с964нж влияет на величину контуров трубопровода.

Маркируется 30с964нж краской сбоку, в обозначении указан производитель, номинальные значения давления и проходного сечения в кгс/см2 и мм, соответственно.

Варианты электропривода 30с964нж

В зависимости от размеров задвижки 30с964нж комплектуются следующими электроприводами:

  • тип присоединения А – внутренний диаметр 5 – 10 см, крутящий момент 52 – 100 Нм, 15 – 24 оборота шпинделя;
  • тип Б – для диаметров 15 – 30 см, крутящего момента 190 – 400 Нм, 33 – 53 оборотов шпиндельной гайки;
  • тип В – для диаметра 40 см, 710 Нм усилия затяжки и 52 оборотов шпинделя;
  • тип Г – для диаметра 50 – 70 см, крутящего момента 1500 – 3000 Нм, 65 – 75 оборотов гайки;
  • тип Д – для диаметра 70 – 120 см, усилия затяжки 3000 – 12000 Нм, 75 – 110 оборотов шпинделя.

Выпускают электроприводы для задвижек 30с964нж в Москве и Туле, маркировка производителей отличается – НА и ГЗ, соответственно. В любом случае электроприводы для изделий 30с964нж с выдвижным шпинделем имеют взрывобезопасное исполнение и оснащаются двусторонней муфтой.

Правила монтажа задвижки 30с964нж

После расконсервации задвижка 30с964нж устанавливается в разрыв трубопровода с соблюдением следующих требований:

  • из трубопровода выметаются/выдуваются крупные фракции мусора, окалины и грунта;
  • изделие 30с964нж крепится только патрубками корпуса, применение маховика запрещено;
  • не допускаются перекосы оси 30с964нж относительно соединительных элементов трубопровода;
  • посторонние предметы, инструмент и оснастку запрещено складывать на корпусе арматуры 30с964нж.

Во время опрессовки 30с964нж давление превышает рабочее на величину 1,25 единиц. Поэтому запор находится в любом из крайних положений, но не перемещается в процессе испытаний.

Эксплуатация арматуры 30с964нж

Поскольку трубопроводная арматура 30с964нж относится к запорному типу, во время эксплуатации шпиндель должен находиться исключительно в крайнем положении. Запрещена регулировка потока, характеристики рабочей среды обязаны соответствовать проектным значениям.

Обслуживание изделий 30с964нж заключается в периодической замене расходников – набивка, прокладки и смазка резьбовых соединений. Консервационная смазка не предназначена для эксплуатации, ее необходимо смыть растворителем, заменить указанными в инструкции материалами.

Хранение и транспортировка 30с964нж

Регламент упаковки, транспортировки и консервации трубопроводной арматуры 30с964нж указан в ГОСТ 5762, 15150 и 9.014, соответственно. Основными требованиями являются:

  • условия хранения должны обеспечивать отсутствие загрязнения и механического повреждения 30с964нж;
  • внутренняя поверхность проходных отверстий защищается заглушками, затвор находится в закрытом положении;
  • периодичность осмотра 30с964нж во время длительного хранения составляет 12 месяцев;
  • переконсервация необходима при нарушении условий хранения.

Перевозить оборудование необходимо в специальной упаковке или предназначенной для этого многооборотной таре.

Поломки 30с964нж

В силу конструкционных особенностей основными неисправностями трубопроводной арматуры 30с964нж являются:

  • заклинивание подвижных элементов;
  • выработка фторопластовых колец сальника 30с964нж или недостаточный момент затяжки;
  • повреждение прокладки узла крышка/корпус либо ослабление затяжки;
  • износ уплотнительных поверхностей клина 30с964нж или наличие инородного тела между седлом и клином.

После ремонта производится опрессовка давлением 6 кгс/см2 в течение 3 минут для контроля герметичности сальника и прокладки.

Таким образом, задвижка 30с964нж обладает высокой ремонтопригодностью и эксплуатационным ресурсом, востребована в нескольких отраслях н/х.
