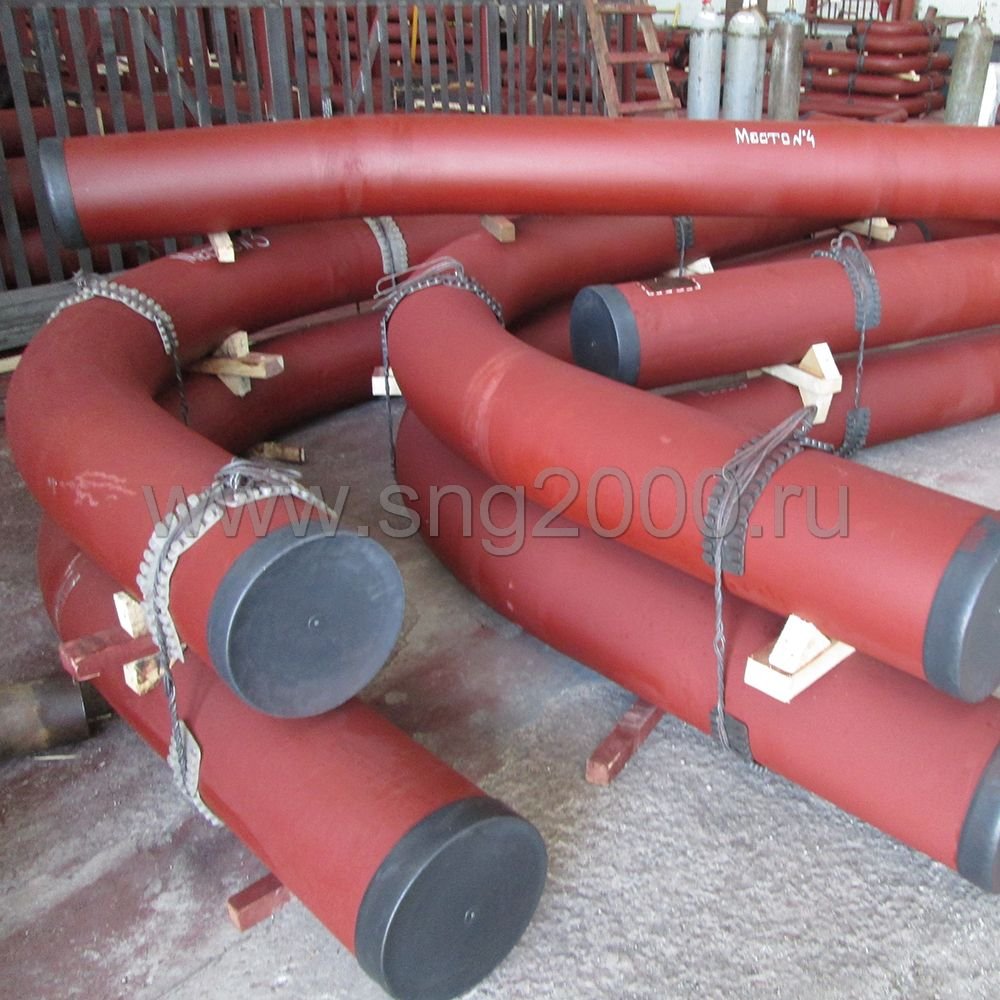

Отводы гнутые СТО ЦКТИ

Широко распространённый соединительный элемент, который активно используется при монтаже трубопроводных магистралей. Он устанавливается в тех местах, где нужно сделать поворот коммуникации и тем самым изменить направление движения транспортируемого потока. Данные фитинги востребованы в сфере монтажа технологических магистралей на тепловых станциях.

Особенности

На нашем сайте представлены изделия, которые предназначены для:

  • Транспортирования пара и горячей воды;
  • Эксплуатации при температурных нагрузках до +450оС (гнутые фитинги) и до +560оС (штампованные фитинги);

В соответствии с требованиями СТО ЦКТИ, изделия выпускаются со следующими характеристиками:

СТО ЦКТИ 321.02-2009

Отводы гнутые для трубопроводов пара и горячей воды тепловых станций

Угол гиба – 15-90о (кратный 5);

Диаметр – 16-630 мм;

Давление – до 23,54 МПа;

Температура – до 450оС.

СТО ЦКТИ 321.03-2009

Отводы крутоизогнутые для трубопроводов пара и горячей воды тепловых станций



Угол гиба – 30; 45; 60 и 90о ;

Диаметр – 219-377 мм;

Давление – до 23,54 МПа;

Температура – до 450оС.

СТО ЦКТИ 321.05-2009

Отвоты гнутые для паропроводов тепловых станций

Угол гиба – 15; 30; 45; 60 и 90о ;

Диаметр – 16-377 мм;

Давление – до 25,01 МПа;

Температура – до 560оС.

СТО ЦКТИ 321.07-2009

Отводы штампованные для паропроводов тепловых станций

Угол гиба – 15; 30; 45; 60 и 90о ;

Диаметр – 219-630 мм;

Давление – до 13,73МПа;

Температура – до 560оС.

Производство

Данные фитинги выполнены из надёжных марок стали (ст 20, ст 15 ГС или ст 16 ГС), которые хорошо выдерживают температурные колебания, нагрузки от давления в трубопроводе и не подвержены развитию коррозионных процессов. Они изготавливаются на трубогибочных установках способом горячей либо холодной гибки.

Почему выбирают нас

Приобретая отводы гнутые СТО ЦКТИ в компании "СтройНефтеГаз", клиенты могут быть уверены в лучшем сервисе.

  • Оперативной доставке товара по указанному адресу с соблюдением оговоренных сроков;
  • Высоком качестве продукции;
  • Широком ассортименте фитингов, что позволяет каждому клиенту выбрать нужное изделие;
  • Минимальных ценах;
  • Профессиональныхконсультациях.

Мы сотрудничаем только с известными производителями трубопроводной продукции, которые занимают ТОПовые места в рейтингах, а выпускаемые трубы и фитинги пользуются повышенным спросом среди потребителей.

Любые вопросы можно уточнить в телефонном режиме. Номера указаны в разделе "Контакты". Срок производства отводов гнутых СТО ЦКТИ не превышает 20 дней.

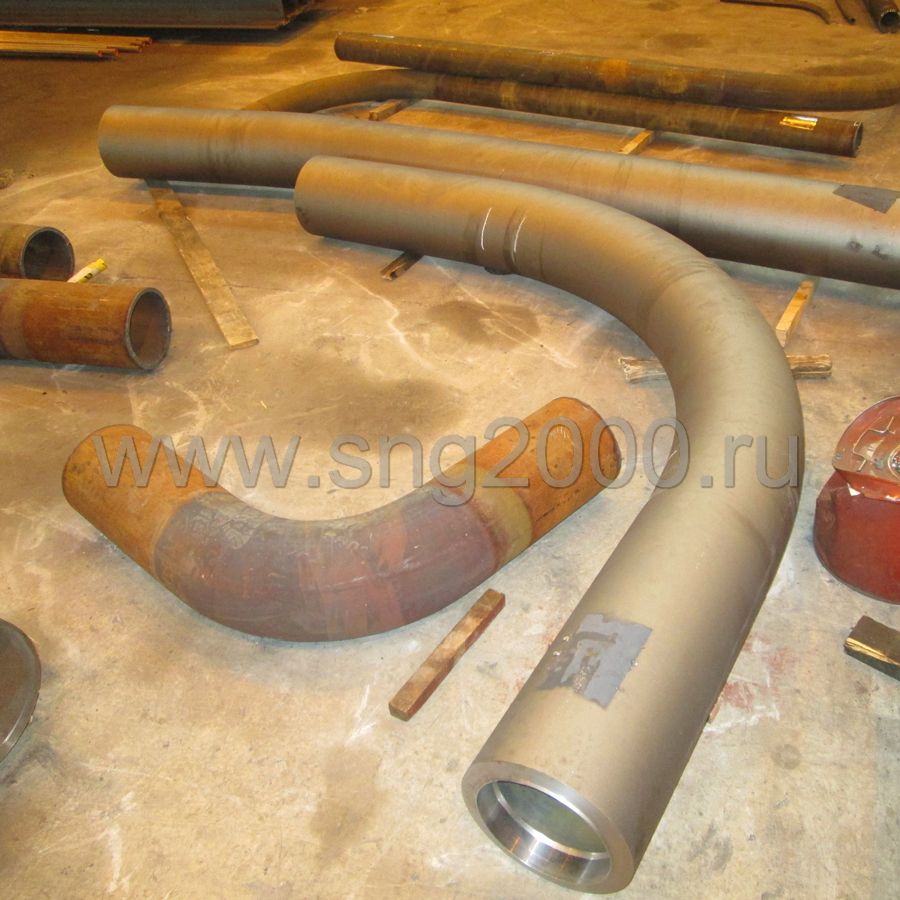

Отводы гнутые ЦКТИ

Предназначены отводы гнутые ЦКТИ для паропроводов и систем ГВС. Поэтому используются при проектировании путепроводов тепловых станций, систем ЖКХ Москвы и частных инженерных систем. Из 80 стандартов организаций СТО ЦКТИ производство гнутых отводов регламентируют три из них: СТО ЦКТИ 321.01, СТО ЦКТИ 321.02 и СТО ЦКТИ 32.05.

Стандарты СТО ЦКТИ на гнутые отводы

Проектно-исследовательское объединение имени Ползунова НПО ЦПКИ в 2009 году разработало 64 стандарта организации СТО на производство сборочных единиц и отдельных деталей с ресурсом 200 000 часов для трубопроводов теплостанций РФ. Имеющиеся 16 стандартов СТО ЦКТИ на трубопроводные детали с ресурсом 100 000 часов остались без изменений.

Рассматривают отводы гнутые ЦКТИ 321.01, 321.02 и 321.05. В сравнении с штампосварными, секционными и крутоизогнутыми фитингами гнутые отводы обходятся дороже. Зато они выдерживают высокое давление и экстремальные температуры, обладают высоким эксплуатационным ресурсом.

СТО ЦКТИ 321.01

По отраслевому стандарту отводы гнутые ЦКТИ 321.01 обладают следующими характеристиками:

  • угол изгиба 15°, 45°, 30°, 60°, 90°;
  • номинальный диаметр 10 – 350 мм;
  • радиус изгиба 3 – 10DN;
  • условия эксплуатации +215°С/18 МПа, +250°С/23,5 МПа или +280°С/37,3 МПа;
  • материалы 15ГС, 16ГС, сталь 20;
  • разделка кромок под приварку – С4 и С5;
  • варианты исполнения 001 – 115.

Для производства гнутых отводов ОСТ ЦКТИ 321.01 используется только бесшовная труба горячего способа деформации.

Конструктивные особенности

По требованию заказчика отводы гнутые ЦКТИ могут иметь любой угол в диапазоне 15 – 90 градусов, кратный 5°. Для исполнений 011 … 015 и 046 … 050 длина прямых участков по краям отвода составляет от 100 мм. Для вариантов исполнения 016 … 045 и 051 … 115 длина прямых участков должна быть минимум на 200 мм больше их наружного диаметра.

Маркировка содержит следующую информацию:

  • «Отвод гнутый» вначале обозначения и «СТО ЦКТИ 321.01» в конце;
  • угол изгиба;
  • наружный диаметр и толщина стенки;
  • длина прямых участков и развертки;
  • радиус изгиба и вариант исполнения.

Каждый вариант исполнения жестко привязан к конкретным размерам фитинга. Поэтому на теле отвода выбивается товарный знак, цифровое обозначение варианта исполнения, и номер стандарта.

Область использования

Созданы отводы гнутые ЦКТИ 321.01 для магистралей ГВС и паропроводов первой категории. Фитинги выдерживают давление 18 – 37 МПа при температуре +215°С … +280°С, соответственно. Поэтому кроме АЭС и ТЭС гнутые отводы из бесшовной трубы применяют практически повсеместно:

  • системы жизнеобеспечения населенных пунктов;
  • магистральные трубопроводы нефтегазовой и химической промышленности;
  • ответственные участки внутрицеховых путепроводов;
  • частные инженерные коммуникации.

Гнутые отводы со стандартными углами изгиба отгружаются со склада. Фитинги, изготавливаемые по индивидуальному ТЗ, имеют готовность 3 – 5 дней в зависимости от объема партии.

Материальное и конструктивное исполнение

В стандарте СТО ЦКТИ 321.01 на отводы гнутые указаны три марки стали:

  • 20 – выдерживает температуры в пределах +350°С, обладает отличной свариваемостью и высоким эксплуатационным ресурсом;
  • 16ГС – при наличии марганца и кремния считается конструкционной не легированной;
  • 15ГС – низколегированная под приварку, максимальный ресурс при температуре среды до +280°С.

Многообразие вариантов исполнения 001 – 115 для 12 типоразмеров DN (10, 20, 40, 65, 100, 150, 175, 200, 225, 250, 300 и 350 мм) обусловлено 5 стандартными углами изгиба для каждого из них – 15, 30, 45, 60 и 90 градусов. Кроме того, для некоторых типоразмеров, например, DN 300 мм, предусмотрена эксплуатация в нескольких эксплуатационных условиях.

СТО ЦКТИ 321.02

Согласно отраслевому стандарту отводы гнутые ЦКТИ 321.02 обладают следующими эксплуатационными характеристиками:

  • номинальный диаметр 10 – 450 мм;
  • углы изгиба 15 – 90° со стандартным шагом 15° или градацией 5° по требованию заказчика;
  • радиус изгиба 2 – 10DN;
  • материал трубчатой заготовки 15ГС или 16ГС;
  • условия среды +450°С и 23,5 МПа максимум.

Стандарт разработан для гнутых отводов, использующихся в энергетической промышленности и ЖКХ системах – линии горячего водоснабжения и паропроводы отопления. Всего предусмотрено 125 вариантов исполнения отводов СТО ЦКТИ 321.02 для разных эксплуатационных условий.

СТО ЦКТИ 321.05

По нормативам отраслевого стандарта отводы гнутые ЦКТИ 321.05 должны соответствовать следующим требованиям:

  • номинальный диаметр 10 – 350 мм;
  • изготовление из бесшовной трубы марки стали 12Х1МФ либо 15Х1М1Ф;
  • применение в паропроводах первой категории;
  • угол изгиба 15 – 90°;
  • радиус изгиба 5 – 10DN;
  • разделка кромок С4 и С5 по СТО ЦКТИ 10.003;
  • характеристики среды +515 … +560°С, 4 – 25 МПа.

Расчетный ресурс должен обеспечивать минимум 200000 часов в паропроводах тепловых станций.

Нюансы конструкции

В отличие от крутоизогнутых фитингов, бесшовные отводы гнутые ЦКТИ 321.05 могут изгибаться под любым, кратным 5 градусам, углом в диапазоне 15 – 90° по требованию заказчика. Стандартом предусмотрено 240 вариантов исполнения гнутых отводов из стали 15Х1М1Ф и 340 вариантов исполнения для стали 12Х1МФ. Длина прямых участков должна соответствовать значениям:

  • более 100 мм для вариантов конструктивного исполнения 011 … 015, 91 … 105, 171 … 185, 251 … 255, 311 … 320, 381 … 395, 461 … 475, 541 … 545;
  • на 200 мм больше значения наружного диаметра фитинга для вариантов исполнения 026 … 080, 106 … 160, 186 … 240, 266 … 300, 326 … 370, 396 … 450, 476 … 530, 546 … 580.

Обозначение в технической документации и маркировка на корпусе отвода производятся стандартным способом по аналогии с фитингами СТО ЦКТИ 321.01, рассмотренным выше.

Назначение гнутых отводов

Изготовленные из хромомолибденованадиевых сталей отводы гнутые ЦКТИ 321.05 эксплуатируются исключительно внутри систем парового отопления. Паропроводы первой категории могут иметь несколько эксплуатационных режимов:

  • PN 4 МПА и T +545°C;
  • PN 13,7 МПА и T +515°C;
  • PN 13,7 МПА и T +545°C;
  • PN 13,7 МПА и T +560°C;
  • PN 25 МПА и T +545°C.

Настоящий стандарт е регламентирует способ изготовления отвода, поэтому их изгибают холодным методом и по технологии гнутья с подогревом зоны деформации.

Исполнение материальное и климатическое

Информация о конструкционном материале – хромомолибденованадиевая сталь – вынесена, даже в заголовок стандарта СТО ЦКТИ 321.05. По умолчанию фитинги изгибают из трубчатых заготовок сталей марок 12Х1МФ и 15Х1М1Ф. Варианты исполнения для каждого конструкционного материала сведены в отдельные таблицы по следующему принципу:

  • для каждого типоразмера DN предусмотрено несколько вариантов исполнения по углу изгиба – 15°, 45°, 30°, 60° и 90°;
  • дополнительно для некоторых DN предусмотрены не одинаковые эксплуатационные режимы (давление и температура среды).

Таким образом, категория отводов гнутых по СТО ЦКТИ имеет общие характеристики:

  • угол изгиба 15 – 90 градусов стандартный и в этих же пределах с шагом 5 градусов произвольный;
  • применение в системах ГВС и парового отопления;
  • ресурс более 100 000 часов;
  • изготовление из бесшовной трубы холодным и горячим гнутьем.

Отличия заключаются в конструкционном материале трубчатой заготовки, эксплуатационных характеристиках трубы и количестве вариантов исполнения.

Чтобы не путаться в таблицах, указании характеристик и вариантов исполнения в таблицах СТО ЦКТИ, рекомендуем воспользоваться консультациями наших экспертов. Информационная поддержка для вас абсолютно бесплатна, при комплектации трубопроводными деталями и арматурой крупных объектов предусмотрены скидки.
