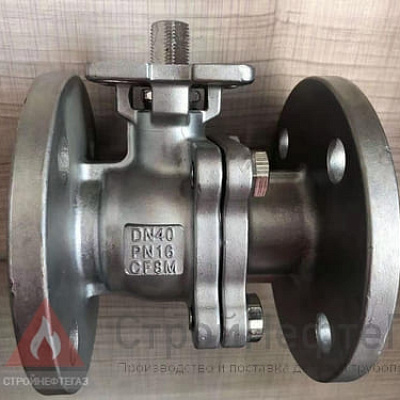

Кран шаровой нержавеющий

Кран шаровой нержавеющий

Предназначен кран шаровой нержавеющий для трубопроводов, транспортирующих нефтепродукты, газоконденсат и природный газ, систем водоснабжения ГВС/ХВС, пара и пароконденсата, сталелитейной, горнодобывающей, целлюлозной и пищевой промышленности. Диапазон размеров и давлений составляет NPS ½” – 10” PN 16 – 50 бар, соответственно, что в отечественных единицах измерения равно DN 15 – 250 мм и 1,6 – 5 МПа.

Корпус запорного устройства разборный двухсоставной на фланцах. Способ присоединения арматуры к трубопроводу фланцевый, быстроразъемный, приварной. Класс герметичности А, климатическое исполнение У, ХЛ, УХЛ, температурный диапазон эксплуатации -196°С … +750°С.

Особенности конструкции

В категории запорной трубопроводной арматуры кран шаровый нержавеющий обладает следующими отличительными особенностями:

  • корпус с прямоточным проходным каналом;
  • затвор в виде тела вращения – шар;
  • положение затвора внутри потока рабочей жидкости;
  • перекрытие потока при вращении затвора вокруг вертикальной оси;
  • двунаправленное направление потока рабочей среды;
  • пространственное положение – любое на вертикальных участках трубопровода, рукояткой вверх ±45° на горизонтальных участках.

По принятой классификации трубопроводной арматуры шаровой кран относится к нескольким категориям по различным признакам:

  • запорное устройство, не предназначенное для регулировки характеристик потока рабочей среды;
  • отсечная арматура – только для моделей с полнопроходной конструкцией корпуса;
  • дренажная (спускная) арматура – только для модификаций с редуцированной конструкций корпуса (зауженные патрубки);
  • общепромышленная, энергетическая, устьевая, сантехническая и фонтанная арматура – по области применения;
  • проходная арматура – с параллельным расположением патрубков;
  • полнопроходная арматура – в корпусе, седле нет сужений;
  • прямоточная арматура – внутри корпуса направление потока не изменяется;
  • управляемая арматура – ручной, механический электромагнитный, пневматический, электрический или гидравлический, дистанционный привод;
  • фланцевая, штуцерная, муфтовая, цапковая, приварная арматура – по способу присоединения к трубопроводу;
  • сальниковая арматура – по способу уплотнения штока;
  • арматура из нержавеющей стали.

чертёж кран шаровой нержавеющий

По умолчанию шаровые краны из нержавеющей стали имеют следующие рабочие характеристики:

  • номинальный диаметр – 15 – 250 мм или ½” – 10”;
  • строительная высота, длина;
  • вес изделия;
  • вид присоединительных поверхностей – под приварку, фланцы, быстросъемные соединения;
  • номинальное давление – при +20°С;
  • коррозионная стойкость – К1 – К3;
  • пробное давление – превышает рабочее в 1,5 – 2 раза, нагнетается во время гидравлических испытаний
  • пропускная способность;
  • рабочее давление – Class 150 – 300, 1,6 – 5 МПа, при средней температуре рабочей среды;
  • температурный диапазон эксплуатации;
  • время срабатывания;
  • крутящий момент на шпинделе;
  • тип привода;
  • класс герметичности – А, В, С по ГОСТ 9544.

Расшифровка условного обозначения шарового крана:

  • КШ или КШП – кран шаровой с ручным управлением и под привод, соответственно;
  • 1 – 8 – исполнение корпуса;
  • 1 или 2 – уплотнение затвора металл-полимер, металл-металл;
  • 15 – 250 или ½” – 10” – номинальный размер DN или NPS;
  • 16 – 25 – номинальное давление в кгс/см2;
  • 00, 01, 02, 03 – материальное исполнение, углеродистая, хладостойкая, жаропрочная, нержавеющая сталь, соответственно;
  • 10, 20, 30, 40, 41 – тип присоединения к трубопроводу, фланцы, приварка, муфты, штуцеры, штуцер и ниппель.

В начале или середине условного обозначения может стоять серия по внутренней документации производителя. Маркировка на кран шаровый из нержавеющей стали наносится на боковую поверхность корпуса.

Конструкция седла нержавеющего шарового крана может иметь несколько вариантов исполнения:

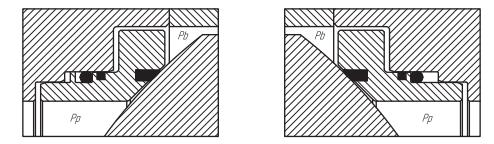

  • SPE – однопоршневая с самосбросом давления, уплотнение одностороннее, только со стороны движения потока, большего давления;

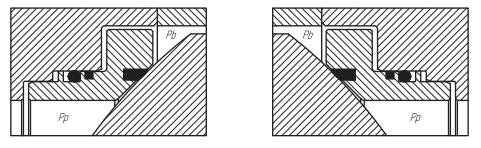

  • DPE – двухпоршневая, обеспечивает уплотнение с обеих сторон седла, для сброса давления используется внешняя система;

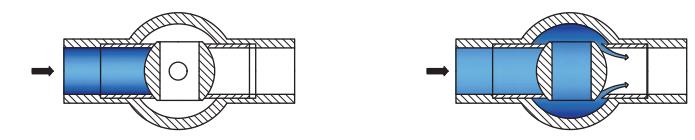

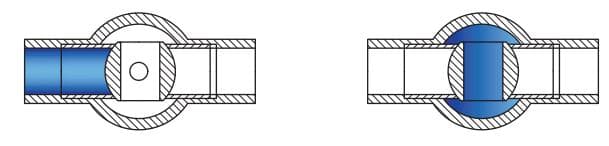

  • DBB – с двойной блокировкой, используется для обнаружения протечек в седле;

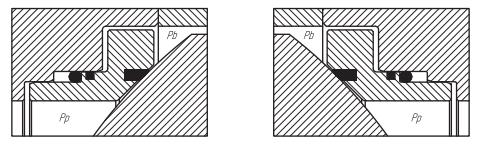

  • DIB-1 – двойная блокировка с опцией внешнего сброса давления;
  • DIB-2 – асимметричная двойная блокировка с автоматическим сбросом давления;

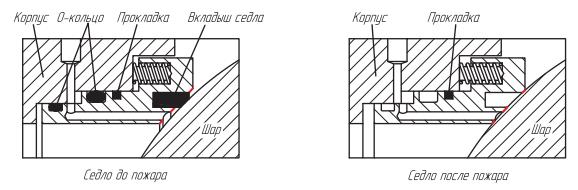

  • FS – пожаростойкое исполнение уплотнения седла шарового крана.

По регламенту спецификации ANSI B16.34 шпиндель шарового крана может оборудоваться противовыбросовым буртиком.

В этом случае шток не может вырвать давлением наружу из шарового элемента затворного узла.

Для предотвращения электрохимической коррозии под воздействием блуждающих токов и/или разницы потенциалов в системе используется антистатическое устройство шпинделя с подпружиненным шариком, предотвращающим образование искры.

Размерный ряд

Шаровой кран из нержавеющей стали в двухсоставном литом корпусе без верхнего фланца для крепления привода имеет следующие размеры

Для полнопроходного крана:

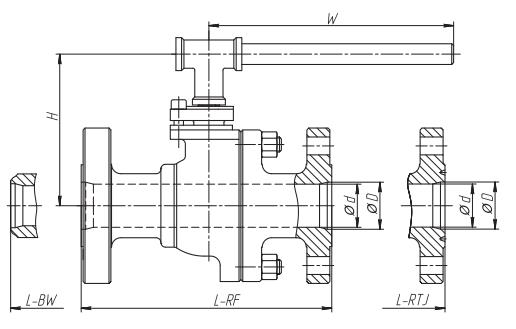

чертёж полнопроходной нержавеющий кран

DN

NPS

Вес

W

H

L-WB

L-RTJ

L-RF

D

Class 150 (1,6 МПа и 2,5 МПа)

15

½”

2,8

150

81

140

108

108

13

20

¾”

3,7

150

85

152

117

117

19

25

1”

5,3

180

98

165

140

127

25

40

1 ½”

8,3

280

133

190

178

165

38

50

2”

15

280

141

216

191

178

49

65

2 ½”

22,5

400

139

241

203

191

62

80

3”

27

400

150

283

216

203

74

100

4”

44,2

650

223

305

241

229

100

150

6”

74

300

297

457

406

394

150

200

8”

113

300

378

521

470

457

201

250

10”

178

400

408

559

546

533

252

Class 300 (5 МПа)

15

½”

3

150

81

140

151

140

13

20

¾”

4

150

85

152

165

152

19

250

1”

6,6

180

98

165

178

165

25

40

1 ½”

12,9

280

133

191

203

191

38

50

2”

21,4

280

141

216

232

216

49

65

2 ½”

32,5

400

139

241

257

241

62

80

3”

45

400

150

283

298

283

74

100

4”

64,8

650

223

305

321

305

100

150

6”

96

300

297

403

419

403

150

200

8”

149

300

378

521

518

502

201

250

10”

228

400

408

559

584

568

252



Для редуцированного крана:

чертёж редукционный нержавеющий кран

Номинальный размер

Вес

Размеры

DN

NPS

W

H

L-BW

L-RTJ

L-RF

d

D

1,5 – 2,5 МПа (Class 150)

20х15

¾”x ½”

3,5

150

81

152

117

117

13

19

25х20

1”x ¾”

5

150

85

165

140

127

19

25

40х25

1 ½”x1”

7,5

180

98

190

178

165

25

38

50х40

2”x1 ½”

10

280

133

216

191

178

38

49

65х50

2 ½”x2”

16

280

141

241

203

191

49

62

80х50

3”x2”

21

280

141

283

216

203

49

74

80х65

3”x2 ½”

28

400

139

283

216

203

62

74

100х80

4”x3”

35

400

150

305

241

229

74

100

150х100

6”x4”

73

650

223

457

406

394

100

150

200х150

8”x6”

120

300

297

521

470

457

150

201

250х200

10”x8”

200

300

378

559

546

533

201

252

5 МПа (Class 300)

20х15

¾”x ½”

3,7

150

81

152

165

152

13

19

25х20

1”x ¾”

5,8

150

85

165

178

165

19

25

40х25

1 ½”x1”

10,5

180

98

191

203

191

32

38

50х40

2”x1 ½”

16,1

280

133

216

232

216

38

49

65х50

2 ½”x2”

24,5

280

141

241

257

241

49

62

80х50

3”x2”

34,7

280

141

283

298

283

49

74

80х65

3”x2 ½”

44

400

139

283

298

283

62

74

100х80

4”x3”

52

400

150

306

321

305

74

100

150х100

6”x4”

100

650

223

403

419

403

100

150

200х150

8”x6”

130

300

297

521

518

502

150

201

250х200

10”x8”

200

400

378

559

584

568

201

252



L-RTJ – фланец под стальную прокладку кольцевого типа овального сечения. L-RF – фланец с соединительным выступом. L-BW – разделка кромок под приварку стык.

Конструкция обладает высокой ремонтопригодностью, двухсторонней герметичностью затвора, пожаробезопасностью по API 607. По запросу производитель изготавливает краны с независимой конструкций шпинделя и пробки, удлинителем штока, тарельчатыми пружинами седел, противовырывным шпинделем, в антистатическом исполнении, с динамически нагруженной камерой сальника.

Материальное исполнение

При ежегодной скорости коррозии менее 0,1 мм краны шаровые нержавеющие фланцевые производят из следующих конструкционных материалов:

Климатическое исполнение

УХЛ1

У1

ХЛ1

У1

Деталь

Нержавеющая сталь

Жаропрочная сталь

Хладостойкая сталь

Углеродистая сталь

Корпус

ASTM A182 F304

ASTM A182 F304H

ASTM A182 F316

ASTM A182 F316H

ASTM A182 F316Ti

ASTM A182 F316L

ASTM A182 F321

ASTM A182 F321H

ASTM A182 F347

ASTM A182 F347H

08Х18Н10Т

12Х18Н10Т

08Х17Н13М2Т

03Х17Н14М3

08Х18Н12Б

ASTM A182 F22

ASTM A182 F44

ASTM A182 F51

ASTM A182 F53

ASTM A182 F55

Monel

Inconel

Alloy 20

ASTM A182 F11

ASTM A182 F22

ASTM A182 F5

ASTM A182 F9

ASTM A182 F91

15Х5М

ASTM A350 LF2

ASTM A350 LF3

ASTM A350 LF5

ASTM A350 LF6

AISI 4130

09Г2С

30ХМА

ASTM A105

Ст 20

Крышка

ASTM A182 F304

ASTM A182 F304H

ASTM A182 F316

ASTM A182 F316H

ASTM A182 F316Ti

ASTM A182 F316L

ASTM A182 F321

ASTM A182 F321H

ASTM A182 F347

ASTM A182 F347H

08Х18Н10Т

12Х18Н10Т

08Х17Н13М2Т

03Х17Н14М3

08Х18Н12Б

ASTM A182 F22

ASTM A182 F44

ASTM A182 F51

ASTM A182 F53

ASTM A182 F55

Monel

Inconel

Alloy 20

ASTM A182 F11

ASTM A182 F22

ASTM A182 F5

ASTM A182 F9

ASTM A182 F91

ASTM A350 LF2

ASTM A350 LF3

ASTM A350 LF5

ASTM A350 LF6

09Г2С

ASTM A105

Cт 20

Шар

ASTM A182 F304

ASTM A182 F304H

ASTM A182 F316

ASTM A182 F316H

ASTM A182 F316Ti

ASTM A182 F316L

ASTM A182 F321

ASTM A182 F321H

ASTM A182 F347

ASTM A182 F347H

08Х18Н10Т

12Х18Н10Т

08Х17Н13М2Т

03Х17Н14М3

08Х18Н12Б

ASTM A182 F22

ASTM A182 F44

ASTM A182 F51

ASTM A182 F53

ASTM A182 F55

Monel

Inconel

Alloy 20

ASTM A182 F11

ASTM A182 F22

ASTM A182 F5

ASTM A182 F9

ASTM A182 F91

AISI 4130

AISI 4140

15Х5М

30ХМА

ASTM A350 LF2

ASTM A350 LF3

ASTM A350 LF5

ASTM A350 LF6

09Г2С

20Х13

30Х13



ASTM A105

Cт 20

Седло

ASTM A182 F304

ASTM A182 F304H

ASTM A182 F316

ASTM A182 F316H

ASTM A182 F316Ti

ASTM A182 F316L

ASTM A182 F321

ASTM A182 F321H

ASTM A182 F347

ASTM A182 F347H

08Х18Н10Т

12Х18Н10Т

08Х17Н13М2Т

03Х17Н14М3

08Х18Н12Б

ASTM A182 F22

ASTM A182 F44

ASTM A182 F51

ASTM A182 F53

ASTM A182 F55

Monel

Inconel

Alloy 20

ASTM A182 F11

ASTM A182 F22

ASTM A182 F5

ASTM A182 F9

ASTM A182 F91

AISI 4130

AISI 4140

15Х5М

30ХМА

ASTM A350 LF2

ASTM A350 LF3

ASTM A350 LF5

ASTM A350 LF6

09Г2С

20Х13

30Х13



ASTM A105

Cт 20

Шпиндель

ASTM A182 F304

ASTM A182 F304H

ASTM A182 F316

ASTM A182 F316H

ASTM A182 F316Ti

ASTM A182 F316L

ASTM A182 F321

ASTM A182 F321H

ASTM A182 F347

ASTM A182 F347H

08Х18Н10Т

12Х18Н10Т

08Х17Н13М2Т

03Х17Н14М3

08Х18Н12Б

ASTM A182 F22

ASTM A182 F44

ASTM A182 F51

ASTM A182 F53

ASTM A182 F55

ASTM A182 F11

ASTM A182 F22

ASTM A182 F5

ASTM A182 F9

ASTM A182 F91

AISI 17-4PH

AISI 4130

AISI 4140

12Х13

20Х13

30Х13

30ХМА



ASTM A182 6a

ASTM A350 LF2

AISI 17-4PH

AISI 4130

AISI 4140

12Х13

20Х13

30Х13

ASTM A182 F6a

12Х13

20Х13

30Х13

Вкладыш седла

PTFE

RPTFE

Nylon 1010

Derlin

PPL

Molon

Devlon V

Nylon 9

Nylon 12

Viton AED

PEEK

PTFE

RPTFE

Nylon 1010

Derlin

PPL

Molon

Devlon V

Nylon 9

Nylon 12

Viton AED

PEEK

PTFE

RPTFE

Nylon 1010

Derlin

PPL

Molon

Devlon V

Nylon 9

Nylon 12

Viton AED

PEEK

PTFE

RPTFE

Nylon 1010

Derlin

PPL

Molon

Devlon V

Nylon 9

Nylon 12

Viton AED

PEEK

Напыление или наплавка на шаре

13Cr

STL

ENP

TCC

CCC

13Cr

STL

ENP

TCC

CCC

13Cr

STL

ENP

TCC

CCC

13Cr

STL

ENP

TCC

CCC

Напыление или наплавка на седле

13Cr

STL

ENP

TCC

CCC

13Cr

STL

ENP

TCC

CCC

13Cr

STL

ENP

TCC

CCC

13Cr

STL

ENP

TCC

CCC

Гайка

ASTM A194 8M/B8

ASTM A194 7

ASTM A194 4

ASTM A194 2H

Шпилька

ASTM A194 8M/B8

ASTM A193 B16

ASTM A320 L7

ASTM A193 B7



В американском стандарте AISI для одних и тех же материалов, но предназначенных для разных технологий производства – отливки, поковки, листовой и сортовой прокат – приняты разные условные обозначения.

Прокат

Аналог ГОСТ

Отливки

Поковки

Эквивалент UNS

304L

03Х18Н11

04Х18Н10–

CF3

S30403

304

08Х18Н10

CF8

S30400

316L

03Х17Н14М2

03Х17Н14М3

CF3M

S31603

316

03Х17Н14М2

CF8M

S31600

317

03Х19Н13М3

CG8M

S31700

Alloy 254

CK3MCuN

Avesta 254 SMO

S31245

Alloy 20

CN7M

Carpenter 20Cb3

N08020

Alloy 825

CU5MCuC

Inconel 825

N08825

Alloy C

CW12MW

Obsolete Hastelloy C

N10002

Alloy C276

CW2M

New Hastelloy C

N10276

Alloy C22

CX2MW

Hastelloy C22

N06022

Alloy 625

ХН75МБТЮ

CW6MC

Inconel 625

N06625

Alloy 600

CY40

Inconel 600

N06600

Alloy 200

CZ100

Nickel 200

N02200

LCB

LCB

J03003

LCC

LCC

J02505

Alloy S

M25S

S-Monel

Alloy 400

M35-1

Monel 400

N04400

Alloy B

N12MV

Obsolete Hastelloy B

N10001

Alloy B2

N7M

Hastelloy B2

N10665

WCB

WCB

J03002

WCC

WCC

J02503



Применяются краны шаровые нержавеющие фланцевые в трубопроводах, транспортирующих следующие вещества:

  • вода питьевая, морская, техническая до 8 бар;
  • растворы солей до 8 бар;
  • пар, сжатый воздух, газы в нейтральным уровнем кислотности PH;
  • антифризы и спирты;
  • водно-гликолевые растворы;
  • аммиак;
  • нефтепродукты темные и светлые.

При хранении, транспортировке запрещено перемещать рукоятку крана в закрытое положение. Стволовой канал должен быть постоянно отрытым.

В наших каталогах имеются нержавеющие шаровые краны, выпущенные по стандартам ГОСТ, DIN, ASME из отечественных и зарубежных сталей.

Возникли вопросы? Задайте их прямо сейчас нашим профессионалам
Ястребов Евгений Владимирович
Ястребов Евгений Владимирович
Генеральный директор
+7(495)120-75-57
Андронова Ирина Васильевна
Андронова Ирина Васильевна
Главный бухгалтер
+7(920) 009-10-08
Среднев Максим Валерьевич
Среднев Максим Валерьевич
Начальник отд. сбыта
+7(930) 056-78-25
Каширников Максим Викторович
Каширников Максим Викторович
Начальник ОТК
+7(495)120-75-57
Миронова Наталия Сергеевна
Миронова Наталия Сергеевна
специалист отдела продаж
+7(930) 056-77-25
Ляляскин Дмитрий Андреевич
Ляляскин Дмитрий Андреевич
специалист отдела продаж
+7(960) 181-09-80
Молостова Татьяна Викторовна
Молостова Татьяна Викторовна
специалист отдела продаж
+7(930) 056-78-85
Белова Елена Николаевна
Белова Елена Николаевна
специалист отдела продаж
+7(930) 805-00-21
Каширникова Мария Вадимовна
Каширникова Мария Вадимовна
специалист отдела продаж
+7(920) 075-56-52
Корешкова Александра Михайловна
Корешкова Александра Михайловна
специалист отдела продаж
+7(904)046-73-76
