Для соединения участков трубопровода с соотношением наружного диаметра труб и толщины их стенки в пределах 6 – 12,5 единиц необходимо использовать отводы толстостенные из стали. Этому параметру соответствуют фасонные изделия нескольких типов, выпускаемых по стандартам ГОСТ, ТУ, ОСТ и СТ.

Экономическая целесообразность проекта является основным критерием его реализации на объекте Москвы. Поэтому очень сложно выбрать из разных стандартов отводы с минимальной себестоимостью производства. Данное руководство создано для удобства посетителей нашего ресурса.

Алгоритм выбора толстостенного отвода

У проектировщика в Москве возникает потребность в толстостенном отводе в двух случаях:

  • стыковка толстостенных труб внутри трубопровода;
  • обеспечение работоспособности отвода под высоким давлением.

Соответственно, существует два варианта решения задачи:

  • выбор фитинга, относящегося к категории толстстенных отводов;
  • использование отвода, предназначенного для давления рабочей среды 10 – 100 МПа.

В первом случае необходима информация по определению категории толстостенных труб и отводов, соответственно. Во втором варианте необходимо знание стандартов РФ, согласно которым выпускаются трубопроводные детали для высокого давления.

Понятие толстостенного отвода

В пункте 2 стандарта ГОСТ 8734 приводится классификация труб в зависимости от соотношения их наружного диаметра к толщине стенки. Это же условие применимо к фасонным изделиям для изменения направления потока рабочей жидкости внутри трубопроводов.

Поэтому отводы толстостенные должны иметь размер Dн/S = 6 – 12,5 единиц. При соотношении менее 6 они становятся особотолстостенными, а более 12,5 – тонкостенными. В трубопроводах используются трубы диаметром 10 – 1420 мм, которые могут считаться толстостенными при толщине стенки 0,8 – 16 мм и 113,6 – 236,6 мм, соответственно.

В 1998 году ОАО «Газпром» выпустило инструкцию по контролю толщины стенки отводов надземных путепроводов. По этому документу в проект должны закладываться фитинги, толщина стенки которых превышает аналогичный параметр трубы на 12 – 25%. Так как максимальные напряжения кольцевые наблюдаются на вогнутой стороне фасонного изделия.

Труб большого диаметра с подобной толщиной стенки промышленность не выпускает. Поэтому для диаметров 10 – 550 мм обычно используются отводы, попадающие под определение толстостенных с D/S = 6 – 12,5 единиц. Для больших диаметров применяются отводы, выполненные в соответствии с ГОСТ, ОСТ и ТУ, изначально предназначенные для высокого давления транспортируемой рабочей среды.

Технологии изготовления отводов

По способу производства все отводы условно делятся на насколько категорий:

  • гнутые – деформация на специальных станках холодным методом и после предварительного разогрева зоны изгиба;
  • крутоизогнутые – протяжка по утолщению рогообразного сердечника или штамповка трубчатой заготовки;
  • штампосварные – штамповка половинок отвода с дальнейшей приваркой друг к другу;
  • сварные – стыковка нескольких элементов друг к другу кольцевым сварным швом.

Во времена СССР из-за дефицита фасонных изделий допускалось использование труб и отводов из них, изогнутых на простейших трубогибах. Подобная практика была практически во всех ЖЭУ. В настоящее время это категорически запрещено регламентом строительных нормативов СП и СНиП.

Сварных и штампосварных отводов, удовлетворяющих требованиям D/S = 6 – 12,5 единиц, не существует. Все они относятся к категории тонкостенных. Поэтому при выборе толстостенного отвода для проекта трубопровода используются фасонные изделия изогнутого типа ОГ или ГО, крутоизогнутые модификации.

Нормативная документация на производство толстостенных отводов

Ни один из существующих стандартов не удовлетворяет на 100% требованиям понятия «толстостенный отвод». Поэтому фитинги берутся из них выборочно. Например, в ГОСТ 30753 крутоизогнутый отвод типа 2D с радиусом изгиба, равным наружному диаметру трубчатой заготовки диаметром DN 65 имеет два варианта исполнения:

  • из трубы с наружным диаметром 76,1 мм и толщиной стенки 7,1 мм;
  • из аналогичной трубы, но с толщиной стенки 5 мм.

В первом случае соотношение D/S = 76,1/7,1 = 10,7 единиц, что укладывается в норматив 6 – 12,5. И позволяет отнести изделие к категории толстостенных отводов.

Во втором варианте соотношение D/S = 76,1/5 = 15,2 единиц, что больше нормативных 12,5. Отвод относится к категории тонкостенных. В свою очередь, стандарт ссылается на технические требования ГОСТ 17380, согласно которым оба отвода пригодны для номинального давления 16 МПа.

Если фитинг с толщиной стенки 5 мм планируется эксплуатировать при большем давлении, потребуется дополнительный прочностной расчет.

Варианты толстостенных отводов содержатся в следующих стандартах:

  • ОСТ 34-42.661 – гнутые горячим способом ОГ;
  • ОСТ 108.321.12 – горячедеформированные гнутые отводы ОГ;
  • ГОСТ 24950 – холодное гнутье отводов ГО;
  • ГОСТ 22793 – отводы ГО, полученные холодным методом изгиба;
  • ТУ 51-515 – горячедеформированные ОГ фитинги;
  • ТУ 1469-014-01395041 – горячетянутые ОГ отводы;
  • ТУ 1469-002-05777029 – ОГ фитинги по горячему способу производства;
  • ОСТ 36-42 – гнутье с предварительным разогревом заготовки, обозначение ОГ;
  • ОСТ 34-10-420 – горячегнутые ОГ отводы;
  • ГОСТ 30753 – крутоизогнутые 2D отводы;

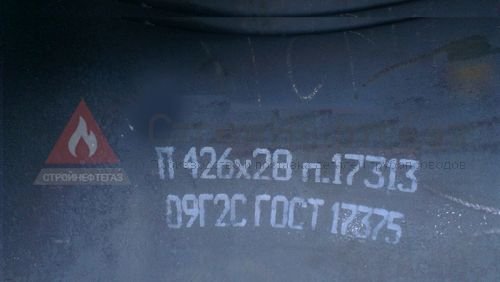

  • ГОСТ 17375 – крутоизогнутые 3D отводы;
  • ОСТ 34.10.699 – отводы крутоизогнутые;
  • СТО ЦКТИ – отводы гнутые и крутоизогнутые;
  • ОТТ КТН – гнутые отводы.

В отдельную категорию вынесены колена для высокого давления, выполненные по ГОСТ 22818 (32 МПа и 100 МПа) и точеные угольники по ГОСТ 22820. Эти трубопроводные детали так же подходят для ответственных участков путепроводов.

Предоставляем бесплатно высококвалифицированную информационную поддержку от наших экспертов. Это позволит учесть абсолютно все эксплуатационные нюансы и проектные требования.
