Задвижка 30лс76нж

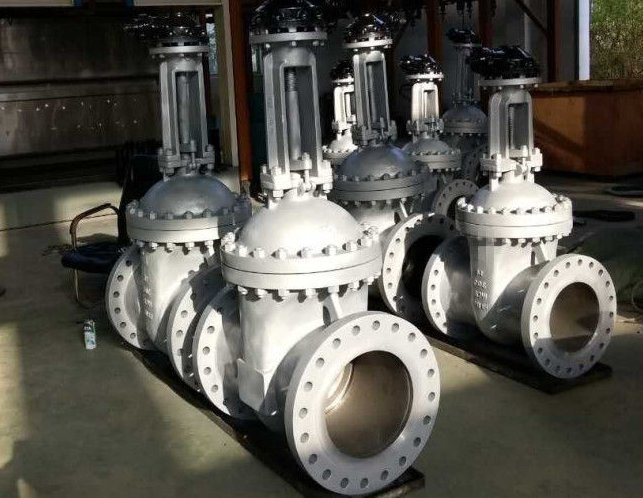

Задвижка 30с76нж

Первая задвижка клиновая 30с76нж была выпущена в 1977 году отечественным производителем Тяжпромарматура (г. Алексин). Именно коллектив этого предприятия первым в СССР разработал ТУ 26-07-1169. До 2007 года запорная арматура обозначалась ЗКЛПЭ-64 или МА11057.

Расшифровка

Согласно стандарту 036 от 2007 года, разработанному НПФ ЦКБА РФ, и стандарту ГОСТ Р52720 этого же года издания, изделие 30с76нж расшифровывается по специальным таблицам, как:

  • 30 – задвижка;
  • с – корпус из углеродистой стали;
  • 76 – тип исполнения арматуры;
  • нж – покрытие поверхностей запорного узла нержавеющей сталью.

В свою очередь, таблица №6 из СТ ЦКБА 036 уточняет конструкцию задвижки:

  • запорный узел – клин/седло;
  • шпиндель – выдвижного типа;
  • присоединение к трубопроводу – фланцы FF или RF (по заказу RTJ, TF/GF) или патрубки под сварку;
  • орган управления – штурвал, электропривод, редуктор цилиндрический/конический либо шарнирная муфта;
  • PN 64 кгс/см2;
  • DN 50 – 1200 мм;
  • T – от -40°С до +300°С.
  • обозначение по КД – МА11057, ЗЛ11007, Е11005, ПТ11009, ПТ11005, ПТ11003, ПТ11084;

В отличие от ГОСТ техусловия разрабатываются конструкторскими бюро отдельных предприятий РФ. Поэтому существует несколько не основных стандартов ТУ26-07:

  • от 1977 года – номер 1169, разработано Тяжпромарматура (Алексин);
  • от 1985 года – за номером 361, разработчик АО «Знамя труда»;
  • от 1986 года – номер 377 и 1298, разработчики ПО Казтяжпромарматура и ПО Киевпромарматура, соответственно;
  • от 1996 года – за номером 1125, разработчиком является ОАО Пензтяжпромарматура.

Поскольку собрана клиновая задвижка 30с76нж в корпусе из углеродистой стали, но имеет выдвижной шпиндель и нержавеющие наплавки на рабочих поверхностях затвора, ее можно использовать в локальных трубопроводах и напорных магистралях, транспортирующих газообразные/жидкие нефтепродукты и фракции, масла, пар и воду.

Особенности конструкции

Изначально клиновая задвижка 30с76нж включает в себя следующие технические решения:

  • клин – чаще всего двухдисковый, реже жесткий или упругий;
  • уплотнения шпинделя – сальник на выходе из крышки;
  • корпус – чаще всего литой, некоторые производители применяют штампованные и штампосварные корпуса;
  • шпиндель – выдвижной для увеличения эксплуатационного ресурса.

В верхнем рабочем положении («открыто») клин задвигается во внутреннюю полость корпуса или верхней крышки. Из-за чего увеличивается расход конструкционного материала и габариты запорной арматуры. Очень редко производители выпускают по заказу задвижки клиновые 30с76нж с не выдвижным шпинделем, если арматура используется в замкнутом пространстве.

Характеристики

По умолчанию трубопроводная арматура 30с76нж имеет следующие габариты:

DN Длина (мм) Высота (мм) Диаметр Вес (кг)
штурвал редуктор эл/привод штурвал фланец
50 270 443 345 250 135 32
80 321 539 420 300 170 53
100 359 625 485 350 200 75
150 447 999 660 400 280 151
200 536 1020 800 450 345 240
250 625 1218 1500 1130 500 400 376
300 714 1356 1695 1335 600 460 490
400 867 2010 1550 700 585 1295

Имеет клиновая задвижка 30с76нж следующие значения крутящего момента на штурвале и количество полных оборотов для перевода клина из одного крайнего рабочего положения в другое:

Номинальный диаметр (мм) Усилие затяжки маховика (Нм) Обороты шпинделя
50 130 14,5
80 160 17
100 220 22
150 250 26,5
200 350 35
250 580 43
300 800 39
400 1492 48

Согласно гарантийным обязательствам производителя арматура 30с76нж имеет среднее значение наработки, ресурса и срока службы 500 и 2500 циклов и 10 лет, соответственно.

Область применения

При использовании конструкционного материала углеродистая сталь для крышки и корпуса запорной арматуры задвижка клиновая 30с76нж становится бюджетным вариантом для напорных магистралей и локальных трубопроводов внутри предприятий, необходимых для выполнения заданных технологических процессов.

С одной стороны, это несколько снижает область применения арматуры 30с76нж, так как стальной корпус не предназначен для эксплуатации в агрессивных средах. С другой стороны, сфер народного хозяйства, где может потребоваться клиновая задвижка 30с76нж, достаточно много:

  • ЖКХ – системы ХВС/ГВС, канализации внутренней, наружной, ливневой, газопроводы и паропроводы, системы обогрева;
  • предприятия нефтегазодобывающей и перерабатывающей отрасли – газопроводы, нефтепроводы, УКПН, газгольдеры, обвязка резервуаров и устья скважин;
  • подразделения химической промышленности – перекачка не агрессивных сред;
  • сельское хозяйство – орошение полей и полив теплиц.

Востребована клиновая задвижка 30с76нж индивидуальными застройщиками, компаниями, занимающимися возведением таунхаусов, коттеджных и вахтовых поселков, стройгородков.

Варианты исполнения

Согласно маркировке клиновой задвижки 30с76нж арматура этого типа комплектуется литым корпусом из углеродистой стали 20Л, 25Л (реже 35Л) или штампосварным корпусом из стали 20 – 25. Шпиндель выдвижной, клин двухдисковый с наплавлением на поверхности его дисков и колец седла нержавеющей стали. Штурвал для ручного управления трубопроводной арматурой используется для малых диаметров. При увеличении усилия затяжки удобнее использовать механический редуктор либо электропривод.

Существуют варианты исполнения с не выдвижным шпинделем, патрубками под приварку вместо стандартных фланцев. По заказу производитель поставляет задвижку 30с76нж с ответными фланцами.

Большинство сервисов, обеспечивающих мелкооптовые и розничные поставки запорной арматуры и деталей трубопроводов, включают задвижки 30с76нж в общую категорию для номинального давления 6,3 МПа. В нее так же относятся модификации с корпусом из нержавейки 12Х18Н9ТЛ под маркировкой 30нж76нж или легированной стали 20ГЛ, обозначаемые 30лс76нж.

На нашем сервисе имеются все указанные позиции ассортимента, а эксперты СтройНефтеГа оказывают квалифицированную техническую и информационную поддержку нашим клиентам в момент обращения.
