Отводы гнутые ГОСТ 22793-83

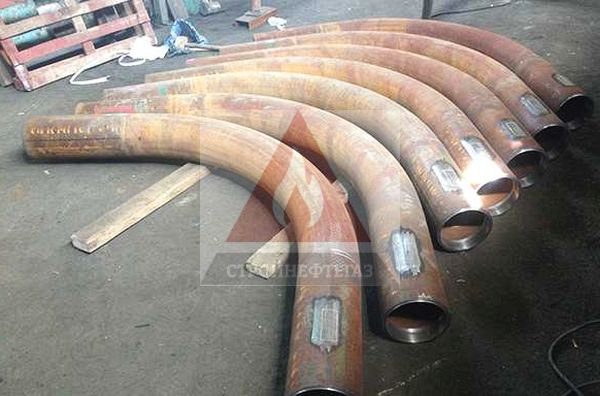

Отвод ГОСТ 22793-83, 6 – 200 мм гнутый

Создавался отвод ГОСТ 22793 для предприятий химической отрасли и нефтяной промышленности. Применяется при сооружении трубопроводов любых категорий, без каких либо ограничений. При изготовлении гнутых отводов используются три государственных стандарта ГОСТ, два десятка отраслевых стандарта ОСТ и множество технических условия ТУ определенных заводов производителей.

Конкретно ГОСТ 22793 рассматривает отводы, согнутые холодным методом, из бесшовной трубы из углеродистой стали и нержавейки с внутренним диаметром 6 – 200 мм и стандартными углами изгиба – 15°, 30°, 45°, 60° и 90°.

Технология изготовления

За время существования фитингов разработано несколько методов их изготовления – литье, штамповка, сварка, гибка и разные сочетания указанных технологий. В процессе гибки по различным ГОСТ можно получить отвод двух типов:

  • крутоизогнутый – малый радиус, углы 45°, 60° и 90°, малый вес, диаметр от 40 мм.
  • гнутый – радиус изгиба вдвое больше, на концах изделия есть прямые участки.

С одной стороны, материалоемкость производства крутоизогнутых фитингов по ГОСТ значительно ниже. Зато необходимы дорогостоящие станки, расходующие энергию, и требующие высокой квалификации специалистов. Гнутые отводы изготавливают на трубогибах, поэтому энергоемкость очень низкая, но повышен расход конструкционного материала.

Плюсы и минусы гнутых отводов

Изначально толщина стенок бесшовной трубы одинакова на всех участках. Однако при изгибании такого изделия металл утолщается на внутреннем радиусе и становится тоньше снаружи из-за вытягивания. Во избежание подобного эффекта радиус изгиба увеличивается до 3 – 4 диаметров трубы, а внутрь нее засыпается песок, устанавливаются заглушки.

Основными недостатками гнутого отвода по ГОСТ 22793 являются:

  • увеличение габаритов трубопровода из-за больших размеров фитинга;
  • повышенная материалоемкость;
  • наличие прямых участков возле зоны изгиба.

Достоинства отвода по ГОСТ 22793 перевешивают его минусы:

  • увеличенный диапазон условного диаметра;
  • пригодность для трубопроводов высокого давления;
  • высокое качество исполнения;
  • универсальность для разных рабочих сред.

В проекты трубопроводов обычно закладываются крутоизогнутые отводы, которые легче и компактнее гнутых аналогов. Однако в нефтегазодобывющей и перерабатывающей отрасли существуют специальные требования к элементам трубопроводов.

В этом случае используются отводы, выполненные по нормативам ГОСТ 22793. Например, если необходимы отводы из легированной стали редкой марки или требуется большая толщина трубы, альтернативы не существует в принципе.

Область применения

Из-за высокой материалоемкости и стоимости, соответственно, отводы, изогнутые холодным способом по нормам ГОСТ 22793 для магистралей высокого давления, применяются в следующих случаях:

  • нефтяная промышленность – для магистралей давлением в пределах 100 Па;
  • газодобывающая отрасль – перекачивающие трубопроводы;
  • переработка нефти и газа – обвязка газгольдеров и резервуаров;
  • химические предприятия – контуры высокого давления;
  • бытовая сфера – только при особых условиях к материалам отводов;
  • ЖКХ – для обеспечения многократного запаса прочности систем жизнеобеспечения населенных пунктов;
  • энергетическая отрасль – при необходимости использования углов 30 и 45 градусов.

При проектировании следует учесть, что стандарт ГОСТ 22793 регламентирует выпуск фитингов, изогнутых холодным способом. Гнутые отводы из шовной трубы с индукционным нагревом заготовок производятся по нормативной документации конкретных заводов – ТУ.

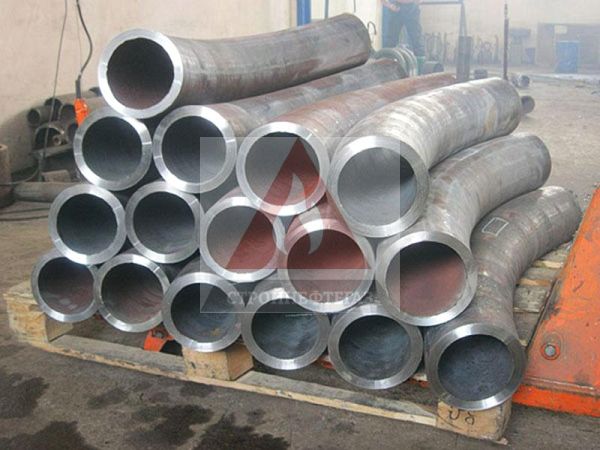

Холодногнутые отводы обладают характерными особенностями:

  • фитинги диаметром в пределах 100 мм перевозят в контейнерах, больше 100 мм в вагонах;
  • изделия пригодны для всех категорий трубопроводов;
  • холодногнутые фитинги бывают исключительно гладкими в отличие от горячегнутых, у которых есть варианты волнистого и складчатого исполнения.

Длина прямых участков после радиусного закругления по ГОСТ составляет минимум 100 при диаметре до 150 мм либо 200 мм для сечения более 150 мм.

Регламент ГОСТ 22793

В 1983 году разработан государственный стандарт ГОСТ 22793, действующий и в настоящее время. В нем указан регламент, согласно которому производятся холодногнутые отводы из углеродистой и нержавеющей стали:

  • назначение – трубопроводы предприятий, выпускающих удобрения на основе минералов и нефтехимическая отрасль;
  • диаметр – 6 – 200 мм;
  • угол изгиба – 15 – 60 градусов с шагом 15 градусов и 90°;
  • давление – 100 – 1000 кгс/см2;
  • температурный диапазон среды – -50°/+510°;
  • длина прямого участка – 100 мм или 200 мм минимум для диаметра до 150 мм и больше этого значения, соответственно.

Заказчик может согласовать с производителем изменение длины прямого участка. Однако минимальное значение по ГОСТ 22793 не должно быть меньше длины закругления. Другими словами, отводы должны устанавливаться в разрыв прямолинейных участков трубопровода без дополнительной подгонки, обеспечивая проектный угол изменения направления потока.

В соответствии с указанным ГОСТ маркируются отводы буквами ГО и цифрами через дефис в определенной последовательности, типа ГО А-АА-АА-ААА-АААхАА-АААА:

  • первая цифра обозначает конструкционное исполнение отвода 1 до 4;
  • вторая группа цифр указывает на угол изгиба, 15 – 90 градусов, соответственно;
  • третья серия указывает присоединительный диаметр, от 6 мм до 200 мм включительно;
  • затем следует номинальное давление, на которое рассчитан отвод;
  • следом стоит диаметр трубчатой заготовки и толщина стенки, например, 127х20;
  • последним идет конструкционный материал, например, марка стали 20Х3МВФ.

Для реализации проектов трубопроводов должны применяться исключительно соответствующие ГОСТ отводы. Изогнутые самостоятельно на объекте фитинги не обладают необходимым ресурсом.

Наши заказчики получают экспертную поддержку при выборе фитингов для сооружения трубопроводов не одинакового целевого назначения. Для этого достаточно связаться со специалитсами компании ООО "СтройНефтеГаз"
