Cтруевыпрямитель для расходомера газа

Струевыпрямитель⁚ производство и поставка

В современных промышленных системах‚ где требуется высокая точность измерения расхода жидкостей или газов‚ струевыпрямители играют ключевую роль. Компания ООО "СтройНефтеГаз" г. Павлово специализируется на производстве и поставке различных типов струевыпрямителей‚ отвечающих самым строгим отраслевым стандартам.

Что такое струевыпрямитель и зачем он нужен?

В мире промышленных измерений точность играет решающую роль. Особенно это актуально‚ когда речь идет об измерении расхода жидкостей или газов в трубопроводах. Для обеспечения максимальной точности измерений расходомеров (например‚ вихревых или ультразвуковых) применяются специальные устройства ー струевыпрямители. Они решают критически важную задачу, стабилизируют поток рабочей среды‚ обеспечивая его ламинарный (плавный и упорядоченный) характер.

Давайте разберемся подробнее‚ как это работает. Представьте себе обычный трубопровод. В большинстве случаев форма трубопровода далека от идеальной‚ в нем могут присутствовать изгибы‚ соединения‚ клапаны и другие элементы. Все эти факторы приводят к появлению завихрений‚ турбулентности и неравномерности потока. Такая ситуация негативно сказывается на точности показаний расходомеров‚ которые рассчитаны на работу с стабильным и предсказуемым потоком.

Именно здесь на помощь приходят струевыпрямители. Они представляют собой конструкции‚ устанавливаемые перед расходомером и состоящие из набора параллельных трубок или пластин‚ расположенных внутри корпуса. Проходя через струевыпрямитель‚ турбулентный поток разбивается на множество мелких струй‚ которые‚ взаимодействуя друг с другом‚ выравниваются и приобретают ламинарный характер. В результате на выходе из струевыпрямителя формируется равномерный поток с минимальным уровнем завихрений.

Применение струевыпрямителей дает ряд преимуществ⁚

• Повышение точности измерений⁚ Ламинарный поток позволяет расходомеру производить более точные измерения‚ что особенно важно для учета ценных или опасных сред.
• Сокращение длины прямолинейного участка⁚ Струевыпрямитель ускоряет стабилизацию потока‚ что позволяет сократить длину прямолинейного участка трубопровода перед расходомером. Это упрощает монтаж и экономит место.
• Универсальность⁚ Струевыпрямители совместимы с различными типами расходомеров и могут использоваться для широкого спектра сред‚ включая жидкости‚ газы и пар.

Таким образом‚ струевыпрямитель — это незаменимый элемент современных систем измерения расхода‚ который гарантирует высокую точность и надежность показаний в самых сложных промышленных условиях.

Типы струевыпрямителей

Выбор оптимального типа струевыпрямителя, это важный этап проектирования системы измерения расхода; Существует несколько распространенных типов струевыпрямителей‚ каждый из которых обладает своими особенностями‚ преимуществами и областями применения. Давайте рассмотрим основные из них⁚

1. Трубчатые струевыпрямители⁚ Это наиболее распространенный тип‚ представляющий собой конструкцию из набора параллельных трубок‚ закрепленных внутри корпуса. Трубки могут быть изготовлены из различных материалов‚ таких как нержавеющая сталь‚ алюминий или пластик‚ в зависимости от свойств рабочей среды. Трубчатые струевыпрямители эффективно устраняют завихрения потока‚ обеспечивая его равномерное распределение по сечению трубопровода.
2. Пластинчатые струевыпрямители⁚ Вместо трубок в этих конструкциях используются параллельно расположенные пластины. Пластины также могут быть выполнены из различных материалов и иметь различную форму для достижения оптимальных характеристик потока. Пластинчатые струевыпрямители часто применяются в случаях‚ когда требуется минимальное гидравлическое сопротивление.
3. Ячеистые струевыпрямители (сотовые)⁚ Этот тип характеризуется наличием ячеистой структуры‚ образованной пересекающимися пластинами. Ячеистые струевыпрямители обеспечивают высокую эффективность выпрямления потока и обладают относительно низким гидравлическим сопротивлением.
4. Струевыпрямители типа "лопаточный завихритель"⁚ Эти устройства используют специальные лопатки для создания контролируемого завихрения потока‚ что способствует его быстрому выпрямлению на небольшом участке трубопровода.

Выбор конкретного типа струевыпрямителя зависит от множества факторов‚ включая⁚

• Тип расходомера;
• Свойства и параметры рабочей среды (вязкость‚ плотность‚ температура‚ наличие твердых частиц);
• Диаметр трубопровода;
• Требования к точности измерений;
• Допустимый уровень потерь давления.

Грамотный подбор типа и параметров струевыпрямителя позволяет добиться максимальной эффективности работы расходомера и обеспечить высокую точность измерений в течение длительного времени.

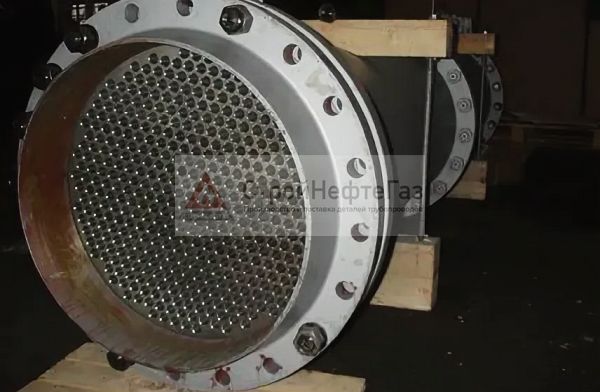

Трубчатый струевыпрямитель⁚ особенности конструкции и применения

Трубчатые струевыпрямители — это один из наиболее распространенных и эффективных типов устройств‚ применяемых для стабилизации потока в трубопроводах. Их популярность обусловлена рядом преимуществ‚ включая простую конструкцию‚ высокую эффективность и универсальность применения.

Конструктивно трубчатый струевыпрямитель представляет собой набор параллельных трубок определенной длины‚ закрепленных внутри корпуса. Диаметр и количество трубок подбираются в зависимости от диаметра трубопровода и требуемой степени выпрямления потока.

Принцип действия трубчатого струевыпрямителя основан на разбиении турбулентного потока на множество мелких струй‚ проходящих через отдельные трубки. Внутри трубок поток становится более упорядоченным‚ а его скорость выравнивается. На выходе из струевыпрямителя эти струи объединяются‚ формируя более равномерный и стабильный поток с минимальным уровнем завихрений.

Трубчатые струевыпрямители находят широкое применение в различных отраслях промышленности‚ включая⁚

• Нефтегазовая промышленность⁚ Измерение расхода нефти‚ газа‚ продуктов переработки;
• Химическая промышленность⁚ Дозирование и контроль расхода химических реагентов;
• Энергетика⁚ Измерение расхода пара и воды на ТЭЦ‚ котельных;
• Пищевая промышленность⁚ Контроль расхода жидких пищевых продуктов;
• Водоснабжение и водоотведение⁚ Учет расхода воды в системах водоснабжения и канализации.

Основные преимущества трубчатых струевыпрямителей⁚

• Высокая эффективность выпрямления потока;
• Простота конструкции и монтажа;
• Низкие потери давления;
• Устойчивость к воздействию агрессивных сред;
• Долговечность и надежность в эксплуатации.

При выборе трубчатого струевыпрямителя необходимо учитывать диаметр трубопровода‚ свойства рабочей среды‚ требования к точности измерений и другие факторы. Оптимальный выбор струевыпрямителя обеспечивает высокую точность работы расходомера и стабильность показаний в течение длительного времени.

Фланцевый струевыпрямитель⁚ преимущества и недостатки

Фланцевый струевыпрямитель – это разновидность устройств для стабилизации потока‚ которая отличается удобством монтажа и демонтажа благодаря своей конструкции. Он представляет собой модуль‚ устанавливаемый в разрыв трубопровода и фиксируемый с помощью фланцев. Внутри модуля располагается выпрямляющий элемент‚ который может быть выполнен в виде набора трубок‚ пластин или ячеистой структуры.

Фланцевые струевыпрямители обладают рядом преимуществ‚ делающих их привлекательным выбором для многих применений⁚

• Простота монтажа и демонтажа⁚ Установка и замена фланцевого струевыпрямителя производиться быстро и легко благодаря фланцевому соединению. Это особенно важно в условиях ограниченного пространства или при необходимости регулярного технического обслуживания.
• Универсальность⁚ Фланцевые струевыпрямители могут быть установлены в трубопроводы различных диаметров и материалов.
• Широкий выбор материалов⁚ В зависимости от свойств рабочей среды и условий эксплуатации корпус и выпрямляющий элемент могут быть изготовлены из различных материалов ー нержавеющей стали‚ алюминия‚ пластика и др.
• Высокая эффективность выпрямления⁚ Фланцевые струевыпрямители обеспечивают эффективное выравнивание потока и снижение турбулентности‚ что повышает точность измерений расходомерами.

Однако‚ как и у любого другого технического решения‚ у фланцевых струевыпрямителей есть некоторые недостатки‚ которые следует учитывать при выборе⁚

• Более высокая стоимость⁚ По сравнению с некоторыми другими типами струевыпрямителей (например‚ трубчатыми) фланцевые модели могут иметь более высокую стоимость из-за сложности конструкции и наличия фланцевого соединения.
• Повышенные требования к качеству монтажа⁚ Для обеспечения герметичности соединения и предотвращения протечек необходимо тщательно соблюдать технологию монтажа фланцевого струевыпрямителя.

В целом‚ фланцевые струевыпрямители ౼ это надежное и эффективное решение для стабилизации потока в трубопроводах‚ которое особенно удобно в случаях‚ когда требуется возможность быстрого монтажа и демонтажа. Однако при выборе следует учитывать как преимущества‚ так и недостатки этого типа струевыпрямителей и сопоставлять их с конкретными требованиями системы измерения расхода.

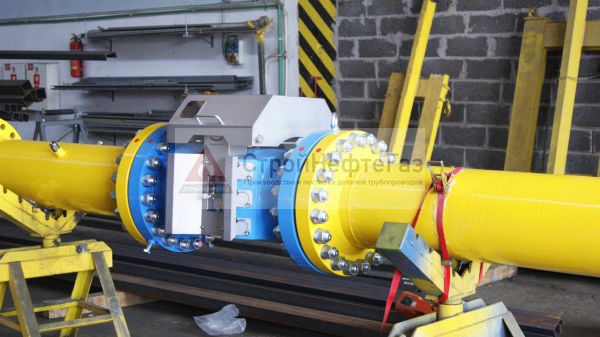

Струевыпрямитель для расходомера⁚ как выбрать подходящую модель

Правильный выбор струевыпрямителя для расходомера – это залог точности измерений и стабильной работы всей системы. Не существует универсального решения‚ подходящего для всех случаев‚ поэтому при выборе необходимо учитывать целый ряд факторов и параметров.

Вот ключевые аспекты‚ на которые стоит обратить внимание⁚

1. Тип расходомера⁚ Разные типы расходомеров (вихревые‚ ультразвуковые‚ электромагнитные и др.) имеют разную чувствительность к турбулентности потока. Например‚ вихревые расходомеры более чувствительны к искажениям потока‚ чем ультразвуковые‚ и требуют более эффективного струевыпрямления.
2. Характеристики рабочей среды⁚ Вязкость‚ плотность‚ температура‚ давление‚ наличие твердых частиц или пузырьков газа – все эти факторы влияют на выбор материала и конструкции струевыпрямителя. Например‚ для агрессивных сред подойдут модели из нержавеющей стали‚ а для сред с высокой вязкостью могут потребоваться струевыпрямители с особым профилем.
3. Диаметр трубопровода⁚ Диаметр струевыпрямителя должен соответствовать диаметру трубопровода‚ чтобы обеспечить эффективное выпрямление потока по всему сечению.
4. Требования к точности измерений⁚ Чем выше требования к точности измерений‚ тем более эффективный струевыпрямитель потребуется. В некоторых случаях может потребоваться установка нескольких струевыпрямителей последовательно.
5. Допустимый уровень потерь давления⁚ Любой струевыпрямитель создает некоторое сопротивление потоку‚ что приводит к потерям давления. Важно выбрать модель‚ которая обеспечит необходимое выпрямление потока при минимальных потерях давления.
6. Условия монтажа⁚ При выборе стоит учитывать доступное пространство для монтажа‚ возможность отключения участка трубопровода‚ требования к обслуживанию и другие особенности конкретной системы.

Помимо перечисленных факторов‚ рекомендуется обратиться к документации на расходомер и струевыпрямитель‚ где производители указывают рекомендации по выбору и установке. Также полезно проконсультироваться со специалистами‚ которые помогут подобрать оптимальную модель струевыпрямителя‚ исходя из конкретных условий и требований системы измерения расхода.

Фильтр струевыпрямитель⁚ для чего используется и как работает

В промышленных системах‚ где точность измерения расхода крайне важна‚ а рабочая среда может содержать механические примеси‚ обычный струевыпрямитель может быть недостаточным. В таких случаях на помощь приходит комбинированное устройство – фильтр струевыпрямитель‚ объединяющий в себе функции очистки потока и его стабилизации.

Фильтр струевыпрямитель – это устройство «два в одном»‚ которое не только выпрямляет поток‚ но и одновременно очищает его от механических примесей. Он особенно актуален в системах с повышенными требованиями к чистоте рабочей среды‚ например‚ при измерении расхода газа‚ пара‚ вязких жидкостей‚ а также жидкостей‚ содержащих твердые частицы.

Работа фильтра струевыпрямителя основана на сочетании двух принципов⁚

1. Фильтрация⁚ На входе устройства располагается фильтрующий элемент (сетка‚ перфорированная пластина и т.д.)‚ который задерживает твердые частицы‚ препятствуя их попаданию в расходомер и другие элементы системы. Тип и размер ячеек фильтрующего элемента подбираются в зависимости от размера и характера примесей.
2. Струевыпрямление⁚ После прохождения фильтрующего элемента поток поступает в зону струевыпрямления‚ где происходит его выравнивание и устранение турбулентности по принципу‚ аналогичному обычному струевыпрямителю.

Применение фильтра струевыпрямителя дает ряд преимуществ⁚

• Защита расходомера от повреждений⁚ Механические примеси могут повредить измерительные элементы расходомера‚ приводя к его неисправности. Фильтр предотвращает попадание таких примесей в расходомер‚ увеличивая срок его службы.
• Повышение точности измерений⁚ Наличие твердых частиц в потоке может искажать показания расходомера. Очистка потока с помощью фильтра позволяет добиться более точных результатов измерений.
• Снижение затрат на обслуживание⁚ Регулярная очистка фильтра струевыпрямителя ౼ это простая и быстрая процедура‚ которая позволяет поддерживать его эффективность и продлевать срок службы всей системы измерения расхода.

Выбор фильтра струевыпрямителя осуществляется с учетом тех же факторов‚ что и выбор обычного струевыпрямителя (тип расходомера‚ характеристики среды‚ диаметр трубопровода и т.д.). Дополнительно необходимо определить тип и размер фильтрующего элемента‚ исходя из размера и количества примесей в рабочей среде.

Производство струевыпрямителей⁚ на что обратить внимание

Струевыпрямитель – это устройство‚ от качества которого напрямую зависит точность измерений расхода и стабильность работы всей системы. Поэтому производство струевыпрямителей – сложный технологический процесс‚ требующий высокой квалификации‚ современного оборудования и строгого контроля на всех этапах.

Вот основные аспекты‚ на которые следует обратить внимание при оценке производства струевыпрямителей⁚

1. Конструкторско-технологическая база⁚ Производитель должен располагать опытным конструкторским бюро и технологическим отделом‚ способным разрабатывать и внедрять в производство струевыпрямители различных типов и конфигураций в соответствии с требованиями заказчика и особенностями применения.
2. Оборудование и технологии⁚ Для производства высококачественных струевыпрямителей необходимо современное оборудование для обработки металла‚ сварки‚ сборки и контроля качества. Важную роль играют также используемые технологии производства‚ обеспечивающие точность размеров‚ качество сварных швов и соответствие продукции требованиям нормативной документации.
3. Материалы⁚ Выбор материалов для производства струевыпрямителей зависит от свойств рабочей среды‚ температуры‚ давления и других факторов. Необходимо использовать только высококачественные материалы‚ сертифицированные для применения в данных условиях эксплуатации. Это может быть нержавеющая сталь различных марок‚ алюминий‚ пластик и др.
4. Контроль качества⁚ На всех этапах производства должен осуществляться строгий контроль качества продукции. Это включает в себя входной контроль материалов‚ операционный контроль на каждой стадии производственного процесса и приемочный контроль готовой продукции. Важным этапом является также проведение испытаний готовых струевыпрямителей на соответствие требованиям по точности‚ прочности и другим параметрам.
5. Опыт и квалификация персонала⁚ Качество продукции зависит не только от оборудования и технологий‚ но и от профессионализма сотрудников. Важно‚ чтобы на предприятии работали опытные специалисты‚ обладающие необходимыми знаниями и навыками для производства высококачественных струевыпрямителей.

При выборе поставщика струевыпрямителей рекомендуется обращать внимание на репутацию компании‚ ее опыт работы на рынке‚ наличие необходимых сертификатов и разрешительной документации. Важно также уточнить условия гарантийного и посгарантийного обслуживания.
