Отвод гнутый СТО ЦКТИ: высокие стандарты для сложных трубопроводных решений

Последняя редакция стандартов организаций по выпуску трубопроводных деталей энергетических объектов была выполнена сотрудниками Белгородского завода Энергомаш и специалистами НПО ЦКТИ в 2009 году. В результате свежей версией на крутоизогнутые отводы стали стандарты СТО ЦКТИ 321.03, 321.06, 321.12 и 321.12. На штампованные фасонные изделия разработаны СТО ЦКТИ 321.04 и 321.07, на штампосварные фитинги СТО ЦКТИ 321.08, а на отвод гнутый СТО ЦКТИ 321.01, 321.02, 321.05, 321.11 и 321.13.

Пять последних стандарта распространяются на отводы СТО ЦКТИ из разных конструкционных материалов, под неодинаковые эксплуатационные условия и категории паропроводов.

Область использования отраслевых стандартов ЦКТИ серии 321

С 1982 по 2008 год проектно-исследовательское бюро им. Ползунова совместно с представителями ЗАО Энергомаш-БЗЭМ разработало 80 стандартов предприятия СТО для выпуска сборочных единиц и отдельных деталей трубопроводов тепловых станций энергетической отрасли с рабочими средами – горячая вода и пар. В 2009 году техническая документация была отредактирована, с 1 мая 2010 года новые СТО ЦКТИ вступили в законную силу.

При этом в 64 стандартах введен новый, более высокий эксплуатационный ресурс 200000 часов, а в 16 СТО он остался прежним – 100000 часов. Допускается производство ремонта существующих паропроводов теплостанций изделиями, произведенными по устаревшим стандартам 1982 года ОСТ 108.321.18 – 108.321.21. Документация не согласовывается с Ростехнадзором, утверждена Гендиректором ОАО НПО ЦКТИ (приказ за номером 373).

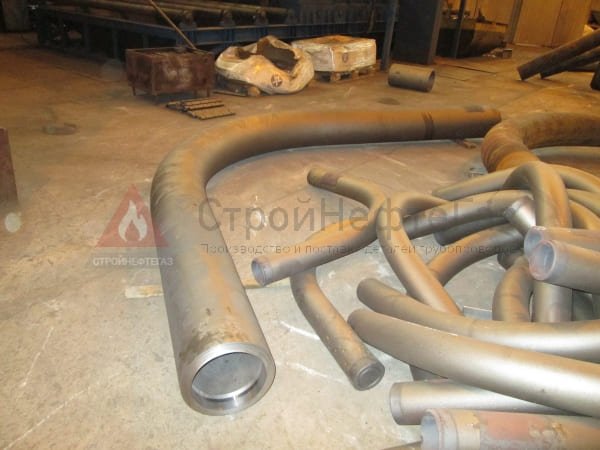

Стандарт СТО ЦКТИ 321.01

В данный стандарт собраны отводы гнутые СТО ЦКТИ из стали 15ГС (по умолчанию) и ст. 20, 16ГС (по согласованию с заказчиком) с ресурсом 200 тысяч часов. Назначение фитингов:

• трубопроводы тепловых станций I категории, но только для запитывания систем;
• углы изгиба стандартные 15 – 90° с интервалом 15°;
• режимы эксплуатации 280°С/373 кгс/см², 250°С/235 кгс/см², 215°С/181 кгс/см²;
• наружный диаметр отводов 16 – 465 мм, DN 10 – 350 мм, толщина стенки трубы 4 – 60 мм.

Маркировка гнутых отводов по СТО ЦКТИ 321.01 расшифровывается по таблице. Для них существует всего 115 вариантов исполнения, по 5 на диаметр согласно углам изгиба. Например, 039 СТО ЦКТИ 321.01 соответствует отводу с наружным диаметром 377 мм, номинальным диаметром 300 мм, радиусом изгиба 1500 мм, углом изгиба 60°, толщиной стенки 50 мм, прямыми участками по 800 мм и длиной развертки 85 мм.

Перейти в каталог отводов гнутых СТО ЦКТИ

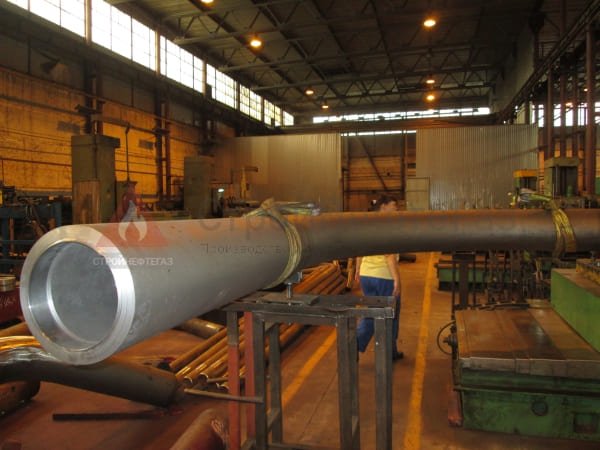

Стандарт СТО ЦКТИ 321.02

Этот стандарт рассматривает производство отводов СТО ЦКТИ из стали марки 20 и 15ГС с эксплуатационным ресурсом 200 тысяч часов для следующих категорий трубопроводов теплостанций:

• 4 – с режимами 250°С/235 кгс/см², 215°С/235 кгс/см², 215°С/181 кгс/см²;
• 1 – с режимом эксплуатации 450°С/39 кгс/см²;
• 2 – с эксплуатационными режимами 145°С/74,5 кгс/см² и 340°С/43 кгс/см²;
• 2 – с режимом 200°С/39 кгс/см².

Углы изгиба в стандартном исполнении кратны 15°, по заказу кратны 5°, диапазон изгиба в пределах 90°. Наружный и номинальный диаметр 16 – 219 мм и 10 – 200 мм, соответственно. Стандартом предусмотрено всего 50 вариантов исполнения гнутых отводов, причем все они тонкостенные, для небольшого давления.

В документации используется полное обозначение изделия или приводится код исполнения гнутого отвода, расшифровываемый по таблице соответствующего стандарта. Например. 012 СТО ЦКТИ 321.02 обозначает гнутый отвод 30°, номинальным и наружным диаметром 10 мм и 16 мм, соответственно, радиусом изгиба 100мм, толщиной стенки трубы 2 мм, длиной развертки 52 мм. Этот фитинг изготавливается из стали 15ГС или ст. 20, выдерживает 450 градусов и 7,45 МПа.

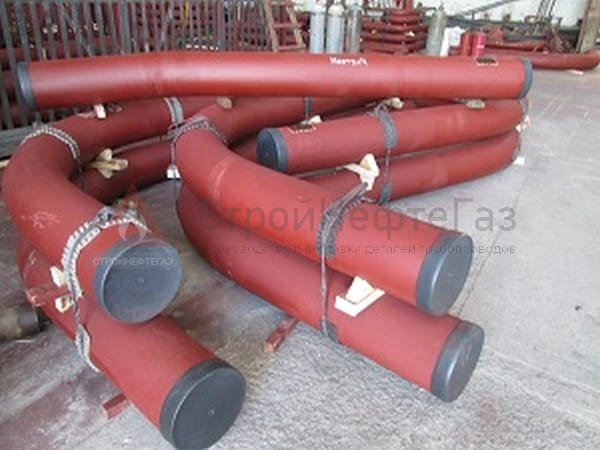

Стандарт СТО ЦКТИ 321.05

В стандарт вошли исключительно гнутые отводы из трубчатых заготовок, выполненных из стали 12Х1МФ и 15Х1М1Ф, содержащих ванадий, молибден и хром. Остальными условиями СТО ЦКТИ 321.05 являются:

• ресурс расчетный 200 тысяч часов;
• использование на тепловых станциях с давлением выше 4 МПа;
• только для паропроводов первой категории;
• под рабочие среды с характеристиками 545°С/25 МПа, 560°С/13,7 МПа, 545°С/13,7 МПа, 515°С/13,7 МПа, 545°С/4 МПа;
• углы изгиба 15°, 30°, 45°, 60° и 90°.

Допускаются углы изгиба в интервале 15 – 90 градусов, кратные 5°, отличные от основного стандартного ряда. Стандарт сдержит две таблицы с вариантами исполнения, одна из них содержит нумерацию 001 – 240 для отводов из трубы 15Х1М1Ф. Вторая расшифровывает варианты исполнения 241 – 580 из стали 12Х1МФ.

Для большинства типоразмеров предусмотрено по 5 вариантов исполнений по количеству углов изгиба (15 – 90 градусов). Однако имеются случаи с идентичным углом изгиба, но разной длиной прямых участков.

В первой таблице по порядку размещена нумерация вариантов исполнения гнутых отводов СТО ЦКТИ для следующих эксплуатационных условий:

• давление 250 кгс/см², температура 545°С – маркировка 001 – 080, диаметр 10 – 300 мм, толщина стенки 3,5 – 80 мм;
• давление 137 кгс/см², температура 560°С – обозначение 081 – 160, диаметр 10 – 350 мм, толщина стенки 2 – 65 мм;
• давление 137 кгс/см², температура 545°С – шифр 161 – 225, диаметр 10 – 250 мм, стенка 2,5 – 38 мм;
• давление 137 кгс/см², температура 545°С – маркировка 226 – 240, диаметр 311 – 465 мм, толщина стенки 42 – 56 мм.

В таблицах СТО ЦКТИ нормируются следующие значения гнутых отводов:

• угол и радиус изгиба;
• длина прямых участков;
• разделка кромок;
• длина развертки;
• толщина стенки;
• условный диаметр.

Таким образом, гнутый отвод можно маркировать полными данными типа 60°-273х50-800х600х2520-R1370-058-СТО ЦКТИ 321.05. Или указать вариант исполнения для расшифровки всех этих данных по таблице, то есть 057 СТО 321.05.

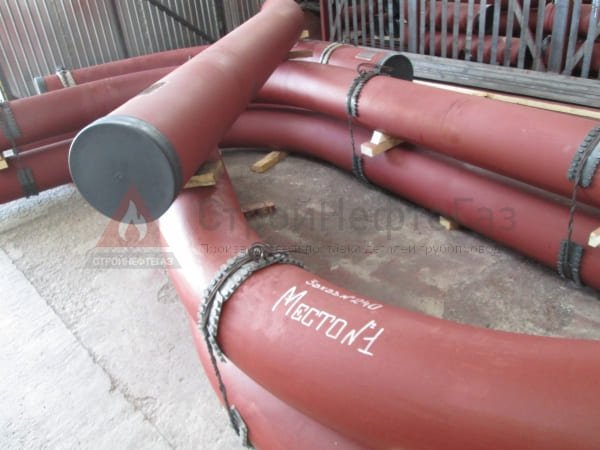

Стандарт СТО ЦКТИ 321.11

Нормативный документ создан для производства из хромистой жаропрочной стали Х10CrMoVNb9-1 гнутых отводов с эксплуатационным ресурсом 200 тысяч часов для трубопроводов теплостанций первой категории с рабочей средой из перегретого пара. Основные требования стандарта:

• углы изгиба кратны 15° в стандартном исполнении и 5° при производстве на заказ;
• характеристики рабочей среды внутри паропровода 565 – 600°С, 4 – 25 МПа;
• использование жаропрочных труб одобрено Ростехнадзором;
• прочностные расчеты проводят для режимов 565°С/870 кгс/см², 575°С/780 кгс/см² и 600°С/570 кгс/см²;
• DN 10 – 450 мм, наружный диаметр17,2 – 508 мм, толщина стенки 3,6 – 25 мм.

В стандарте принято 375 вариантов исполнения гнутых отводов из жаропрочной стали. Маркировка расшифровывается по таблицам, в паспорте обычно используется развернутое обозначение отводов гнутых.

Стандарт СТО ЦКТИ 321.13

В рассматриваемом стандарте предприятия указаны материалы, размеры и конструкция гнутых отводов с эксплуатационным ресурсом 100 тысяч часов для тепловых станций:

• жаропрочная сталь 12Х1МФ;
• эксплуатационные условия 540°С и 10 МПа;
• угол изгиба в пределах 15 – 90° с шагом 15° в стандартном варианте и 5° по индивидуальному заданию заказчика;
• DN 10 – 250 мм, наружный диаметр 16 – 325 мм, толщина стенки 2,5 – 26 мм;
• радиус изгиба 100 – 1370 мм.

Для всех диаметров (DN 10, 20, 65, 100, 125, 150, 175 и 225 мм) за исключением DN 250 мм предусмотрено по пять вариантов исполнения для углов изгиба 15°, 30°, 45°, 60° и 90°. Для самого большого диаметра предусмотрено 10 вариантов исполнения с не одинаковой длиной прямых участков и разверткой изгиба.

Таким образом, гнутые отводы по стандартам предприятия СТО ЦКТИ серии 321 имеют 100 или 200 тысяч часов ресурса. Применяются в трубопроводах теплостанций энергетических объектов I – III категории для рабочих сред горячая вода и перегретый пар.
