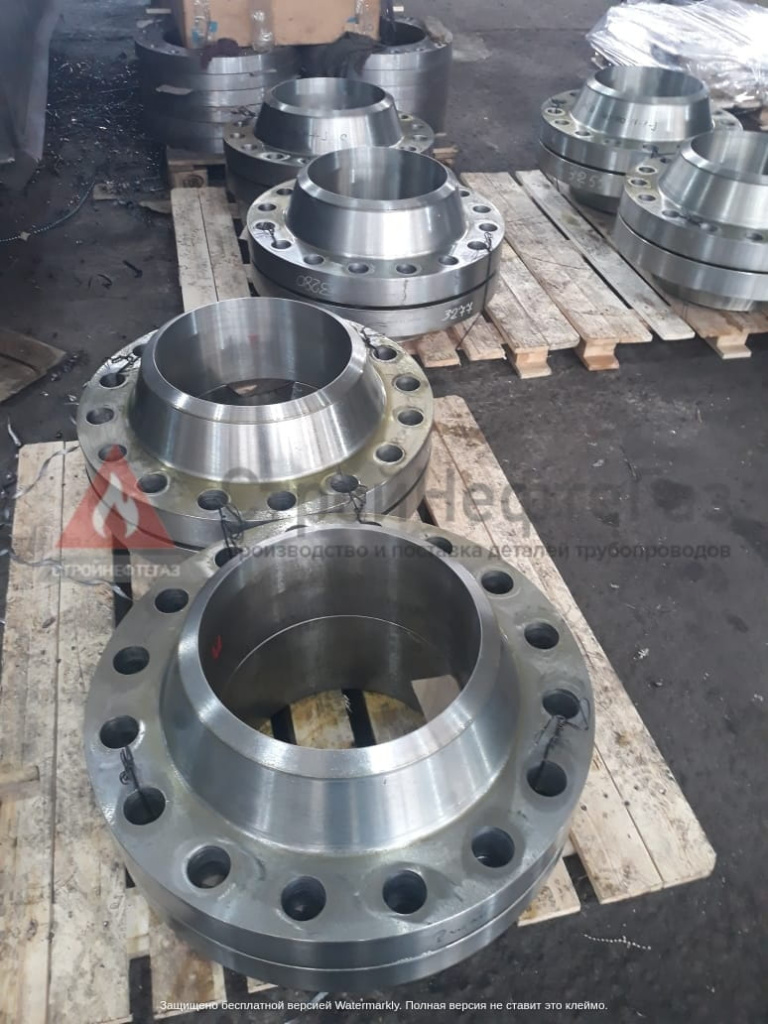

Фланец Ду 400 Ру 100 сталь 09Г2С ГОСТ 33259-2015
Разработан фланец Ду 400 Ру 100 сталь 09Г2С ГОСТ 33259-2015 для соединения элементов резервуаров, аппаратов, приборов, оборудования, машин, трубопроводов. Имеет по внутреннему давлению класс прочности 10 МПа. Фланец изготовлен из кремнемарганцовистой стали 09Г2С с нормальной свариваемостью.
Тип фланца
Для указанных условий PN, DN и марки стали фланец может иметь один из двух вариантов исполнения:
-
фланец арматуры;
-
приварной встык.
В первом варианте фланец изготавливается из тела корпуса задвижки. Методами электроцентробежного литья, ковки, штамповки. Во втором случае воротниковый фланец приваривается встык к свободному концу трубопровода, сосуда, резервуара, запорной или фонтанной арматуры.

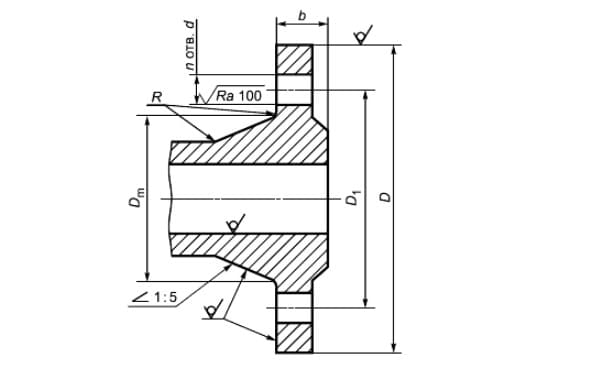

По ГОСТ 33259 размеры воротникового фланца имеют следующие значения:
|
Размер |
Значение |
|
DN шпильки/болта, ряд 2 |
М45 |
|
DN шпильки/болта, ряд 1 |
М48 |
|
Количество шпилек/болтов n, ряд 2 |
16 |
|
Количество шпилек/болтов n, ряд 1 |
16 |
|
d ряд 2 |
48 |
|
d ряд 1 |
52 |
|
D1 |
620 |
|
D ряд 2 |
715 |
|
D ряд 1 |
715 |
|
H1 |
20 |
|
H ряд 2 |
размер заказчика |
|
H ряд 1 |
204 |
|
b ряд 2 |
размер заказчика |
|
b ряд 1 |
80 |
|
d1 ряд 2 |
размер заказчика |
|
d1 ряд 1 |
376 |
|
Dn ряд 2 |
406,4 |
|
Dn ряд 1 |
432 |
|
Dm ряд 2 |
размер заказчика |
|
Dm ряд 1 |
510 |
Размеры фланца арматуры приведены в следующей таблице:
|
Размер |
Значение |
|
DN шпильки/болта ряд 2 |
М45 |
|
DN шпильки/болта ряд 1 |
М48 |
|
Количество болтов/шпилек n ряд 2 |
16 |
|
Количество болтов/шпилек n ряд 1 |
16 |
|
d ряд 2 |
48 |
|
d ряд 1 |
52 |
|
D1 |
620 |
|
D ряд 2 |
715 |
|
D ряд 1 |
715 |
|
b ряд 2 |
размер заказчика |
|
b ряд 1 |
80 |
|
Dm ряд 2 |
размер заказчика |
|
Dm ряд 1 |
520 |
Во всех крепежных отверстиях допускается нарезка внутренней резьбы.
Виды уплотнительных поверхностей

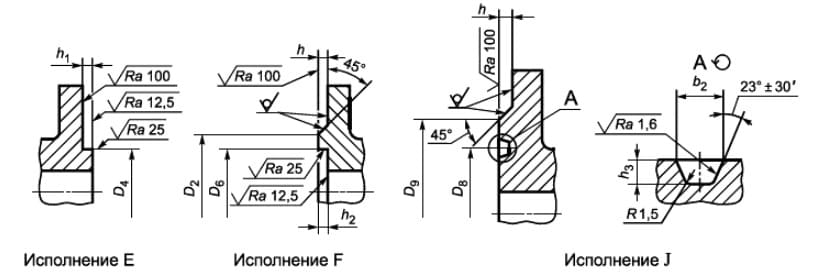

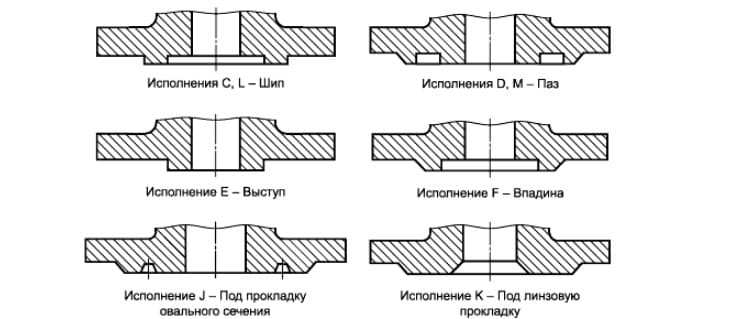

Под давление PN 100 кгс/см2 фланец DN 400 мм может иметь следующие варианты уплотнительных (присоединительных) поверхностей:
-
К – с фаской под прокладку линзового сечения;
-
J – с кольцевой канавкой под кольцо овального сечения;
-
E/F – с выступом, впадиной ответного типа, соответственно;
-
C/D – шип/паз под стальное кольцо;
-
L/M – шип/паз под фторопластовую прокладку;
-

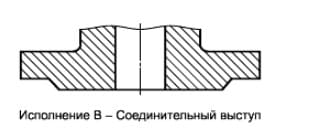

B – с соединительным выступом.

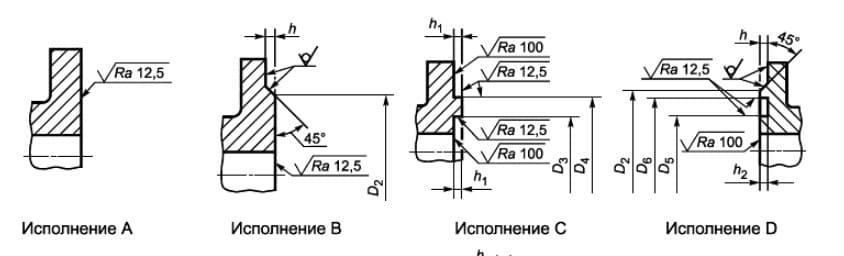

В нижнюю таблицу сведены значения размеров для всех видов уплотнений:
|
Размеры |
Значения |
|
DN (Dу) |
5 |
|
PN (Pу) |
6 |
|
h5 |
11 |
|
h4 |
4 |
|
h3 |
5 |
|
h2 |
4 |
|
h1 |
17 |
|
h |
474 |
|
b2 |
446 |
|
D11 |
535 |
|
D10 |
480 |
|
D9 |
445 |
|
D8 |
474 |
|
D6 ряд 2 |
474 |
|
D6 ряд 1 |
474 |
|
D5 ряд 2 |
446 |
|
D5 ряд 1 |
446 |
|
D4 ряд 2 |
473 |
|
D4 ряд 1 |
473 |
|
D3 ряд 2 |
447 |
|
D3 ряд 1 |
447 |
|
D2 |
535 |
Для исполнений А – М, соответственно:
По требованию заказчика фланец Ду 400 Ру 100 сталь 09Г2С ГОСТ 33259-2015 может комплектоваться прокладками волнового, спирального, зубчатого типа из стали, терморасширенного графита. Или эластичными прокладками ГОСТ 15180.
