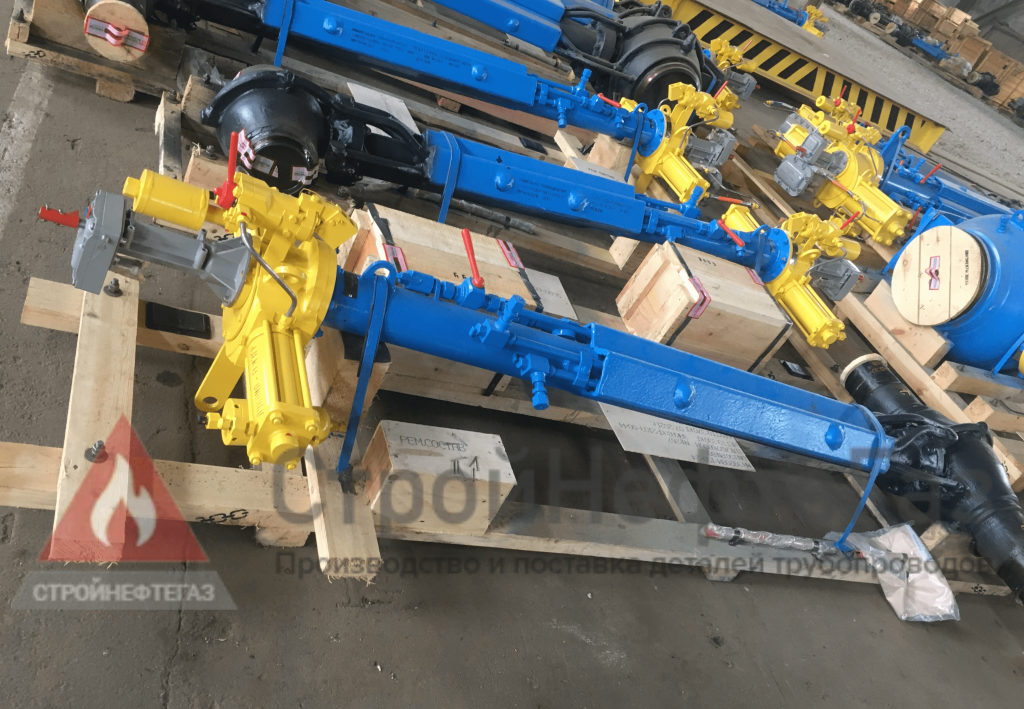

Краны шаровые для трубопроводов – область применения

По умолчанию краны шаровые для трубопроводов считаются прогрессивным типом запорной арматуры. Имеют простую конструкцию. Легко обслуживаются. Быстро срабатывают. Подходят для грязных и вязких сред. Не имеют ограничений по типу устанавливаемого на них привода.

Особенности конструкции

Кран – разновидность трубопроводной арматуры с затвором в форме тела вращения. В шаровом кране это сферическая пробка, соответственно, с цилиндрическим отверстием внутри нее.

В трубопроводах малого диаметра DN 15 – 200 мм используются плавающие шары. Герметичность затвора в этом варианте обеспечивается за счет прижима его рабочей средой к уплотнительному кольцу.

Для больших диаметров применяются шары в опорах. Это позволяет снизить усилие на шпинделе для установки маломощных экономичных приводов.

Для полного открывания затвора достаточно четверти оборота шпинделя. И это самая быстрая по скорости срабатывания трубопроводная арматура.

Бюджетным вариантом является редукционный шаровой кран запорного типа. Модификации полнопроходные и с возможностью регулирования характеристик потока рабочей среды имеют сложную конструкцию и высокую себестоимость производства.

Поэтому кран условно относится к запорному типу арматуры. Благодаря высокой надежности, компактным размерам корпуса применяется в химической, перерабатывающей, нефтяной, газовой, нефтехимической промышленности.

Шаровый – это второе название серо-дымчатого цвета краски. А корректным названием крана является шаровой. Именно этот термин используется в ГОСТ и прочей технической литературе.

Известно больше 100 видов конструкции корпуса. Чаще всего с вертикально расположенными фланцами сбоку или посередине. Реже в горизонтальными фланцами сверху.

Изготавливаются краны методом штамповки, центробежного литья, сварки из поковок, штамповок. Арматура малого диаметра может вытачиваться из сортового стального проката на станках.

По области применения шаровые краны бывают следующих типов:

• Энергетические – устанавливаются на электростанциях.

• Фонтанные – применяются в обвязке устья скважин.

• Судовые – использование в трубопроводах корабельных систем.

• Сантехнические – для соответствующих систем и оборудования.

• Криогенные – для работы при отрицательных температурах.

• Для опасного производства – для легко воспламеняющихся и горючих сред, обычно с пневматическим приводом.

• Спецназначения – по условиям внешней или рабочей среды.

• Общепромышленного типа – многоотраслевые трубопроводы.

Арматура этого типа имеет высокую степень герметичности относительно внешней среды и затворного узла. Герметичность в местах присоединения к трубопроводу зависит от способа этого соединения.

Шаровые краны могут подключаться в разрыв трубопровода цапфами, штуцерами, сваркой, муфтами или фланцами, специальными быстросъемными соединениями типа БРС.

Изготавливаются краны шаровые для трубопроводов из углеродистой, нержавеющей, криогенной и жаропрочной стали, чугуна, полимерных материалов, цветных металлов и сплавов.
