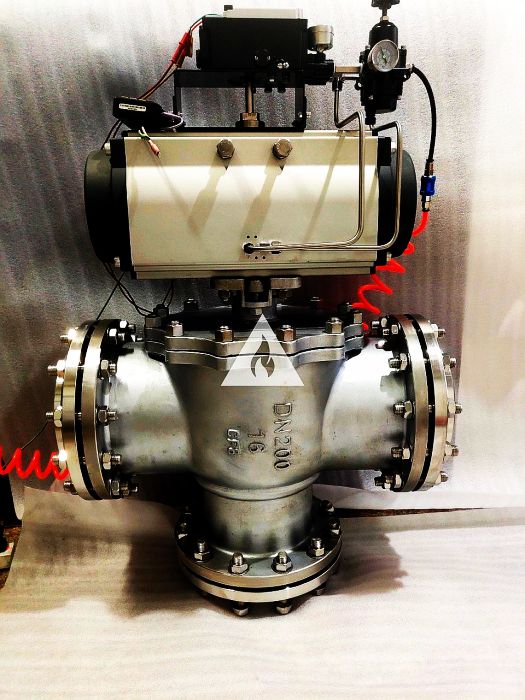

Виды запорной арматуры для трубопроводов обзор, применение, особенности монтажа
Запорная арматура – это неотъемлемая часть трубопроводных систем любого назначения. Она предназначена для перекрытия потока рабочей среды с определенной герметичностью. Без запорной арматуры невозможно было бы осуществить безопасную эксплуатацию трубопроводов‚ обеспечить их обслуживание и ремонт. В этой статье мы рассмотрим основные виды запорной арматуры‚ их применение и особенности монтажа.
Запорная арматура – это неотъемлемая часть трубопроводных систем любого назначения. Она предназначена для перекрытия потока рабочей среды с определенной герметичностью. Без запорной арматуры невозможно было бы осуществить безопасную эксплуатацию трубопроводов‚ обеспечить их обслуживание и ремонт. В этой статье мы рассмотрим основные виды запорной арматуры‚ их применение и особенности монтажа.
Запорная арматура – это устройства‚ которые устанавливают на трубы‚ чтобы контролировать поток воды‚ газа и иной рабочей среды. Они меняют площадь сечения труб‚ закрывая или‚ наоборот‚ открывая их. По своему предназначению арматура подразделяется на следующие виды⁚ запорная ー для перекрытия потока транспортируемой среды с основным условием ౼ герметичностью; регулирующая ౼ для установления определенного расхода рабочей среды способом изменения условного сечения трубопровода‚ как правило‚ управляется независимым источником энергии.
В общем виде ее можно разделить ее на краны‚ вентили‚ заслонки и задвижки. К запорной арматуре также относят контрольно-спускные и пробно-спускные устройства‚ которые используются для спуска воды‚ воздуха или других жидкостей из трубопроводов.
Классификация запорной арматуры
Запорная арматура для трубопроводов классифицируется по различным критериям‚ что позволяет подобрать оптимальное решение для конкретных условий эксплуатации.
По конструктивным особенностям запорная арматура подразделяется на следующие типы⁚
- Задвижки⁚ основной элемент запорного устройства – затвор‚ представляющий собой плоскую пластину или диск‚ который перемещается перпендикулярно оси трубопровода. Задвижки применяются для перекрытия потока рабочей среды в трубопроводах большого диаметра.
- Вентили⁚ запорный орган в виде конуса или шара‚ который перемещается по оси трубопровода‚ изменяя площадь проходного сечения. Вентили используются для регулирования потока рабочей среды‚ а также для полного перекрытия потока.
- Краны⁚ запорный орган – это пробка‚ которая вращается вокруг своей оси‚ перекрывая проходное сечение трубопровода. Краны применяются для перекрытия потока рабочей среды в трубопроводах небольшого диаметра.
- Клапаны⁚ запорный орган – это тарелка‚ которая перемещается перпендикулярно оси трубопровода‚ перекрывая проходное сечение. Клапаны используются для регулирования потока рабочей среды‚ а также для полного перекрытия потока.
- Затворы⁚ запорный орган – это диск или пластина‚ которая вращается вокруг своей оси‚ перекрывая проходное сечение трубопровода. Затворы применяются для перекрытия потока рабочей среды в трубопроводах большого диаметра.
По типу управления запорная арматура подразделяется на⁚
- Ручное управление⁚ наиболее распространенный тип управления‚ при котором запорный орган приводится в движение вручную.
- Электропривод⁚ управление осуществляется с помощью электрического двигателя‚ что позволяет дистанционно управлять арматурой.
- Пневматический привод⁚ управление осуществляется с помощью сжатого воздуха‚ что позволяет быстро и точно управлять арматурой.
- Гидравлический привод⁚ управление осуществляется с помощью жидкости под давлением.
По материалу корпуса запорная арматура подразделяется на⁚
- Стальная⁚ наиболее распространенный тип запорной арматуры‚ используется для работы с различными видами рабочей среды.
- Чугунная⁚ применяется для работы с неагрессивными средами при невысоких температурах.
- Латунная⁚ используется для работы с водой и другими неагрессивными средами.
- Пластиковая⁚ применяется для работы с неагрессивными средами при невысоких температурах.
По способу соединения с трубопроводом запорная арматура может быть⁚
- Фланцевой⁚ соединяется с трубопроводом при помощи фланцев‚ которые крепятся друг к другу болтами.
- Сварной⁚ соединяется с трубопроводом путем сварки.
- Резьбовой⁚ соединяется с трубопроводом при помощи резьбы.
По сфере применения запорная арматура подразделяется на⁚
- Промышленная⁚ применяется в различных отраслях промышленности для регулирования и перекрытия потока рабочей среды.
- Специальная⁚ разрабатывается для работы в специфических условиях (например‚ при высоких температурах‚ давлениях‚ агрессивных средах).
- Судовая⁚ предназначена для работы на судах и других морских объектах.
- Сантехническая⁚ применяется в системах водоснабжения и отопления.
Основные типы запорной арматуры
Среди основных типов запорной арматуры выделяют⁚
- Задвижки⁚ используются для перекрытия потока рабочей среды в трубопроводах большого диаметра. Задвижки надежны‚ долговечны и недороги‚ но требуют больше места для установки.
- Вентили⁚ применяются для регулирования потока рабочей среды‚ а также для полного перекрытия потока. Вентили компактны‚ но менее прочны‚ чем задвижки.
- Краны⁚ применяются для перекрытия потока рабочей среды в трубопроводах небольшого диаметра. Краны просты в эксплуатации и доступны по цене.
- Клапаны⁚ используются для регулирования потока рабочей среды‚ а также для полного перекрытия потока. Клапаны могут быть очень точными‚ но требуют специальных условий для монтажа.
- Затворы⁚ используются для перекрытия потока рабочей среды в трубопроводах большого диаметра. Затворы характеризуются высокой герметичностью.
Каждый из этих типов запорной арматуры имеет свои особенности и области применения.
Задвижки
Задвижки – это один из наиболее распространенных типов запорной арматуры‚ который применяется для перекрытия потока рабочей среды в трубопроводах различного назначения. Основной рабочий элемент задвижки – это затвор‚ представляющий собой плоскую пластину или диск‚ который перемещается перпендикулярно оси трубопровода‚ перекрывая проходное сечение. Задвижки характеризуются высокой надежностью‚ долговечностью и простотой конструкции.
Задвижки бывают нескольких типов⁚
- Клиновые⁚ затвор имеет клиновидную форму‚ что позволяет обеспечить более плотное прилегание к седлу и‚ как следствие‚ более высокую герметичность.
- Параллельные⁚ затвор имеет параллельные поверхности‚ что обеспечивает более равномерное распределение давления по всей площади седла.
- Штуцерные⁚ затвор имеет форму шара или цилиндра‚ используются в трубопроводах с небольшим диаметром.
- Гайковые⁚ затвор имеет форму гайки‚ используются в трубопроводах с небольшим диаметром.
Задвижки широко применяются в различных отраслях промышленности‚ в т.ч. в системах водоснабжения‚ газоснабжения‚ нефтехимии‚ энергетике и других. Они используются для перекрытия потока рабочей среды в трубопроводах различного диаметра.
Основные преимущества задвижек⁚
- Высокая надежность⁚ задвижки могут выдерживать значительные нагрузки и перепады давления.
- Долговечность⁚ задвижки изготовлены из прочных материалов и имеют длительный срок службы.
- Простота конструкции⁚ задвижки просты в эксплуатации и обслуживании.
- Низкая стоимость⁚ задвижки относительно недороги по сравнению с другими типами запорной арматуры.
Основные недостатки задвижек⁚
- Большой размер⁚ задвижки занимают больше места для установки‚ чем другие типы запорной арматуры.
- Невысокая скорость переключения⁚ задвижкам требуется больше времени для перекрытия или открытия потока рабочей среды‚ чем другим типам запорной арматуры.
- Невозможность регулирования потока⁚ задвижки предназначены для полного перекрытия потока рабочей среды‚ поэтому они не могут регулировать его.
Особенности монтажа задвижек⁚
- Учитывать направление потока рабочей среды⁚ задвижка должна быть установлена так‚ чтобы поток рабочей среды направлялся по стрелке‚ указанной на корпусе задвижки.
- Обеспечить достаточное пространство для обслуживания⁚ вокруг задвижки должно быть достаточно свободного пространства для доступа к маховику и другим элементам.
- Использовать качественные прокладки⁚ прокладки должны быть изготовлены из материала‚ который устойчив к воздействию рабочей среды.
- Проводить регулярную проверку⁚ задвижки нужно регулярно проверять на наличие утечек и других дефектов.
Вентили
Вентили – это вид запорной арматуры‚ который используется для регулирования потока рабочей среды в трубопроводах различного назначения. Основной рабочий элемент вентиля – это запорный орган‚ который перемещается по оси трубопровода‚ изменяя площадь проходного сечения. Вентили отличаются компактностью и возможностью регулирования потока‚ но менее прочны‚ чем задвижки.
Вентили бывают нескольких типов⁚
- Шаровые⁚ запорный орган имеет форму шара с отверстием‚ которое перекрывает проходное сечение при повороте шара на 90 градусов. Шаровые вентили отличаются высокой герметичностью‚ используются в различных отраслях промышленности.
- Запорные⁚ запорный орган имеет форму конуса или шара‚ который перемещается по оси трубопровода‚ перекрывая проходное сечение. Запорные вентили применяются для полного перекрытия потока рабочей среды.
- Регулирующие⁚ запорный орган имеет форму конуса или шара‚ который перемещается по оси трубопровода‚ используются для регулирования потока рабочей среды.
- Игольчатые⁚ запорный орган имеет форму иглы‚ используются для регулирования потока рабочей среды в трубопроводах с небольшим диаметром.
Вентили широко применяются в различных отраслях промышленности‚ в т.ч. в системах водоснабжения‚ газоснабжения‚ нефтехимии‚ энергетике и других. Они используются для регулирования потока рабочей среды‚ а также для полного перекрытия потока.
Основные преимущества вентилей⁚
- Компактность⁚ вентили занимают меньше места для установки‚ чем задвижки.
- Возможность регулирования потока⁚ вентили позволяют регулировать поток рабочей среды.
- Быстрая скорость переключения⁚ вентили перекрывают или открывают поток рабочей среды быстрее‚ чем задвижки.
- Долговечность⁚ вентили изготовлены из прочных материалов и имеют длительный срок службы.
Основные недостатки вентилей⁚
- Меньшая прочность⁚ вентили менее прочны‚ чем задвижки‚ и могут быть повреждены при высоких нагрузках.
- Сложность конструкции⁚ вентили могут иметь более сложную конструкцию‚ чем задвижки.
- Более высокая стоимость⁚ вентили обычно стоят дороже‚ чем задвижки.
Особенности монтажа вентилей⁚
- Учитывать направление потока рабочей среды⁚ вентиль должен быть установлен так‚ чтобы поток рабочей среды направлялся по стрелке‚ указанной на корпусе вентиля.
- Обеспечить достаточное пространство для обслуживания⁚ вокруг вентиля должно быть достаточно свободного пространства для доступа к маховику и другим элементам.
- Использовать качественные прокладки⁚ прокладки должны быть изготовлены из материала‚ который устойчив к воздействию рабочей среды.
- Проводить регулярную проверку⁚ вентили нужно регулярно проверять на наличие утечек и других дефектов.
Краны
Краны – это вид запорной арматуры‚ который используется для перекрытия потока рабочей среды в трубопроводах. Основной рабочий элемент крана – это пробка‚ которая вращается вокруг своей оси‚ перекрывая проходное сечение трубопровода. Краны отличаются простотой конструкции‚ доступностью и удобством в эксплуатации‚ но имеют ограничения по диаметру трубопровода и давлению рабочей среды.
Краны бывают нескольких типов⁚
- Шаровые⁚ пробка имеет форму шара с отверстием‚ которое перекрывает проходное сечение при повороте шара на 90 градусов. Шаровые краны отличаются высокой герметичностью и быстродействием‚ используются в различных отраслях промышленности.
- Пробковые⁚ пробка имеет коническую форму‚ которая вставляется в гнездо в корпусе крана. Пробковые краны отличаются простотой конструкции и доступностью‚ используются в системах водоснабжения и отопления.
- Вентильные⁚ пробка имеет форму конуса‚ которая перемещается по оси трубопровода‚ перекрывая проходное сечение. Вентильные краны отличаются высокой герметичностью‚ используются в системах газоснабжения и других отраслях промышленности.
- Запорные⁚ пробка имеет форму шара‚ используются для полного перекрытия потока рабочей среды в трубопроводах с небольшим диаметром.
- Регулирующие⁚ пробка имеет форму конуса‚ используются для регулирования потока рабочей среды.
Краны широко применяются в различных отраслях промышленности‚ в т.ч. в системах водоснабжения‚ газоснабжения‚ нефтехимии‚ энергетике и других. Они используются для перекрытия потока рабочей среды в трубопроводах‚ а также для регулирования потока.
Основные преимущества кранов⁚
- Простота конструкции⁚ краны имеют простую конструкцию‚ что делает их недорогими и доступными.
- Удобство в эксплуатации⁚ краны просты в использовании‚ не требуют специальных навыков для их обслуживания.
- Доступность⁚ краны широко доступны на рынке‚ что делает их удобным выбором для различных задач.
Основные недостатки кранов⁚
- Ограничение по диаметру трубопровода⁚ краны не могут быть использованы в трубопроводах большого диаметра.
- Ограничение по давлению рабочей среды⁚ краны не могут быть использованы в трубопроводах с высоким давлением рабочей среды.
- Меньшая герметичность⁚ краны могут иметь меньшую герметичность‚ чем другие типы запорной арматуры.
Особенности монтажа кранов⁚
- Учитывать направление потока рабочей среды⁚ кран должен быть установлен так‚ чтобы поток рабочей среды направлялся по стрелке‚ указанной на корпусе крана.
- Обеспечить достаточное пространство для обслуживания⁚ вокруг крана должно быть достаточно свободного пространства для доступа к маховику и другим элементам.
- Использовать качественные прокладки⁚ прокладки должны быть изготовлены из материала‚ который устойчив к воздействию рабочей среды.
- Проводить регулярную проверку⁚ краны нужно регулярно проверять на наличие утечек и других дефектов.
Клапаны
Клапаны – это вид запорной арматуры‚ который используется для регулирования потока рабочей среды в трубопроводах различного назначения. Основной рабочий элемент клапана – это тарелка‚ которая перемещается перпендикулярно оси трубопровода‚ перекрывая проходное сечение. Клапаны характеризуются высокой точностью регулирования потока‚ используются в различных отраслях промышленности.
Клапаны бывают нескольких типов⁚
- Запорные⁚ тарелка полностью перекрывает проходное сечение‚ используются для полного перекрытия потока рабочей среды.
- Регулирующие⁚ тарелка частично перекрывает проходное сечение‚ используются для регулирования потока рабочей среды.
- Обратные⁚ тарелка открывается в одном направлении и закрывается в другом‚ используются для предотвращения обратного потока рабочей среды.
- Предохранительные⁚ тарелка открывается при достижении определенного давления‚ используются для защиты трубопроводов от перегрузки.
- Игольчатые⁚ тарелка имеет форму иглы‚ используются для регулирования потока рабочей среды в трубопроводах с небольшим диаметром.
Клапаны широко применяются в различных отраслях промышленности‚ в т.ч. в системах водоснабжения‚ газоснабжения‚ нефтехимии‚ энергетике и других. Они используются для регулирования потока рабочей среды‚ а также для полного перекрытия потока.
Основные преимущества клапанов⁚
- Высокая точность регулирования⁚ клапаны позволяют очень точно регулировать поток рабочей среды.
- Компактность⁚ клапаны занимают меньше места для установки‚ чем задвижки.
- Быстрая скорость переключения⁚ клапаны перекрывают или открывают поток рабочей среды быстрее‚ чем задвижки.
- Долговечность⁚ клапаны изготовлены из прочных материалов и имеют длительный срок службы.
Основные недостатки клапанов⁚
- Сложность конструкции⁚ клапаны могут иметь более сложную конструкцию‚ чем задвижки.
- Более высокая стоимость⁚ клапаны обычно стоят дороже‚ чем задвижки.
- Необходимость специальных условий для монтажа⁚ клапаны требуют специальных условий для монтажа‚ например‚ необходимо обеспечить доступ к регулировочному винту.
Особенности монтажа клапанов⁚
- Учитывать направление потока рабочей среды⁚ клапан должен быть установлен так‚ чтобы поток рабочей среды направлялся по стрелке‚ указанной на корпусе клапана.
- Обеспечить достаточное пространство для обслуживания⁚ вокруг клапана должно быть достаточно свободного пространства для доступа к регулировочному винту и другим элементам.
- Использовать качественные прокладки⁚ прокладки должны быть изготовлены из материала‚ который устойчив к воздействию рабочей среды.
- Проводить регулярную проверку⁚ клапаны нужно регулярно проверять на наличие утечек и других дефектов.
