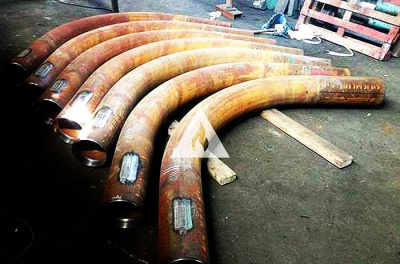

Гнутые отводы по ОТТ КТН особенности, применение, преимущества
Отводы гнутые по ОТТ КТН – это специализированные элементы трубопроводных систем, разработанные для магистральных путепроводов нефтегазодобывающей и перерабатывающей отрасли. Они отличаются от стандартных гнутых отводов, так как разработаны с учетом специфических требований, предъявляемых к трубопроводам, транспортирующим нефть и газ. ОТТ КТН – это сокращение, означающее "Общие Технические Требования компании Транснефть".
Общие сведения об отводах гнутых по ОТТ КТН
Отводы гнутые по ОТТ КТН – это специализированные элементы трубопроводных систем, разработанные для магистральных путепроводов нефтегазодобывающей и перерабатывающей отрасли. Они отличаются от стандартных гнутых отводов, так как разработаны с учетом специфических требований, предъявляемых к трубопроводам, транспортирующим нефть и газ. ОТТ КТН – это сокращение, означающее "Общие Технические Требования компании Транснефть".
Данные отводы изготавливаются из стали и предназначены для изменения направления трубопровода под заданным углом, обеспечивая плавный переход между прямыми участками. Отводы гнутые по ОТТ КТН широко применяются в нефтегазовой отрасли благодаря своей надежности и долговечности, а также способности выдерживать высокие давления и температуры.
Особенностью отводов по ОТТ КТН является то, что они проходят строгий контроль качества, соответствующий требованиям компании Транснефть. Это гарантирует высокую надежность и безопасность эксплуатации трубопроводов. При проектировании и производстве отводов учитываются особенности рабочей среды, давления, температуры, а также условия эксплуатации.
Особенности конструкции и производства
Отводы гнутые по ОТТ КТН отличаются от стандартных гнутых отводов конструктивными особенностями, связанными с требованиями к надежности и долговечности трубопроводов в нефтегазовой отрасли. Основные особенности конструкции включают⁚
- Толщина стенки⁚ Отводы гнутые по ОТТ КТН изготавливаются с толщиной стенки не менее 4 мм, но не более 36 мм, что обеспечивает прочность и устойчивость к высоким давлениям.
- Диаметр⁚ Диаметр отводов варьируется в широком диапазоне⁚ от 57 до 1420 мм, что позволяет использовать их в трубопроводах различного масштаба.
- Радиус изгиба⁚ Радиус изгиба отвода влияет на его габариты. Отводы по ОТТ КТН могут иметь различные радиусы изгиба, соответствующие требованиям проекта.
- Материал⁚ Отводы гнутые по ОТТ КТН изготавливаются из стали марок 15ГС, 16ГС и 20, обладающих высокой свариваемостью, устойчивостью к коррозии и хорошей термостойкостью.
- Покрытие⁚ Для защиты от коррозии и повышения долговечности отводы гнутые по ОТТ КТН могут иметь заводское покрытие Пк-40, Пк-60, Пк-80.
Производство отводов гнутых по ОТТ КТН осуществляется на специализированных трубогибочных станах с использованием технологии индукционного нагрева. Данная технология позволяет создавать отводы с заданным радиусом изгиба, обеспечивая высокую точность геометрических параметров. Процесс производства включает в себя следующие этапы⁚
- Подготовка трубы⁚ Сначала производится отрезка трубы необходимой длины, соответствующей требуемому углу изгиба.
- Нагрев⁚ Затем труба нагревается высокоточным электротоком (ТВЧ) в области изгиба, что делает сталь более пластичной и позволяет изгибать ее без риска возникновения трещин.
- Гибка⁚ Нагретая труба подается на трубогибочный стан, где она изгибается под заданным углом.
- Охлаждение⁚ После гибки отвод охлаждается до комнатной температуры.
- Контроль качества⁚ На завершающем этапе производится строгий контроль качества отвода, включающий измерение геометрических параметров, проверку на соответствие требованиям ОТТ КТН и испытания на прочность.
Применение технологии индукционного нагрева позволяет производить отводы гнутые по ОТТ КТН с высокой точностью, что гарантирует их надежность и долговечность в эксплуатации.
Применение отводов гнутых по ОТТ КТН
Отводы гнутые по ОТТ КТН, разработанные специально для магистральных путепроводов нефтегазодобывающей и перерабатывающей отрасли, находят широкое применение в различных сегментах этой ключевой отрасли. Их ключевая роль заключается в обеспечении плавных поворотов трубопроводов, транспортирующих нефть и газ, что гарантирует эффективную и безопасную транспортировку.
Применение отводов гнутых по ОТТ КТН распространяется на следующие области⁚
- Магистральные нефтепроводы⁚ Отводы используются для изменения направления нефтепроводов, обеспечивая плавный переход между прямыми участками и позволяя обходить препятствия на местности.
- Магистральные газопроводы⁚ Аналогично нефтепроводам, отводы гнутые по ОТТ КТН применяются для обеспечения плавных поворотов газопроводов, гарантируя безопасную и эффективную транспортировку природного газа.
- Промысловые трубопроводы⁚ Отводы гнутые по ОТТ КТН используются для изменения направления трубопроводов, транспортирующих нефть и газ от скважин до перерабатывающих предприятий.
- Нефтеперерабатывающие заводы⁚ Отводы гнутые по ОТТ КТН применяются в различных технологических процессах на нефтеперерабатывающих заводах, обеспечивая плавные переходы между различными участками трубопроводных систем.
- Газоперерабатывающие заводы⁚ Аналогично нефтеперерабатывающим заводам, отводы гнутые по ОТТ КТН используются в технологических процессах на газоперерабатывающих заводах для обеспечения плавных переходов в трубопроводных системах.
Отводы гнутые по ОТТ КТН, благодаря своей надежности и способности выдерживать высокие давления и температуры, являются незаменимыми элементами трубопроводных систем в нефтегазовой отрасли. Их применение обеспечивает безопасность и эффективность транспортировки нефти и газа, а также повышает долговечность трубопроводных систем.
Важно отметить, что выбор отводов гнутых по ОТТ КТН для конкретного проекта осуществляется с учетом условий эксплуатации, диаметра трубопровода, давления и температуры рабочей среды, а также других технических характеристик. Специалисты по проектированию трубопроводных систем тщательно анализируют все факторы, чтобы выбрать наиболее оптимальный вариант отводов для достижения максимальной эффективности и безопасности.
Преимущества отводов гнутых по ОТТ КТН
Отводы гнутые по ОТТ КТН, разработанные с учетом специфических требований к трубопроводам нефтегазовой отрасли, обладают рядом преимуществ, которые делают их незаменимыми элементами трубопроводных систем. К ключевым преимуществам отводов гнутых по ОТТ КТН относятся⁚
- Повышенная надежность⁚ Отводы гнутые по ОТТ КТН проходят строгий контроль качества, соответствующий требованиям компании Транснефть. Это гарантирует высокую надежность и безопасность эксплуатации трубопроводов, особенно в условиях транспортировки опасных веществ.
- Долговечность⁚ Применение высококачественной стали, прошедшей специальную обработку, а также защитных покрытий (Пк-40٫ Пк-60٫ Пк-80) обеспечивает долговечность отводов гнутых по ОТТ КТН. Они способны выдерживать агрессивные среды٫ перепады температур и механические нагрузки٫ что позволяет сократить расходы на замену элементов трубопровода.
- Устойчивость к высоким давлениям⁚ Отводы гнутые по ОТТ КТН рассчитаны на работу с высоким давлением, что особенно важно для магистральных трубопроводов, транспортирующих нефть и газ. Толщина стенки от 4 до 36 мм обеспечивает прочность и устойчивость к нагрузкам, исключая риск разгерметизации.
- Соответствие требованиям безопасности⁚ Отводы гнутые по ОТТ КТН соответствуют строгим требованиям безопасности, разработанным для нефтегазовой отрасли. Это гарантирует экологическую безопасность и минимизирует риски аварийных ситуаций, что особенно важно для защиты окружающей среды.
- Снижение гидравлического сопротивления⁚ Плавные изгибы отводов гнутых по ОТТ КТН обеспечивают минимальное гидравлическое сопротивление, что позволяет снизить потери давления и увеличить пропускную способность трубопроводов. Это повышает эффективность транспортировки нефти и газа.
- Упрощение монтажа⁚ Применение отводов гнутых по ОТТ КТН упрощает процесс монтажа трубопроводов, так как они уже имеют заданный угол изгиба. Это позволяет сократить время установки и снизить затраты на монтаж;
- Снижение эксплуатационных расходов⁚ Повышенная надежность, долговечность и устойчивость к высоким давлениям отводов гнутых по ОТТ КТН позволяют сократить эксплуатационные расходы, связанные с ремонтом и заменой элементов трубопровода. Это делает их выгодным решением в долгосрочной перспективе.
Преимущества отводов гнутых по ОТТ КТН делают их ценным инструментом для повышения надежности, безопасности и эффективности трубопроводных систем в нефтегазовой отрасли. Их применение является важным фактором для обеспечения бесперебойного функционирования магистральных путепроводов, транспортирующих ценные ресурсы.
Технические характеристики
Отводы гнутые по ОТТ КТН, разработанные для магистральных трубопроводов нефтегазовой отрасли, характеризуются строгими техническими параметрами, определяющими их надежность, прочность и соответствие требованиям эксплуатации. К ключевым техническим характеристикам отводов гнутых по ОТТ КТН относятся⁚
- Диаметр⁚ Отводы гнутые по ОТТ КТН выпускаются в широком диапазоне диаметров, от 57 до 1420 мм. Это позволяет использовать их в трубопроводах различного масштаба٫ от небольших промысловых трубопроводов до магистральных нефте- и газопроводов.
- Угол изгиба⁚ Отводы гнутые по ОТТ КТН могут иметь различные углы изгиба, от 3 до 90 градусов (с шагом в 3 градуса). Это позволяет создавать плавные переходы между прямыми участками трубопровода, обеспечивая оптимальный угол поворота.
- Радиус изгиба⁚ Радиус изгиба отвода влияет на его габариты. Отводы гнутые по ОТТ КТН могут иметь различные радиусы изгиба, соответствующие требованиям проекта. Обычно радиус изгиба составляет от 1,5 до 2 Ду.
- Толщина стенки⁚ Отводы гнутые по ОТТ КТН изготавливаются с толщиной стенки не менее 4 мм, но не более 36 мм. Толщина стенки зависит от диаметра и рабочего давления в трубопроводе.
- Рабочее давление⁚ Отводы гнутые по ОТТ КТН рассчитаны на рабочее давление до 32 МПа (320 кгс/см2). Это позволяет использовать их в трубопроводах с высоким давлением, характерным для магистральных нефте- и газопроводов.
- Температура рабочей среды⁚ Отводы гнутые по ОТТ КТН способны выдерживать температуру рабочей среды от -40 °С до +400 °С. Это позволяет использовать их в трубопроводах, транспортирующих как холодные, так и горячие нефтепродукты и газ.
- Материал⁚ Отводы гнутые по ОТТ КТН изготавливаются из стали марок 15ГС٫ 16ГС и 20. Эти стали обладают высокой прочностью٫ устойчивостью к коррозии и хорошей свариваемостью٫ что делает их подходящими для использования в трубопроводах нефтегазовой отрасли.
- Покрытие⁚ Для защиты от коррозии отводы гнутые по ОТТ КТН могут иметь заводское покрытие Пк-40٫ Пк-60٫ Пк-80. Покрытие обеспечивает длительный срок службы отвода в агрессивных средах.
Технические характеристики отводов гнутых по ОТТ КТН в сочетании с высоким качеством и соответствием требованиям безопасности делают их незаменимыми элементами магистральных трубопроводов, обеспечивая надежную и безопасную транспортировку нефти и газа.
При выборе отводов гнутых по ОТТ КТН необходимо учитывать все технические характеристики, чтобы обеспечить соответствие требованиям проекта и условиям эксплуатации.
Стандарты и нормативная документация
Производство и применение отводов гнутых по ОТТ КТН регулируются строгими стандартами и нормативной документацией, устанавливающими требования к качеству, безопасности и эксплуатационным характеристикам. Это гарантирует соответствие отводов высоким стандартам нефтегазовой отрасли и обеспечивает безопасность и надежность транспортировки нефти и газа.
К основным стандартам и нормативной документации, регламентирующим производство и применение отводов гнутых по ОТТ КТН, относятся⁚
- ОТТ КТН (Общие Технические Требования компании Транснефть)⁚ Это основной документ, регламентирующий требования к качеству и безопасности отводов гнутых для магистральных нефте- и газопроводов. ОТТ КТН устанавливают строгие требования к материалам, технологиям производства, контролю качества и испытаниям.
- ГОСТ 24950-2019⁚ Этот стандарт устанавливает требования к отводам гнутым и вставкам кривым для стальных трубопроводов. Он охватывает технические условия, методы испытаний и требования к маркировке.
- ТУ 1469⁚ Техническая условия на отводы гнутые, изготавливаемые по технологии индукционного нагрева. Они регламентируют размеры, толщину стенки, радиус изгиба, материалы и покрытия, а также методы контроля качества.
- ОСТ 108-321-11-82⁚ Отраслевой стандарт на отводы гнутые для трубопроводов. Он устанавливает требования к конструкции, материалам, производству, контролю качества и испытаниям.
- СНиП Ш-42-80⁚ Строительные нормы и правила по проектированию и строительству нефте- и газопроводов. Они устанавливают требования к использованию отводов гнутых в составе трубопроводных систем.
Соответствие отводов гнутых по ОТТ КТН всем этим стандартам и нормативной документации гарантирует их высокое качество, надежность и безопасность в эксплуатации. Это является важным фактором для обеспечения бесперебойной работы магистральных нефте- и газопроводов, а также для защиты окружающей среды.
Производители отводов гнутых по ОТТ КТН должны иметь необходимую документацию, подтверждающую соответствие их продукции всем требованиям стандартов. Это является гарантией для потребителей отводов гнутых по ОТТ КТН, что они получают качественную и надежную продукцию.
