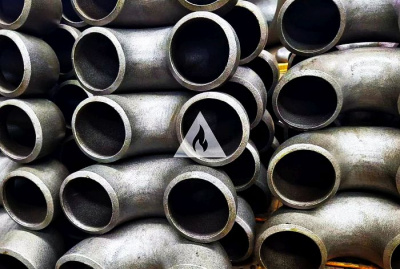

Особенности проектирования отводов гнутых по ОСТ 36-42-81
Проектирование отводов гнутых по ОСТ 36-42-81 для трубопроводов различного назначения требует особого внимания к ряду ключевых моментов. Данный стандарт устанавливает требования к конструкции и размерам отводов‚ изготовленных из углеродистой стали‚ с условным проходом до 500 мм и рабочим давлением до 10 МПа. При проектировании необходимо учитывать особенности изготовления отводов‚ их назначение‚ условия эксплуатации‚ а также требования к прочности и надежности трубопровода в целом.
Проектирование отводов гнутых по ОСТ 36-42-81 для трубопроводов различного назначения требует особого внимания к ряду ключевых моментов. Данный стандарт устанавливает требования к конструкции и размерам отводов‚ изготовленных из углеродистой стали‚ с условным проходом до 500 мм и рабочим давлением до 10 МПа. При проектировании необходимо учитывать особенности изготовления отводов‚ их назначение‚ условия эксплуатации‚ а также требования к прочности и надежности трубопровода в целом.
Важным аспектом проектирования является выбор оптимального радиуса изгиба. ОСТ 36-42-81 предусматривает стандартный радиус‚ равный 320 мм‚ однако допускается использование других значений‚ в т.ч. меньших‚ что требует проведения поверочных расчетов для подтверждения прочности отвода. При проектировании также необходимо учитывать наличие прямых участков‚ которые должны обеспечивать достаточную длину для сварки отвода с трубой.
Проектирование отводов гнутых по ОСТ 36-42-81 требует учета следующих факторов⁚
- Тип трубопровода⁚ отводы для магистральных трубопроводов должны отличаться повышенной прочностью и надежностью‚ в то время как для технологических систем могут быть использованы отводы с меньшим радиусом изгиба.
- Рабочая среда⁚ свойства транспортируемой среды (температура‚ давление‚ агрессивность) влияют на выбор материала отвода и его конструктивные особенности.
- Условия эксплуатации⁚ климатические условия‚ сейсмическая активность‚ наличие вибрации и других внешних воздействий также должны быть учтены при проектировании.
При проектировании отводов гнутых по ОСТ 36-42-81 следует руководствоваться принципами обеспечения прочности‚ надежности и герметичности трубопровода. Дополнительные расчеты и анализ могут потребоваться для отводов с нестандартными параметрами‚ а также для трубопроводов‚ работающих в сложных условиях эксплуатации.
Назначение и область применения отводов
Отводы гнутые‚ в т.ч. и изготовленные по ОСТ 36-42-81‚ представляют собой неотъемлемую часть трубопроводных систем различного назначения‚ играя ключевую роль в изменении направления потока рабочей среды. Они обеспечивают плавный переход между прямыми участками трубопровода‚ минимизируя гидравлические сопротивления и предотвращая возникновение вибраций.
Применение отводов гнутых обусловлено необходимостью изменения направления трубопровода в соответствии с проектной документацией. Они широко используются в различных сферах‚ включая⁚
- Промышленность⁚ отводы гнутые применяются в системах транспортировки нефти‚ газа‚ воды‚ пара‚ химических веществ и других жидкостей и газов в различных производственных процессах. Они могут быть установлены в системах отопления‚ вентиляции‚ кондиционирования‚ технологических линиях‚ а также в трубопроводах для подачи и отвода различных материалов.
- Строительство⁚ отводы гнутые используются в системах водоснабжения и канализации‚ отопления и вентиляции зданий и сооружений. Они также применяются в системах пожаротушения‚ газоснабжения‚ а также в системах водоотведения.
- Энергетика⁚ отводы гнутые применяются в системах теплоснабжения‚ пароснабжения‚ а также в трубопроводах для подачи топлива и охлаждающей жидкости на электростанциях. Они также могут быть использованы в системах атомных электростанций.
- Транспорт⁚ отводы гнутые применяются в системах топливопроводов‚ а также в системах охлаждения и смазки двигателей транспортных средств.
В зависимости от условий эксплуатации и требований к прочности‚ отводы гнутые могут быть изготовлены из различных материалов‚ включая углеродистую сталь‚ нержавеющую сталь‚ чугун‚ медь и другие. ОСТ 36-42-81 устанавливает требования к отводам‚ изготовленным из углеродистой стали‚ с условным проходом до 500 мм и рабочим давлением до 10 МПа.
Таким образом‚ отводы гнутые играют важную роль в обеспечении надежности и эффективности функционирования трубопроводных систем различного назначения‚ позволяя изменять направление потока рабочей среды без снижения ее пропускной способности.
Конструкция и размеры отводов по ОСТ 36-42-81
Отводы гнутые‚ изготовленные по ОСТ 36-42-81‚ представляют собой изогнутые под определенным углом участки трубы‚ предназначенные для изменения направления потока рабочей среды в трубопроводной системе. Конструкция отводов по ОСТ 36-42-81‚ как правило‚ включает в себя следующие элементы⁚
- Прямые участки⁚ это части отвода‚ расположенные перед и после изогнутого участка‚ которые обеспечивают достаточную длину для сварки с трубами.
- Изогнутый участок⁚ это часть отвода‚ где происходит изменение направления потока рабочей среды. Он может иметь различный радиус изгиба‚ который выбирается в зависимости от требований к прочности и гидравлическим характеристикам.
- Переходные зоны⁚ это участки‚ соединяющие прямые участки с изогнутым участком. Они обеспечивают плавный переход между этими элементами‚ снижая гидравлические сопротивления.
Размеры отводов по ОСТ 36-42-81 определяются следующими параметрами⁚
- Условный проход (Ду)⁚ это внутренний диаметр отвода‚ который соответствует диаметру трубы‚ с которой он должен быть соединен. ОСТ 36-42-81 устанавливает предельный условный проход для отводов‚ равный 500 мм.
- Угол изгиба (α)⁚ это угол‚ на который изменяется направление потока рабочей среды в отводе. Стандарт ОСТ 36-42-81 допускает изготовление отводов с углами изгиба от 15° до 90°.
- Радиус изгиба (R)⁚ это радиус кривизны изогнутого участка отвода. Стандартный радиус изгиба по ОСТ 36-42-81 составляет 320 мм‚ однако допускается использование других значений‚ в т.ч. меньших‚ что требует проведения поверочных расчетов.
- Длина прямых участков (l1‚ l2)⁚ это длина прямых участков отвода‚ расположенных перед и после изогнутого участка. Длина прямых участков должна быть достаточной для обеспечения надежной сварки с трубами.
- Толщина стенки (S)⁚ это толщина материала‚ из которого изготовлен отвод. ОСТ 36-42-81 устанавливает требования к толщине стенки отвода в зависимости от его условного прохода и рабочего давления.
Правильный выбор размеров отводов‚ соответствующих требованиям ОСТ 36-42-81‚ является важным фактором для обеспечения прочности‚ надежности и долговечности трубопроводной системы. Неправильный выбор размеров может привести к снижению пропускной способности‚ возникновению гидравлических сопротивлений‚ а также к преждевременному выходу из строя трубопровода.
Материалы и технология изготовления
Отводы гнутые по ОСТ 36-42-81 изготавливаются из углеродистой стали‚ которая обладает необходимыми механическими свойствами для эксплуатации в трубопроводных системах различного назначения. Выбор материала зависит от условий эксплуатации‚ рабочей среды и требований к прочности. Для изготовления отводов используются как бесшовные‚ так и электросварные трубы‚ соответствующие ГОСТ 10704.
Технология изготовления отводов гнутых по ОСТ 36-42-81 включает в себя следующие этапы⁚
- Подготовка заготовки⁚ отрезки трубы‚ предназначенные для изготовления отвода‚ подвергаются очистке от грязи‚ ржавчины и других загрязнений. В случае необходимости производится обезжиривание поверхности.
- Гнутье⁚ заготовка трубы гнется на специальных трубогибочных станках‚ которые обеспечивают точное формирование изогнутого участка. Гнутье может осуществляться как в холодном‚ так и в горячем состоянии. При горячем гнутье трубу нагревают до определенной температуры‚ что позволяет снизить сопротивление материала деформации. Допускается использование нагрева токами высокой частоты (ТВЧ) для более равномерного прогрева материала.
- Обработка торцов⁚ после гнутья торцы отвода обрабатываются для обеспечения точного соединения с трубами. Они могут быть обрезаны‚ зачищены‚ а также подвергнуты специальной обработке для повышения прочности и герметичности соединения.
- Контроль качества⁚ после завершения изготовления отвод подвергается контролю качества‚ включающему в себя визуальный осмотр‚ измерение размеров‚ а также проверку на соответствие требованиям ОСТ 36-42-81. При необходимости проводится дополнительное испытание на прочность и герметичность.
Изготовление отводов гнутых по ОСТ 36-42-81 требует использования специального оборудования и квалифицированного персонала. Процесс изготовления должен осуществляться с соблюдением всех технологических требований‚ чтобы обеспечить высокое качество и надежность продукции.
Качество изготовления отводов гнутых по ОСТ 36-42-81 является важным фактором для обеспечения безопасной и эффективной эксплуатации трубопроводной системы. Поэтому‚ при выборе отводов‚ необходимо обращать внимание на производителя‚ его опыт‚ наличие сертификатов качества‚ а также на соответствие продукции требованиям ОСТ 36-42-81.
Проектирование отводов гнутых⁚ основные требования
Проектирование отводов гнутых по ОСТ 36-42-81 для трубопроводов различного назначения требует соблюдения ряда ключевых требований‚ которые обеспечивают безопасную и эффективную эксплуатацию трубопроводной системы. Основные требования к проектированию отводов гнутых по ОСТ 36-42-81 включают в себя⁚
- Соответствие стандарту ОСТ 36-42-81⁚ все параметры отвода‚ включая условный проход‚ угол изгиба‚ радиус изгиба‚ длину прямых участков и толщину стенки‚ должны соответствовать требованиям ОСТ 36-42-81. Это обеспечивает соответствие отвода необходимым требованиям по прочности‚ герметичности и долговечности.
- Выбор оптимального радиуса изгиба⁚ выбор радиуса изгиба отвода является важным фактором‚ который влияет на прочность‚ гидравлические характеристики и стоимость изготовления отвода. Стандарт ОСТ 36-42-81 предусматривает стандартный радиус изгиба‚ равный 320 мм. Однако‚ в некоторых случаях‚ для улучшения гидравлических характеристик или снижения стоимости изготовления‚ допускается использование меньших значений радиуса изгиба. При этом‚ необходимо провести поверочные расчеты‚ чтобы подтвердить прочность отвода.
- Определение длины прямых участков⁚ длина прямых участков отвода‚ расположенных перед и после изогнутого участка‚ должна быть достаточной для обеспечения надежной сварки с трубами. Длина прямых участков влияет на прочность соединения отвода с трубой и должна быть выбрана с учетом условий эксплуатации и требований к прочности трубопроводной системы.
- Учет условий эксплуатации⁚ при проектировании отводов гнутых необходимо учитывать условия эксплуатации трубопроводной системы‚ включая рабочее давление‚ температуру рабочей среды‚ наличие вибрации‚ агрессивность среды и другие факторы. Эти факторы влияют на выбор материала отвода‚ его конструктивные особенности и методы изготовления.
- Проведение расчетов на прочность⁚ перед изготовлением отвода необходимо провести расчеты на прочность‚ чтобы подтвердить‚ что он выдержит рабочее давление и другие нагрузки. Расчеты на прочность должны учитывать все факторы‚ влияющие на прочность отвода‚ включая геометрию‚ материал‚ условия эксплуатации и методы изготовления.
Проектирование отводов гнутых по ОСТ 36-42-81 требует тщательного анализа всех факторов‚ влияющих на безопасную и эффективную эксплуатацию трубопроводной системы. Правильный выбор материала‚ размеров и конструктивных особенностей отвода‚ а также проведение необходимых расчетов обеспечивают надежную и долговечную работу трубопровода.
Расчеты и выбор оптимальных параметров
Проектирование отводов гнутых по ОСТ 36-42-81 для трубопроводов различного назначения требует проведения ряда расчетов‚ направленных на выбор оптимальных параметров‚ обеспечивающих прочность‚ герметичность и безопасную эксплуатацию трубопроводной системы. Ключевыми расчетами‚ которые необходимо выполнить при проектировании‚ являются⁚
- Расчеты на прочность⁚ эти расчеты направлены на определение способности отвода выдерживать рабочее давление‚ температуру рабочей среды‚ вибрационные нагрузки и другие факторы‚ влияющие на прочность конструкции. Расчеты на прочность основаны на применении формул и методов‚ установленных в ОСТ 36-42-81‚ а также в других стандартах и нормативных документах.
- Гидравлические расчеты⁚ эти расчеты определяют гидравлические характеристики отвода‚ такие как гидравлическое сопротивление‚ скорость потока рабочей среды и потери давления. Гидравлические расчеты позволяют оптимизировать геометрию отвода‚ чтобы минимизировать потери давления и обеспечить эффективный перенос рабочей среды.
- Расчет развернутой длины⁚ развернутая длина отвода представляет собой длину изогнутого участка отвода‚ если его разогнуть в прямую линию. Расчет развернутой длины необходим для определения длины трубы‚ необходимой для изготовления отвода.
- Расчет длины прямых участков⁚ длина прямых участков отвода‚ расположенных перед и после изогнутого участка‚ должна быть достаточной для обеспечения надежной сварки с трубами. Расчет длины прямых участков основан на условиях эксплуатации и требованиях к прочности соединения отвода с трубой.
- Расчет толщины стенки⁚ толщина стенки отвода должна быть достаточной для обеспечения необходимой прочности и герметичности конструкции. Расчет толщины стенки основан на рабочем давлении‚ температуре рабочей среды и других факторах‚ влияющих на прочность отвода.
Результаты расчетов позволяют определить оптимальные параметры отвода‚ такие как радиус изгиба‚ длину прямых участков‚ толщину стенки и другие характеристики‚ которые обеспечивают безопасную и эффективную работу трубопровода.
При выборе оптимальных параметров отвода необходимо учитывать как технические‚ так и экономические факторы. С одной стороны‚ необходимо обеспечить прочность и надежность отвода‚ с другой стороны‚ необходимо минимизировать стоимость изготовления и установки. Правильный выбор оптимальных параметров отвода позволяет достичь компромисса между этим двумя факторами.
Маркировка и документация
Маркировка отводов гнутых по ОСТ 36-42-81 является важным элементом‚ позволяющим идентифицировать и отслеживать продукцию‚ а также обеспечивает соответствие отводов требованиям стандарта. Маркировка отводов должна содержать следующую информацию⁚
- Условное обозначение отвода⁚ условное обозначение отвода состоит из буквенно-цифрового кода‚ который уникально идентифицирует отвод. Например‚ отвод с углом изгиба 90°‚ условным проходом 108 мм и толщиной стенки 4 мм может иметь условное обозначение "Отвод 90 108х4".
- Стандарт изготовления⁚ маркировка отвода должна содержать указание на стандарт‚ по которому изготовлен отвод. В данном случае это ОСТ 36-42-81.
- Дата изготовления⁚ маркировка отвода должна содержать дату изготовления отвода. Дата изготовления позволяет отслеживать срок службы отвода и определять необходимость его замены;
- Номер партии⁚ маркировка отвода должна содержать номер партии‚ к которой относится отвод. Номер партии позволяет отслеживать историю изготовления отвода и определять его качество.
- Товарный знак производителя⁚ маркировка отвода должна содержать товарный знак производителя. Товарный знак позволяет идентифицировать производителя отвода и определять его ответственность за качество продукции.
Помимо маркировки‚ к отводам гнутным по ОСТ 36-42-81 должна быть приложена техническая документация‚ которая содержит следующую информацию⁚
- Чертеж отвода⁚ чертеж отвода должен содержать все необходимые размеры и конструктивные особенности отвода.
- Сертификат соответствия⁚ сертификат соответствия подтверждает соответствие отвода требованиям ОСТ 36-42-81.
- Паспорт отвода⁚ паспорт отвода содержит информацию о технических характеристиках отвода‚ условиях эксплуатации и рекомендациях по установке и обслуживанию.
- Протоколы испытаний⁚ протоколы испытаний подтверждают соответствие отвода требованиям по прочности‚ герметичности и другим параметрам.
Маркировка и документация отводов гнутных по ОСТ 36-42-81 являются важным элементом контроля качества и обеспечения безопасной и эффективной эксплуатации трубопроводной системы.
