Предохранительные клапаны устройство, принцип работы и области применения

Предохранительный клапан – это незаменимый элемент трубопроводной арматуры, призванный защищать оборудование и трубопроводы от механического разрушения, вызванного избыточным давлением․ Он работает по принципу автоматического выпуска излишков рабочей среды (жидкости, пара или газа) из систем и сосудов, когда давление превышает установленный предел․ Клапан также должен обеспечивать прекращение сброса среды при восстановлении рабочего давления․

Предохранительный клапан – это незаменимый элемент трубопроводной арматуры, призванный защищать оборудование и трубопроводы от механического разрушения, вызванного избыточным давлением․ Он работает по принципу автоматического выпуска излишков рабочей среды (жидкости, пара или газа) из систем и сосудов, когда давление превышает установленный предел․ Клапан также должен обеспечивать прекращение сброса среды при восстановлении рабочего давления․

Предохранительный клапан относится к арматуре прямого действия, то есть он работает непосредственно от рабочей среды, без дополнительных управляющих систем․ Это делает его надежным и простым в эксплуатации․

Опасное избыточное давление может возникнуть в системе как из-за внешних факторов (неправильная работа оборудования, передача тепла от сторонних источников, неправильно собранная тепломеханическая схема), так и из-за внутренних физических процессов, обусловленных неким исходным событием, не предусмотренным нормальной эксплуатацией․

Предохранительные клапаны устанавливаются везде, где может возникнуть избыточное давление, то есть практически на любом оборудовании, но особенно важны в сфере эксплуатации промышленных и бытовых сосудов, работающих под давлением․

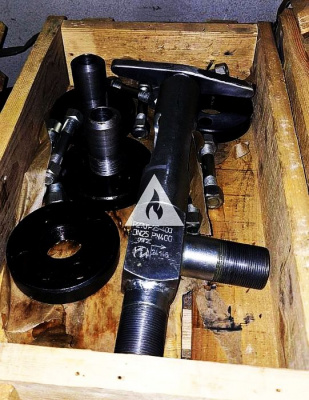

Устройство предохранительного клапана

Предохранительный клапан, как правило, состоит из двух основных элементов⁚ корпуса и запорного органа, который, в свою очередь, включает в себя затвор и седло․ Корпус клапана может быть выполнен из различных материалов, в зависимости от условий эксплуатации и типа рабочей среды․ Он обеспечивает герметичность и защищает внутренние элементы клапана от внешних воздействий․

Запорный орган является ключевым компонентом предохранительного клапана, отвечающим за перекрытие потока рабочей среды․ Затвор – это подвижная часть, которая прижимается к седлу, образуя герметичное соединение․ Затвор может быть выполнен в виде золотника, тарелки или другого элемента, форма и размер которого зависят от типа клапана и его назначения․ Седло – это неподвижная часть клапана, к которой прижимается затвор․ Оно обеспечивает точную посадку затвора и гарантирует герметичность соединения при закрытом состоянии клапана․

Кроме корпуса и запорного органа, в конструкции предохранительного клапана могут присутствовать и другие элементы, в зависимости от конкретной модели․ Например, для регулировки давления срабатывания клапана может использоваться пружина или груз, который воздействует на затвор․ Пружина обеспечивает постоянное усилие прижатия затвора к седлу, а груз – усилие, которое зависит от его массы и расположения․

Для предотвращения протечек рабочей среды в месте соединения штока клапана с корпусом может использоваться сальниковое уплотнение, сильфон или эластичная мембрана․ Сальниковое уплотнение представляет собой прокладку из уплотнительного материала, которая устанавливается между штоком и корпусом клапана; Сильфон – это гибкий элемент из тонколистовой стали, который обеспечивает герметичность соединения и компенсирует тепловое расширение штока․ Эластичная мембрана – это тонкая пленка, которая прижимается к штоку и обеспечивает герметичность соединения․

Также в конструкции предохранительного клапана может быть предусмотрен механизм ручной продувки, который позволяет проверить работоспособность клапана и убедиться в отсутствии прикипания затвора к седлу․

В зависимости от конструкции, предохранительные клапаны могут быть с одним или двумя сёдлами․ Клапаны с одним седлом более просты в изготовлении и эксплуатации, но имеют меньшую пропускную способность․ Клапаны с двумя сёдлами более сложные в конструкции, но обеспечивают большую пропускную способность и могут быть использованы для сброса более объемных количеств рабочей среды․

Существуют также предохранительные клапаны с различными высотами подъема затвора․ Малоподъемные клапаны имеют небольшую высоту подъема затвора и используются для жидкостей, когда не требуется большая пропускная способность․ Полноподъемные клапаны имеют большую высоту подъема затвора и используются как для жидкостей, так и для газов, когда требуется большая пропускная способность․

Предохранительные клапаны могут быть выполнены в различных материалах, в зависимости от типа рабочей среды и условий эксплуатации․ Для работы с агрессивными средами используются клапаны из нержавеющей стали или других коррозионностойких материалов․ Для работы с высокими температурами используются клапаны из жаропрочных материалов․

Принцип работы

Принцип работы предохранительного клапана основан на простом, но эффективном механизме, который обеспечивает автоматический сброс избыточного давления в системе․ В основе его работы лежит принцип равновесия сил, действующих на запорный орган клапана․

В закрытом состоянии клапана затвор плотно прижат к седлу, не позволяя рабочей среде проходить через него․ Это достигается за счет силы, создаваемой пружиной или грузом, которая противодействует силе давления рабочей среды, стремящейся открыть клапан․

Когда давление в системе начинает повышаться, сила давления рабочей среды на затвор увеличивается․ Достигнув определенного значения, эта сила превышает силу, удерживающую затвор в закрытом состоянии, и затвор начинает двигаться вверх, открывая клапан․ В результате избыточная рабочая среда сбрасывается через клапан, снижая давление в системе до безопасного уровня․

Важно отметить, что клапан не открывается мгновенно при достижении предельного давления․ Существует небольшой зазор между затвором и седлом, который позволяет давлению в системе немного увеличиться прежде, чем клапан начнет открываться․ Этот зазор необходим для того, чтобы избежать частых и ненужных срабатываний клапана при незначительных колебаниях давления в системе․

После того, как давление в системе снизится до установленного значения, сила пружины или груза снова превысит силу давления рабочей среды, и затвор под действием пружины или груза закроется, прекращая сброс рабочей среды․

Таким образом, предохранительный клапан работает циклически, автоматически регулируя давление в системе и предотвращая его превышение за предельное значение․ Он является незаменимым элементом безопасности в системах, работающих под давлением, и обеспечивает защиту оборудования и трубопроводов от повреждений и аварий․

Важно отметить, что предохранительные клапаны требуют регулярной проверки и обслуживания, чтобы обеспечить их бесперебойную работу․ Периодически необходимо проверять состояние пружины или груза, а также убедиться в отсутствии прикипания затвора к седлу․

Области применения

Предохранительные клапаны широко применяются во многих отраслях промышленности и в быту, где существует риск возникновения избыточного давления в системах и сосудах․ Их использование необходимо для обеспечения безопасности оборудования, трубопроводов и людей, работающих с ними․

В промышленности предохранительные клапаны используются в следующих областях⁚

• Энергетика⁚ на тепловых и атомных электростанциях, в системах пароснабжения, в котлах и турбинах․
• Нефтегазовая промышленность⁚ в системах перекачки и хранения нефти и газа, в трубопроводах, на нефтеперерабатывающих заводах․
• Химическая промышленность⁚ в реакторах, емкостях для хранения и переработки химических веществ, в системах перекачки и транспортировки химикатов․
• Пищевая промышленность⁚ в системах пастеризации и стерилизации, в оборудовании для производства пищевых продуктов․
• Машиностроение⁚ в гидравлических системах, в оборудовании для сжатого воздуха․
• Авиационная и космическая промышленность⁚ в системах топливоснабжения и гидравлики самолетов и ракет․

В быту предохранительные клапаны используются в следующих устройствах⁚

• Водонагреватели⁚ для предотвращения разрыва бака при повышении давления воды․
• Системы отопления⁚ для предотвращения разрыва трубопроводов и радиаторов при повышении давления в системе отопления․
• Системы газоснабжения⁚ для предотвращения утечки газа при повышении давления в системе газоснабжения․

Применение предохранительных клапанов в различных областях обеспечивает безопасность и стабильность работы систем и оборудования, предотвращая аварии и несчастные случаи․

Важно отметить, что выбор предохранительного клапана должен осуществляться с учетом конкретных условий эксплуатации и характеристик рабочей среды․ Необходимо учитывать давление срабатывания клапана, его пропускную способность, тип рабочей среды, температуру и другие факторы․

Виды предохранительных клапанов

Предохранительные клапаны классифицируются по разным признакам, в зависимости от их конструкции, принципа работы и назначения․

По типу задатчика предохранительные клапаны делятся на следующие виды⁚

• Пружинные клапаны⁚ в них давлению среды на золотник противодействует сила сжатия пружины․ Один и тот же пружинный клапан может быть использован для различных пределов настройки давления срабатывания путем комплектации различными пружинами․ Многие клапаны изготавливаются со специальным механизмом (рычагом, грибком и др․) ручного подрыва для контрольной продувки клапана․ Это делается с целью проверки работоспособности клапана, так как во время эксплуатации могут возникнуть различные проблемы, например, прикипание, примерзание, прилипание золотника к седлу․ Однако в некоторых производствах в условиях агрессивных и токсичных сред, высоких температур и давлений, контрольная продувка может быть очень опасной, поэтому для таких клапанов возможность ручной продувки не предусматривается и даже запрещается․
• Рычажно-грузовые клапаны⁚ в них усилию на золотник от давления рабочей среды противодействует сила от груза, передаваемая через рычаг на шток клапана․ Настройка таких клапанов на давление открытия производится фиксацией груза определенной массы на плече рычага․ Рычаги также используют для ручной продувки клапана․ Такие устройства запрещено использовать на передвижных сосудах․
• Магнито-пружинные клапаны⁚ в них усилие на золотник от давления рабочей среды противодействует силе от электромагнита, который управляется системой автоматики․

По типу управления предохранительные клапаны делятся на следующие виды⁚

• Клапаны прямого действия⁚ они работают непосредственно от давления рабочей среды, без дополнительных управляющих систем․
• Клапаны непрямого действия⁚ они управляются системой автоматики, которая реагирует на изменение давления в системе и отправляет сигнал на открытие или закрытие клапана․

По типу сброса рабочей среды предохранительные клапаны делятся на следующие виды⁚

• Клапаны с атмосферным сбросом⁚ они сбрасывают рабочую среду в атмосферу․
• Клапаны с дренажным сбросом⁚ они сбрасывают рабочую среду в дренажную систему․
• Клапаны с возвратным сбросом⁚ они сбрасывают рабочую среду в систему, из которой она поступила․

По типу подъема затвора предохранительные клапаны делятся на следующие виды⁚

• Малоподъемные клапаны⁚ у них высота подъема запирающего элемента (золотника, тарелки) не превышает 1/20 диаметра седла․
• Полноподъемные клапаны⁚ у них высота подъема составляет 1/4 диаметра седла и более․
• Среднеподъемные клапаны⁚ у них высота подъема тарелки от 1/20 до 1/4․

Выбор конкретного типа предохранительного клапана зависит от условий эксплуатации и характеристик рабочей среды․
