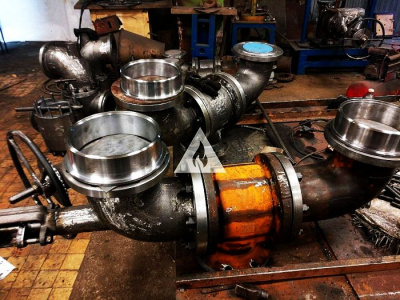

Типы переключающих устройств для предохранительных клапанов и их применение
Переключающие устройства для предохранительных клапанов представляют собой важный элемент в системах, где требуется обеспечить бесперебойную работу и безопасность при работе с высокими давлениями. Их основная функция заключается в переключении потока рабочей среды между двумя или более предохранительными клапанами, что позволяет обеспечить непрерывную работу системы, даже если один из клапанов выходит из строя или требует обслуживания.
Переключающие устройства для предохранительных клапанов представляют собой важный элемент в системах, где требуется обеспечить бесперебойную работу и безопасность при работе с высокими давлениями. Их основная функция заключается в переключении потока рабочей среды между двумя или более предохранительными клапанами, что позволяет обеспечить непрерывную работу системы, даже если один из клапанов выходит из строя или требует обслуживания.
Переключающие устройства находят широкое применение в различных отраслях промышленности, где используются системы с высоким давлением, такие как химическая промышленность, нефтегазовая промышленность и энергетика. Они позволяют обеспечить безопасность и надежность работы оборудования, предотвращая аварийные ситуации, связанные с перегрузкой или неисправностью предохранительных клапанов.
В данной статье мы рассмотрим принцип работы переключающих устройств, типы устройств, их применение в различных отраслях промышленности, а также преимущества их использования.
Принцип работы предохранительных клапанов
Предохранительные клапаны ⎯ это важнейший элемент систем, работающих под давлением, обеспечивающий безопасность и предотвращение аварийных ситуаций. Их задача заключается в автоматическом сбросе избыточного давления рабочей среды, предотвращая тем самым перегрузку и возможные повреждения оборудования.
Принцип работы предохранительных клапанов основан на простом механизме⁚
- Давление среды⁚ Внутри системы давление рабочей среды постоянно возрастает.
- Срабатывание⁚ Когда давление достигает определенного порогового значения (установленного для конкретного клапана), срабатывает механизм открытия клапана.
- Сброс давления⁚ Клапан открывается, и избыточное давление сбрасывается в атмосферу или в специальный резервуар.
- Возврат в исходное положение⁚ После снижения давления в системе клапан автоматически закрывается, возвращаясь в исходное положение.
Ключевым элементом предохранительного клапана является запорный орган, который может быть выполнен в виде золотника, тарелки или диафрагмы. Запорный орган удерживается в закрытом положении пружиной или грузом.
Существует несколько типов предохранительных клапанов, которые отличаются по принципу работы, конструкции и области применения⁚
- Клапаны прямого действия⁚ Срабатывают непосредственно под действием давления рабочей среды.
- Клапаны обратного действия⁚ Срабатывают по сигналу от внешнего источника (например, электрического сигнала)
- Пропорциональные клапаны⁚ Степень открытия клапана зависит от уровня избыточного давления.
- Двухпозиционные клапаны⁚ Клапан открывается сразу на полный ход при достижении порогового значения давления.
Выбор типа предохранительного клапана зависит от специфики применения, условий работы и типа рабочей среды.
Классификация предохранительных клапанов
Предохранительные клапаны, как важный элемент систем, работающих под давлением, классифицируются по различным параметрам, учитывающим их конструкцию, принцип работы и область применения. Эта классификация позволяет выбрать наиболее подходящий тип клапана для конкретной системы, обеспечивая ее безопасность и надежность.
Основные критерии классификации предохранительных клапанов⁚
- По принципу работы⁚
- Клапаны прямого действия⁚ Срабатывают непосредственно под воздействием давления рабочей среды.
- Клапаны обратного действия⁚ Срабатывают по сигналу от внешнего источника (например, электрического сигнала)
- По типу подъема запирающего органа⁚
- Пропорциональные клапаны⁚ Степень открытия клапана зависит от уровня избыточного давления.
- Двухпозиционные клапаны⁚ Клапан открывается сразу на полный ход при достижении порогового значения давления.
- По уровню высоты подъема запирающего элемента⁚
- Малоподъемные клапаны⁚ Подъем запирающего элемента на уровень порядка 5 от диаметра седла.
- Полноподъемные клапаны⁚ Высота подъема запирающего элемента может превышать диаметр седла.
- По виду оказываемой нагрузки на золотник запирающего элемента⁚
- Грузовые (рычажно-грузовые) клапаны⁚ Давлению противодействует усилие, формируемое рычажным механизмом.
- Пружинные клапаны⁚ Давлению противодействует пружина.
Кроме того, предохранительные клапаны могут классифицироваться по материалу корпуса, типу присоединения (фланцевое, резьбовое), по рабочему давлению и температуре, а также по другим параметрам, зависящим от конкретных условий эксплуатации.
Правильный выбор типа предохранительного клапана для конкретной системы является важнейшим фактором обеспечения ее безопасной и надежной работы.
Переключающие устройства для предохранительных клапанов
Переключающие устройства, применяемые в системах с предохранительными клапанами, представляют собой специальные механизмы, которые позволяют переключать поток рабочей среды между двумя или более предохранительными клапанами.
Их применение особенно актуально в системах, где требуется обеспечить непрерывную работу и безопасность, например, при необходимости обслуживания одного из клапанов или при выходе из строя одного из элементов системы.
Переключающие устройства в таких системах обеспечивают надежную и безопасную работу, позволяя перенаправить поток рабочей среды на другой клапан без остановки работы всей системы.
Принцип работы переключающих устройств
Переключающие устройства для предохранительных клапанов, как правило, работают на основе механического принципа перемещения запирающего элемента между двумя или более седлами.
Их принцип действия можно описать следующим образом⁚
- Запорный элемент⁚ В устройстве есть специальный запорный элемент, который может перемещаться между несколькими седлами, соединяясь с тем или иным предохранительным клапаном.
- Механизм переключения⁚ Переключение запирающего элемента между седлами осуществляется с помощью механизма, который может быть ручным, пневматическим или гидравлическим.
- Перенаправление потока⁚ При переключении запирающего элемента поток рабочей среды перенаправляется с одного предохранительного клапана на другой.
- Управление⁚ Переключающее устройство может быть настроено на автоматическое переключение при достижении определенного давления или температуры, или же управляться вручную оператором.
Важно отметить, что переключающие устройства для предохранительных клапанов должны быть спроектированы таким образом, чтобы обеспечить надежное переключение потока рабочей среды без возникновения утечек и прочих неисправностей.
В зависимости от конструкции и типа переключающего устройства, может использоваться различная система управления⁚
- Ручное управление⁚ Оператор вручную переключает поток рабочей среды с помощью рычага или рукоятки.
- Автоматическое управление⁚ Переключение осуществляется автоматически при достижении заданных параметров (давления, температуры) или по сигналу от внешнего устройства.
Выбор типа управления зависит от конкретных условий эксплуатации, требований безопасности и удобства использования.
Типы переключающих устройств
Переключающие устройства для предохранительных клапанов бывают разных типов, каждый из которых предназначен для выполнения определенных задач и имеет свои особенности.
Основные типы переключающих устройств⁚
- Ручные переключающие устройства⁚
- Рычажные устройства⁚ Переключение осуществляется вручную с помощью рычага, который перемещает запорный элемент между седлами.
- Шпиндельные устройства⁚ Переключение осуществляется поворотом шпинделя, который соединен с запорным элементом.
- Автоматические переключающие устройства⁚
- Пневматические устройства⁚ Переключение осуществляется с помощью сжатого воздуха, который воздействует на поршень, перемещающий запорный элемент.
- Гидравлические устройства⁚ Переключение осуществляется с помощью гидравлического давления, которое воздействует на поршень, перемещающий запорный элемент.
- Электрические устройства⁚ Переключение осуществляется с помощью электромагнитного привода, который перемещает запорный элемент.
Выбор конкретного типа переключающего устройства зависит от следующих факторов⁚
- Тип рабочей среды⁚ Для агрессивных сред требуется использовать устройства из специальных материалов, устойчивых к коррозии.
- Давление и температура⁚ Устройства должны быть рассчитаны на рабочее давление и температуру рабочей среды.
- Требования к надежности⁚ Для критических систем требуется использовать устройства с высокой надежностью.
- Удобство обслуживания⁚ Устройства должны быть удобны в обслуживании и ремонте.
Современные переключающие устройства для предохранительных клапанов, как правило, оснащены дополнительными функциями, которые обеспечивают безопасность и удобство эксплуатации.
- Индикация положения⁚ Индикатор показывает положение запорного элемента, позволяя оператору контролировать работу устройства.
- Блокировка⁚ Механизм блокировки предотвращает случайное переключение устройства.
- Система сигнализации⁚ Сигнализация оповещает оператора о неисправностях устройства.
Применение переключающих устройств в различных отраслях промышленности
Переключающие устройства для предохранительных клапанов широко применяются в различных отраслях промышленности, где используются системы с высоким давлением, обеспечивая безопасность и надежность работы оборудования.
Их применение позволяет минимизировать риски, связанные с перегрузкой или неисправностью предохранительных клапанов, обеспечивая непрерывность технологических процессов.
Химическая промышленность
В химической промышленности переключающие устройства для предохранительных клапанов играют важную роль в обеспечении безопасности и надежности работы технологических процессов.
Химические производства, как правило, работают с агрессивными средами, высокими давлениями и температурами, что делает применение предохранительных клапанов обязательным.
Переключающие устройства в таких системах обеспечивают следующие преимущества⁚
- Безопасность⁚ Переключающие устройства позволяют перенаправить поток рабочей среды на другой клапан, если один из клапанов выходит из строя, предотвращая аварийные ситуации.
- Надежность⁚ Переключающие устройства обеспечивают непрерывность технологических процессов, даже если один из клапанов требует обслуживания или ремонта.
- Удобство⁚ Переключающие устройства позволяют оперативно переключать поток рабочей среды между клапанами, упрощая обслуживание и ремонт оборудования.
- Экономичность⁚ Применение переключающих устройств позволяет снизить затраты на простоя оборудования, связанные с ремонтом или заменой предохранительных клапанов.
В химической промышленности переключающие устройства часто используются в следующих процессах⁚
- Синтез и производство химических веществ⁚ Переключающие устройства применяются в системах с реакторами, колоннами, фильтрами и другими аппаратами, работающими под давлением.
- Хранение и транспортировка химических веществ⁚ Переключающие устройства используются в системах с резервуарами, насосами и трубопроводами, обеспечивая безопасность и надежность транспортировки химических веществ.
- Очистка и переработка отходов⁚ Переключающие устройства применяются в системах с печными установками, фильтрами, и другими аппаратами, работающими под давлением, обеспечивая безопасность и надежность работы систем очистки и переработки отходов.
Выбор типа переключающего устройства для химической промышленности зависит от конкретного технологического процесса, типа рабочей среды, давления, температуры и других параметров.
Важно отметить, что переключающие устройства для химической промышленности должны быть изготовлены из материалов, устойчивых к коррозии и воздействию агрессивных сред.
Нефтегазовая промышленность
Нефтегазовая промышленность является одной из ключевых отраслей, где переключающие устройства для предохранительных клапанов играют особенно важную роль.
Добыча, переработка и транспортировка нефти и газа связаны с высокими давлениями, температурами и опасными средами, что требует максимальной безопасности и надежности работы оборудования.
Переключающие устройства в нефтегазовой промышленности используются в следующих процессах⁚
- Добыча нефти и газа⁚ Переключающие устройства применяются в системах с скважинными насосами, сепараторами, компрессорами, обеспечивая безопасность и надежность работы оборудования.
- Переработка нефти и газа⁚ Переключающие устройства используются в системах с реакторами, колоннами, насосами, обеспечивая безопасность и надежность работы оборудования.
- Транспортировка нефти и газа⁚ Переключающие устройства применяются в системах с трубопроводами, насосами, компрессорами, обеспечивая безопасность и надежность транспортировки нефти и газа.
- Хранение нефти и газа⁚ Переключающие устройства используются в системах с резервуарами, насосами, обеспечивая безопасность и надежность хранения нефти и газа.
Применение переключающих устройств в нефтегазовой промышленности обеспечивает следующие преимущества⁚
- Безопасность⁚ Переключающие устройства позволяют перенаправить поток рабочей среды на другой клапан, если один из клапанов выходит из строя, предотвращая аварийные ситуации, которые могут привести к утечкам нефти и газа, пожарам или взрывам.
- Надежность⁚ Переключающие устройства обеспечивают непрерывность технологических процессов, даже если один из клапанов требует обслуживания или ремонта.
- Удобство⁚ Переключающие устройства позволяют оперативно переключать поток рабочей среды между клапанами, упрощая обслуживание и ремонт оборудования.
- Экономичность⁚ Применение переключающих устройств позволяет снизить затраты на простоя оборудования, связанные с ремонтом или заменой предохранительных клапанов.
Выбор типа переключающего устройства для нефтегазовой промышленности зависит от конкретного технологического процесса, типа рабочей среды, давления, температуры и других параметров.
Важно отметить, что переключающие устройства для нефтегазовой промышленности должны быть изготовлены из материалов, устойчивых к коррозии и воздействию агрессивных сред.
Энергетика
В энергетике переключающие устройства для предохранительных клапанов играют важную роль в обеспечении безопасной и надежной работы электростанций, теплоэлектроцентралей и других объектов, связанных с производством и распределением энергии.
В энергетике переключающие устройства используются в следующих процессах⁚
- Производство электроэнергии⁚ Переключающие устройства применяются в системах с паровыми котлами, турбинами, генераторами, обеспечивая безопасность и надежность работы оборудования.
- Производство тепловой энергии⁚ Переключающие устройства используются в системах с теплообменниками, насосами, обеспечивая безопасность и надежность работы оборудования.
- Распределение электроэнергии⁚ Переключающие устройства применяются в системах с трансформаторами, выключателями, обеспечивая безопасность и надежность работы оборудования.
Применение переключающих устройств в энергетике обеспечивает следующие преимущества⁚
- Безопасность⁚ Переключающие устройства позволяют перенаправить поток рабочей среды на другой клапан, если один из клапанов выходит из строя, предотвращая аварийные ситуации, которые могут привести к пожарам или взрывам.
- Надежность⁚ Переключающие устройства обеспечивают непрерывность технологических процессов, даже если один из клапанов требует обслуживания или ремонта.
- Удобство⁚ Переключающие устройства позволяют оперативно переключать поток рабочей среды между клапанами, упрощая обслуживание и ремонт оборудования.
- Экономичность⁚ Применение переключающих устройств позволяет снизить затраты на простоя оборудования, связанные с ремонтом или заменой предохранительных клапанов.
Выбор типа переключающего устройства для энергетики зависит от конкретного технологического процесса, типа рабочей среды, давления, температуры и других параметров.
Важно отметить, что переключающие устройства для энергетики должны быть изготовлены из материалов, устойчивых к высоким температурам и давлению, а также к воздействию агрессивных сред, которые могут присутствовать в энергетических системах.
