Монтажные узлы трубопроводов: Общее понятие и назначение

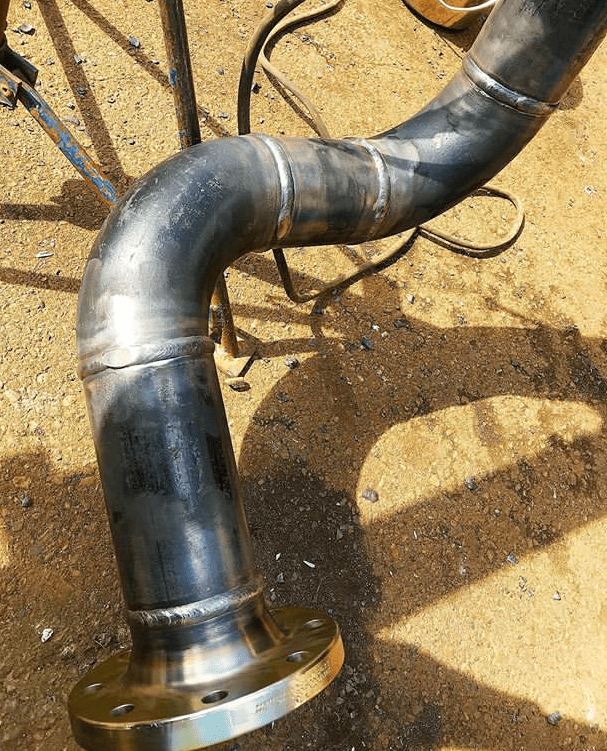

Монтажный узел трубопровода – это предварительно собранный блок, состоящий из труб, фитингов и арматуры. Такие узлы существенно ускоряют процесс монтажа трубопроводных систем различного назначения.

Определение и функциональное назначение монтажных узлов

Монтажный узел трубопровода представляет собой законченную конструкцию, состоящую из труб, соединительных элементов (фитингов), а также запорной, регулирующей и предохранительной арматуры, собранных в единый блок в заводских или цеховых условиях. Функциональное назначение монтажных узлов заключаеться в обеспечении оперативного и качественного монтажа трубопроводных систем различного назначения: отопления, водоснабжения, газоснабжения, канализации и промышленных трубопроводов.

Преимущества использования монтажных узлов в строительстве и реконструкции трубопроводов

Использование монтажных узлов в строительстве и реконструкции трубопроводов предоставляет ряд значительных преимуществ. Во-первых, это существенное сокращение сроков монтажных работ за счет переноса части операций в заводские условия. Во-вторых, обеспечивается более высокое качество сборки и сварки, так как работы выполняются квалифицированным персоналом с использованием специализированного оборудования. В-третьих, уменьшается объем сварочных работ на объекте, что повышает безопасность и снижает риск ошибок.

Классификация и виды монтажных узлов

Основные типы монтажных узлов по назначению (отопление, водоснабжение, канализация, вентиляция)

Монтажные узлы классифицируются по ряду признаков, включая назначение и конструктивные особенности.

Основные типы монтажных узлов по назначению (отопление, водоснабжение, канализация, вентиляция)

В зависимости от функционального назначения трубопроводной системы выделяют следующие основные типы монтажных узлов: для систем отопления (узлы обвязки радиаторов, коллекторные группы), для систем водоснабжения (узлы учета расхода воды, узлы повышения давления), для систем канализации (ревизионные узлы, узлы подключения сантехнических приборов) и для систем вентиляции (узлы подключения воздухораспределителей, узлы дросселирования). Каждый тип узлов имеет специфические конструктивные особенности и состав элементов, определяемые требованиями конкретной системы.

Разновидности фасонных частей и их применение (отводы, тройники, переходы, колена)

Фасонные части являются неотъемлемой частью монтажных узлов и служат для изменения направления, соединения или разделения потока рабочей среды. Отводы (колена) применяются для изменения направления трубопровода на определенный угол. Тройники используются для подключения дополнительных ответвлений к основной магистрали. Переходы предназначены для соединения труб разного диаметра. Колена позволяют изменять направление движения рабочей среды. Выбор фасонных частей зависит от конкретных условий монтажа и требований к системе.

Элементы, входящие в состав монтажных узлов

Трубы и соединительные детали (фитинги)

Монтажные узлы состоят из разнообразных компонентов, обеспечивающих их функциональность.

Трубы и соединительные детали (фитинги)

Трубы являются основным элементом монтажных узлов и обеспечивают транспортировку рабочей среды. Выбор материала труб (сталь, полимеры, медь) зависит от характеристик транспортируемой среды и условий эксплуатации. Фитинги (муфты, угольники, тройники, переходы) служат для соединения труб между собой, изменения направления трубопровода и создания разветвлений. Фитинги могут быть резьбовыми, сварными, фланцевыми или компрессионными, в зависимости от способа соединения.

Арматура (запорная, регулирующая, предохранительная)

Арматура играет важную роль в функционировании монтажных узлов, обеспечивая управление потоком рабочей среды. Запорная арматура (краны, задвижки, клапаны) предназначена для перекрытия потока. Регулирующая арматура (регулирующие клапаны) позволяет изменять расход и давление рабочей среды. Предохранительная арматура (предохранительные клапаны) защищает систему от превышения давления. Выбор типа и характеристик арматуры определяется требованиями к конкретной трубопроводной системе.

Крепежные элементы (хомуты, траверсы, монтажный профиль)

Крепежные элементы обеспечивают надежное крепление монтажных узлов к строительным конструкциям. Хомуты используются для фиксации труб к стенам, потолкам или другим поверхностям. Траверсы представляют собой опорные конструкции, предназначенные для поддержания трубопроводов на определенной высоте. Монтажный профиль (например, перфорированный швеллер) позволяет создавать универсальные системы крепления для различных элементов трубопроводных систем. Выбор крепежных элементов зависит от веса и размеров монтажного узла, а также от материала несущих конструкций.

Соединения в монтажных узлах

Разъемные соединения (фланцевые)

Соединения в монтажных узлах обеспечивают герметичность и надежность соединения элементов.

Разъемные соединения (фланцевые)

Разъемные соединения позволяют многократно собирать и разбирать трубопровод без повреждения элементов. Фланцевые соединения являются одним из наиболее распространенных типов разъемных соединений. Они состоят из двух фланцев, приваренных или прикрепленных к трубам, и уплотнительной прокладки между ними, которые стягиваются болтами или шпильками. Фланцевые соединения применяются в местах, где требуется периодическое обслуживание или замена элементов трубопровода, а также при больших диаметрах труб и высоких давлениях.

Неразъемные соединения (сварные)

Неразъемные соединения обеспечивают высокую прочность и герметичность соединения, но не позволяют разбирать трубопровод без разрушения соединения. Сварные соединения являются наиболее распространенным типом неразъемных соединений. Они выполняются путем сплавления металла соединяемых элементов с использованием сварочного оборудования. Сварные соединения применяются в трубопроводах, где требуется высокая надежность и герметичность, а также при высоких давлениях и температурах рабочей среды. Качество сварных соединений подлежит обязательному контролю.

Применение монтажных узлов в различных трубопроводных системах

Монтажные узлы находят широкое применение в различных инженерных системах.

Отопление и водоснабжение

В системах отопления и водоснабжения монтажные узлы используются для обвязки радиаторов, подключения водонагревателей, установки узлов учета расхода воды, создания коллекторных групп и других целей. Применение монтажных узлов позволяет значительно упростить и ускорить процесс монтажа, а также обеспечить более высокое качество соединений и герметичность системы. Готовые узлы позволяют избежать ошибок при сборке и обеспечивают надежную работу системы отопления и водоснабжения на протяжении всего срока эксплуатации.

Газоснабжение

В системах газоснабжения монтажные узлы применяются для подключения газовых приборов (плит, котлов, водонагревателей), установки газовых счетчиков и регуляторов давления. К монтажным узлам для газоснабжения предъявляются повышенные требования к герметичности и безопасности, поэтому их изготовление и монтаж должны выполняться только квалифицированными специалистами с соблюдением всех нормативных требований. Использование готовых монтажных узлов позволяет минимизировать риск утечек газа и обеспечить безопасную эксплуатацию системы газоснабжения.

Промышленные трубопроводы

В промышленных трубопроводах монтажные узлы используются для транспортировки различных технологических сред (воды, пара, газов, химических веществ). Применение монтажных узлов позволяет оптимизировать процесс монтажа сложных трубопроводных систем, сократить сроки строительства и обеспечить высокое качество соединений. Для промышленных трубопроводов, транспортирующих агрессивные среды, используются специальные монтажные узлы, изготовленные из коррозионностойких материалов. Также широко применяются узлы с внутренним антикоррозийным покрытием для увеличения срока службы трубопровода.

Требования к монтажу и контролю качества монтажных узлов

Подготовка элементов к монтажу (очистка, осмотр)

Монтаж узлов требует соблюдения определенных правил для обеспечения надежности.

Подготовка элементов к монтажу (очистка, осмотр)

Перед началом монтажа необходимо тщательно подготовить все элементы монтажного узла. Трубы, фитинги и арматура должны быть очищены от грязи, пыли, масла и других загрязнений. Необходимо также провести визуальный осмотр элементов на предмет наличия дефектов (трещин, сколов, вмятин). Особое внимание следует уделить проверке резьбовых соединений и уплотнительных поверхностей. В случае обнаружения дефектов элементы должны быть заменены. Очистка внутренней поверхности труб особенно важна для обеспечения нормальной работы системы.

Технологии монтажа узлов (сварка, сборка на фланцах)

Монтаж монтажных узлов может выполняться с использованием различных технологий, в зависимости от типа соединений. Сварка применяется для создания неразъемных соединений и требует высокой квалификации сварщиков и использования специализированного оборудования. Сборка на фланцах является распространенным способом соединения труб и арматуры, обеспечивающим возможность разборки и обслуживания трубопровода. При сборке на фланцах необходимо использовать уплотнительные прокладки и равномерно затягивать болты или шпильки. Важно соблюдать технологическую последовательность выполнения работ и контролировать качество соединений.

Контроль качества сварных швов и соединений

Контроль качества сварных швов и соединений является важным этапом монтажа монтажных узлов. Контроль может включать визуальный осмотр, измерение геометрических размеров шва, а также применение неразрушающих методов контроля (ультразвуковой контроль, рентгенографический контроль). При визуальном осмотре выявляются дефекты, такие как трещины, поры, непровары. Неразрушающие методы контроля позволяют обнаружить внутренние дефекты, невидимые при визуальном осмотре. Результаты контроля должны быть задокументированы. При обнаружении дефектов сварные швы должны быть исправлены или переделаны.
