Опора трубчатая крутоизогнутых отводов. Тип ТО
Трубчатые опоры ТО позволяют монтировать поворотные участки трубопроводов, они предназначены для крутоизогнутых отводов диаметрами 57-630 мм. Трубчатые опоры могут использоваться в качестве подвижных или неподвижных.

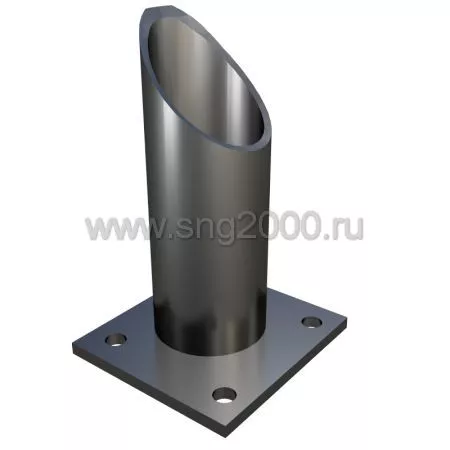

Опоры ТО состоят из стального листа, к которому приваривается отрезок трубы. Основание может иметь отверстия.
Транспортируемая среда должна иметь следующие характеристики:
- температура среды не должна быть больше +450°C;
- давление в трубопроводе не должнол быть выше 10 МПа (100кгс/см2).
| Обозначение | Исполнение | Высота, мм | Масса, кг |
|---|---|---|---|
| 57-ТО-А1 | А1 | 169 | 1,20 |
| 57-ТО-А2 | А2 | 219 | 1,40 |
| 76-ТО-А1 | А1 | 188 | 1,50 |
| 76-ТО-А2 | А2 | 238 | 1,80 |
| 89-ТО-А1 | А1 | 219 | 2,20 |
| 89-ТО-А2 | А2 | 269 | 2,60 |
| 108-ТО-А1 | А1 | 225 | 2,30 |
| 108-ТО-А2 | А2 | 275 | 2,60 |
| 133-ТО-А1 | А1 | 277 | 4,20 |
| 133-ТО-А2 | А2 | 327 | 4,80 |
| 159-ТО-А1 | А1 | 283 | 4,30 |
| 159-ТО-А2 | А2 | 333 | 4,90 |
| 219-ТО-А1 | А1 | 356 | 10,30 |
| 219-ТО-А2 | А2 | 406 | 11,60 |
| 273-ТО-А1 | А1 | 377 | 11,50 |
| 273-ТО-А2 | А2 | 427 | 12,80 |
| 325-ТО-А1 | А1 | 463 | 20,10 |
| 325-ТО-А2 | А2 | 513 | 22,00 |
| 377-ТО-А1 | А1 | 546 | 34,40 |
| 377-ТО-А2 | А2 | 596 | 37,40 |
| 426-ТО-А1 | А1 | 569 | 35,90 |
| 426-ТО-А2 | А2 | 619 | 38,90 |
| 530-ТО-А1 | А1 | 482 | 47,30 |
| 530-ТО-А2 | А2 | 532 | 50,90 |
| 630-ТО-А1 | А1 | 595 | 86,80 |
| 630-ТО-А2 | А2 | 645 | 92,70 |
