Опоры ТР

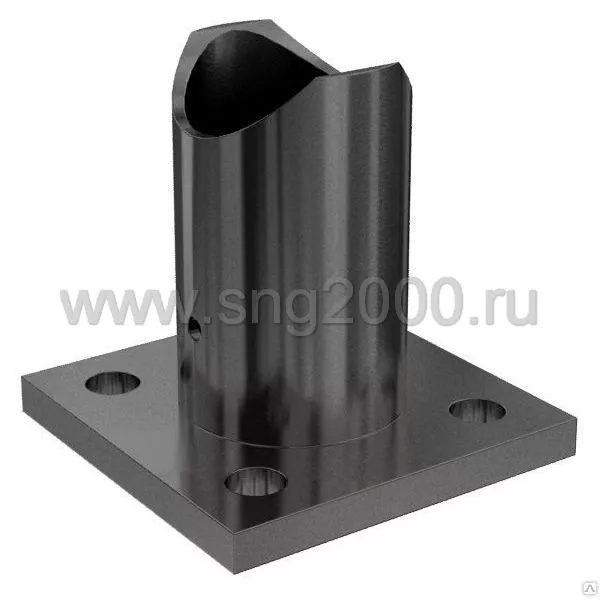

Опоры трубные (ТР) представляют собой металлическую плиту, с приваренным к ней патрубком соответствующего диаметра и используются в качестве как подвижных, так и неподвижных опор для удержания трубопроводов диаметра от 57 до 630 мм.
| Обозначение | Исполнение | Диам. нар., мм | Высота, мм | Масса, кг |
|---|---|---|---|---|
| 57-ТР-А1 | А1 | 57 | 100 | 1,4 |
| 57-ТР-А2 | А2 | 150 | 1,6 | |
| 89-ТР-А1 | А1 | 89 | 100 | 1,9 |
| 89-ТР-А2 | А2 | 150 | 2,2 | |
| 133-ТР-А1 (159-ТР-А1) | А1 | 133 (159) | 100 | 3,2 |
| 133-ТР-А2 (159-ТР-А2) | А2 | 150 | 3,8 | |
| 219-ТР-А1 (273-ТР-А1) | А1 | 219 (273) | 100 | 7 |
| 219-ТР-А2 (273-ТР-А2) | А2 | 150 | 8,8 | |
| 325-ТР-А1 | А1 | 325 | 100 | 12,9 |
| 325-ТР-А2 | А2 | 150 | 14,7 | |
| 377-ТР-А1 (426-ТР-А1) | А1 | 377 (426) | 100 | 20,2 |
| 377-ТР-А2 (426-ТР-А2) | А2 | 150 | 23,2 | |
| 530-ТР-А1 | А1 | 530 | 100 | 34,1 |
| 530-ТР-А2 | А2 | 150 | 37,7 | |
| 630-ТР-А1 | А1 | 630 | 100 | 60,4 |
| 630-ТР-А2 | А2 | 150 | 66,3 | |
| 57-ТР-Б1 | Б1 | 57 | 100 | 0,5 |
| 57-ТР-Б2 | Б2 | 150 | 0,7 | |
| 89-ТР-Б1 | Б1 | 89 | 100 | 0,7 |
| 89-ТР-Б2 | Б2 | 150 | 1 | |
| 133-ТР-Б1 (159-ТР-Б1) | Б1 | 133 (159) | 100 | 1,3 |
| 133-ТР-Б2 (159-ТР-Б2) | Б2 | 150 | 1,9 | |
| 219-ТР-Б1 (273-ТР-Б1) | Б1 | 219 (273) | 100 | 3 |
| 219-ТР-Б2 (273-ТР-Б2) | Б2 | 150 | 4,3 | |
| 325-ТР-Б1 | Б1 | 325 | 100 | 4,3 |
| 325-ТР-Б2 | Б2 | 150 | 6,1 | |
| 377-ТР-Б1 (426-ТР-Б1) | Б1 | 377 (426) | 100 | 7,5 |
| 377-ТР-Б2 (426-ТР-Б2) | Б2 | 150 | 10,5 | |
| 530-ТР-Б1 | Б1 | 530 | 100 | 9,1 |
| 530-ТР-Б2 | Б2 | 150 | 12,8 | |
| 630-ТР-Б1 | Б1 | 630 | 100 | 16,7 |
| 630-ТР-Б2 | Б2 | 150 | 22,6 |
