Кран шаровой МА 39032 р-с-п-у DN 150/125 мм PN 1,6 МПа
98 577,00 руб.
Кран шаровой МА 39032 р-с-п-у DN 150/125 мм PN 1,6 МПа АО "Тяжпромарматура" г. Алексин
Краны шаровые для подземной установки применяются в качестве запорного устройства на подземных трубопроводах по транспортировке неагрессивного природного газа и других неагрессивных сред с температурой от –60 до +80 °С.
Герметичность затвора – по классу А (ГОСТ Р 54808-2011).
Присоединение к трубопроводу – под приварку.
Климатическое исполнение:
- умеренное (температура окружающей среды от –45 до +50 °С);
Краны изготавливаются с ручным управлением (DN 50, 80, 100, 150, 200, 400, 500, 700 мм – с торцевым ключом; DN 250, 300 мм – с переносным редуктором и торцевым ключом; DN 150, 200 мм по заявке Заказчика могут дополнительно комплектоваться переносным редуктором).
Применяемые материалы | |
корпус | сталь – 09Г2С, 10Г2 |
пробка | сталь – 10Г2, 09Г2С + Cr30 мкм |
шпиндель | сталь – 40Х, 40ХН, 20ХН3А + Cr30 мкм |
уплотнения | эластомер |
Средний срок службы кранов – не менее 50 лет.
Гарантийный срок эксплуатации – 18 месяцев со дня ввода в эксплуатацию при условии, что срок хранения не превышает 24 месяцев со дня отгрузки.
Изготовление и поставка по ТУ 4220-004-05785572-99, ТУ 26-07-1450-96 (DN 400, 500, 700 мм).
Конструктивные особенности и преимущества:
- Цельносварной корпус крана, исключающий утечку газа во внешнюю среду;
- Уплотнение затвора выполнено из эластомерного материала, обладающего высокой износо- и эрозионностойкостью;
- Высокая герметичность затвора обеспечивается постоянным поджатием обоих седел к шаровой пробке;
- Затвор выполнен по схеме «пробка в опорах» с самосмазывающимися подшипниками из металлофторопласта;
- В соответствии с ТУ сужение диаметра прохода шарового крана не более 25 %;
- Высота удлинителя – по требованию Заказчика;
- Покрытие наружных поверхностей – усиленного типа (полимер).

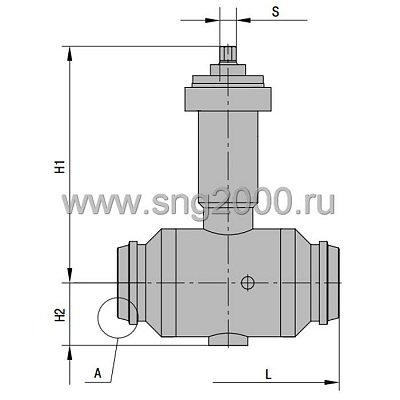

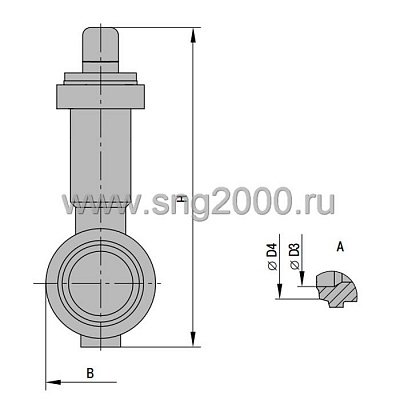

DN | D3 | D4 | B | B3 | S* | L | L4 | H** | H1*** | m |
мм | кг | |||||||||
150/125 | 150 | 161 | 247 | -- | 32 | 457 | -- | 1042 | 897 | 119 |
Обозначения:
*Размер под ключ
**Высота указана для базового варианта
***Высота указана для базового варианта. По заказу краны изготавливаются с размером Н1 кратным 100 мм
Размеры D3 и D4 уточняются при заказе под конкретные трубы
