Краны шаровые 11лс660п

Краны шаровые 11лс660п

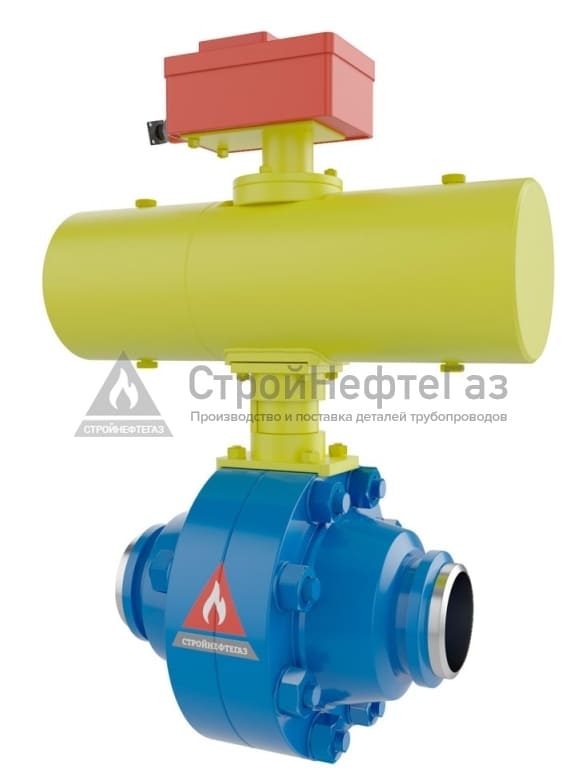

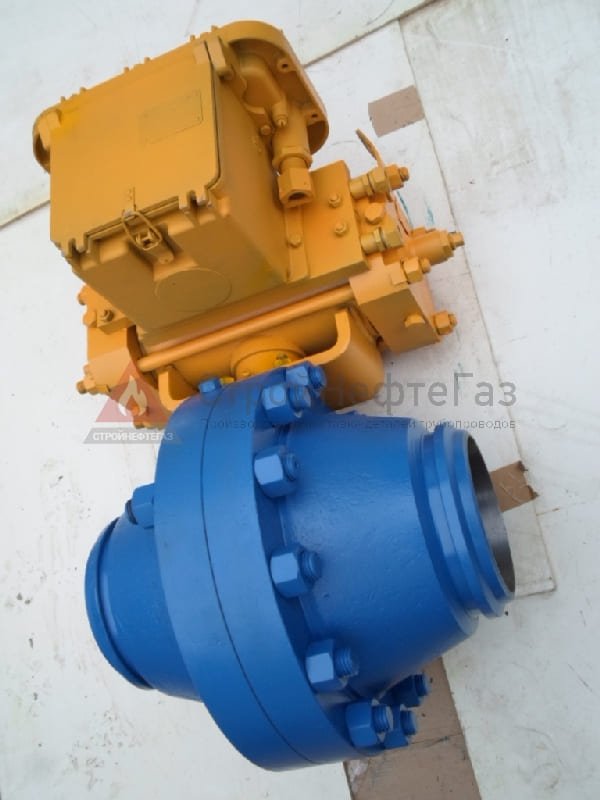

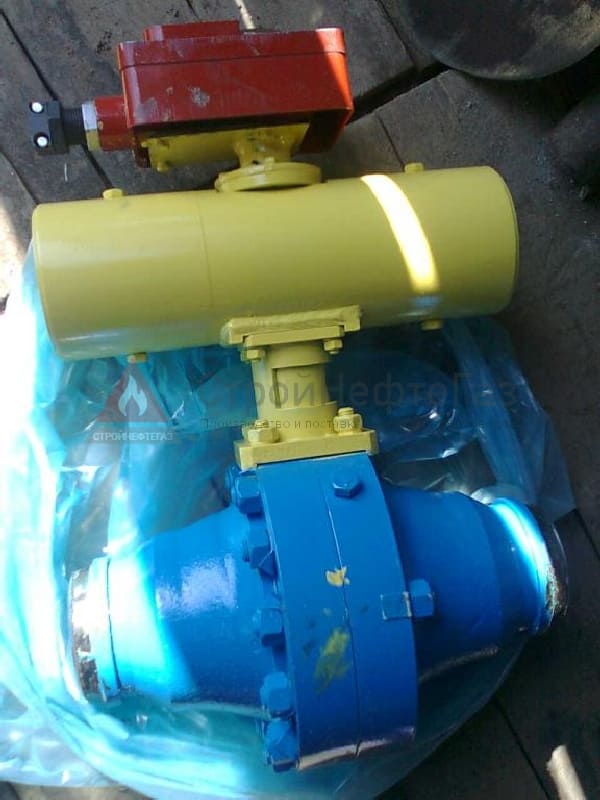

В указанной комплектации и исполнении краны шаровые 11лс660п имеют корпус из легированной стали из двух половинок с одним разъемом. Арматура управляется поршневым пневмоприводом, что позволяет помимо внешних источников использовать саму рабочую среду внутри трубопровода.

В нашем каталоге представленные следующие диаметры кранов 11лс660п:

Ду 50

Ду 80

Ду 100

Расшифровка обозначения

При использовании стандартного кода, принятого в 2007 году для всей отечественной трубопроводной арматуры, краны шаровые 11лс660п расшифровываются по специальным таблицам фигур ГОСТ Р 52720 и дополнительного стандарта СТ ЦКБА 036. Первый стандарт дает расшифровку:

  • 11 – арматура относится к категории кранов, то есть затвор имеет форму тела вращения, перемещается перпендикулярно потоку рабочей среды, в данном случае пробка имеет сферическую форму;
  • лс – конструкционным материалом корпуса выступает легированная сталь;
  • 6 – поршневой привод с одним или двумя пневмоцилиндрами;
  • 60 – конструкционное исполнение шарового крана, в данном случае, двухпозиционный вариант с круглым отверстием в сферической пробке, полуоборотного типа;
  • п – полимерное уплотнение, в случае с шаровым краном это два фторопластовых кольца седла затвора.

В стандарте СТ ЦКБА 036 содержится дополнительная информация, дающая развернутое представление о шаровом кране:

  • арматура предназначена для среды с температурой и давлением -45°С … +80°С и 8 – 16 МПа, соответственно;
  • шаровой кран выпускается согласно регламенту стандарта ТУ 26-07-1435 и ТУ У 14309190.002;
  • размерный ряд DN 50 – 200 мм;
  • в технической документации производителей кран 11лс660п обозначается либо РЯБИ 491814/491824, либо МА 39208.

При этом шаровые краны 11лс660п могут отличаться у разных производителей следующими параметрами:

  • конструкция корпуса – цельнометаллические литые, сварные, штампосварные, сборные из двух и трех элементов на резьбе или фланцах;
  • тип затворного узла – шар плавающего типа или в опорах;
  • вариант привода – с пружинным возвратным механизмом или двухстороннего действия, с ручным дублирующим устройством разных производителей;
  • внутренний диаметр – полнопроходные, стандартопроходные и редуцирующие;
  • присоединительные патрубки – под приварку, фланцы, штуцеры, муфты, комбинированного типа.

В зависимости от способа установки и целевого назначения трубопровода в комплектацию пневмоприводного шарового крана может быть добавлен удлинитель шпинделя, а корпус снаружи дополнительно обработан полимерным составом или лакокрасочным материалом (для подземного монтажа, установки в колодце).

В технической документации кран 11лс660п обычно называется «комплект пневмоуправляемого шарового крана», обозначается КПУШК.

Область использования

Пневмоприводные краны шаровые 11лс660п имеют следующие характеристики:

  • громоздкие габариты из-за больших размеров пневмоцилиндров;
  • срабатывание при угле поворота 90 градусов, то есть полуоборотная арматура;
  • редукционное, стандартнопроходное и полнопроходное исполнение;
  • эксплуатация в режиме отсечной, запорной, регулирующей, запорно-регулирующей арматуры;
  • герметичность уплотнений вплоть до А класса;
  • ресурс в зависимости от конструкции привода 8 – 25 тысяч циклов либо 10 – 30 лет;
  • цена выше, чем у кранов электроприводных, а бюджет эксплуатации значительно ниже.

Все это позволяет применить шаровой пневмоприводный кран 11лс660п в отраслях н/х:

  • добывающая и перерабатывающая нефтегазовая промышленность;
  • ЖКХ и энергетическая отрасль;
  • химическая и пищевая промышленность.

Основным достоинством привода является возможность работы на перекачиваемой рабочей среде, а не от внешних источников. Вариант подходит исключительно для газопроводов.

Особенности конструкции

Корпус, затвор, шпиндель, патрубки и привод крана шарового 11лс660п могут иметь конструктивные отличия у каждого производителя. Что уже обеспечивает больше трех десятков вариантов исполнения. К этому следует добавить виды целевого назначения, климатическое исполнение и прочие факторы.

Корпус шарового крана

В обозначении 11лс660п заложен конструкционный материал корпуса шарового крана – легированная сталь. При этом существует несколько технологий его изготовления:

  • центробежное литье;
  • вытачивание на станке;
  • штамповка;
  • штампосварной и литосварной метод.

Корпус собирается из двух элементов на резьбе или при помощи фланцев либо из трех деталей. Например, у производителя Тяжпромарматура (Алексин) краны шаровые 11лс660п внешне напоминают стандартное соединение двух воротниковых фланцев с крупногабаритным пневмоприводов в верхней части конструкции.

Для работы поршневого привода от рабочей среды, перемещающейся внутри трубопровода, в корпусе крана изготавливаются отверстия, в которые вкручиваются штуцеры для отбора газа. При подземной установке арматуры наращивается шпиндель, корпус снаружи окрашивается антикоррозионным составом или покрывается полимерным материалом.

Варианты затвора

При DN 50 – 100 мм краны шаровые 11лс660п могут оснащаться плавающим шаром, как более дешевым вариантом затвора. В этом варианте сферическая пробка прижимается давлением рабочей среды к кольцу седла с ее противоположной стороны.

Для диаметров DN 100 – 200 мм используется схема затвора «шар в опорах». Это немного увеличивает себестоимость запорной арматуры, но обеспечивает герметичность А класса. Дополнительно снижается крутящий момент на шпинделе.

Уплотнения шарового крана

В седле шарового крана 11лс660п сферическая пробка уплотняется дублирующими эластичными кольцами. В штампованном шаре фрезеруется проходное отверстие, диаметр которого чуть больше бурта шпинделя. Дублирующее кольцо устанавливается в седло, а уплотнение целиком подпружинивается тарельчатым элементом. Дополнительно уплотняется прокладкой шпиндель в горловине крана.

Варианты присоединения к трубопроводу

В большинстве случаев производители запорной арматуры не производят пневматические приводы самостоятельно, а комплектуют краны продукцией сторонних компаний. Однако заказчик получает краны шаровые 11лс660п с уже установленным приводом поршневого типа, габариты которого обычно превышают строительную длину самого крана.

Поэтому из всех возможных вариантов присоединения шарового крана к трубопроводу – муфта, штуцер, свободная резьба, фланцы и под приварку – используются лишь два последних способа.

Фланцы могут иметь исполнение 1 – 9 по ГОСТ 12815 или A –K по ГОСТ 33259. При использовании фланцев выступ/впадина и шип/паз производитель обычно добавляет в комплектацию ответные фланцы этого же типа исполнения.

Разделка кромок патрубков под приварку осуществляется по регламенту ГОСТ 16037. На угол и длину фаски, ее расположение и прочие размеры зависит тип сварки, эксплуатационные условия. Поэтому заказчик обычно указывает эту информацию в ТЗ для изготовителя запорной арматуры.

Пеневмопривод

Конструкция поршневого привода шарового крана 11лс660п с пневмоцилиндрами задается еще на этапе проектирования. Независимо от бренда, пневмопривод может иметь два варианта исполнения:

  • одностороннего действия;
  • двухстороннего действия.

В первом случае шпиндель вращается сжатым газом лишь в одну сторону, а возвращается в исходное положение под действием механического усилия от блока пружин. Такой привод используется для эксплуатации шарового крана в качестве отсечной арматуры.

Пневмопривод двухстороннего действия позволяет плавно регулировать положение пробки. Используется кран с двухсторонним приводом в качестве запорной и запорно-регулирующей арматуры, поскольку его быстродействие ниже, чем у пружинных аналогов. Для удобства эксплуатации в конструкцию привода добавлены технические решения:

  • крепеж из нержавеющей стали;
  • блоки концевых выключателей, позиционеры, датчики положения и электромагнитные клапаны в комплекте;
  • регулировочные винты клапана выведены на внешнюю поверхность корпуса;
  • стяжные болты пневмоцилиндра обеспечивают обслуживание и ремонт привода;
  • поверхность алюминиевого цилиндра анодированная.

Поступательное движение пневматических поршней преобразуется во вращение шпинделя посредством зубчатой рейки и муфты, надетой на шпиндель арматуры.

Тип установки

Изначально краны шаровые 11лс660п пригодны для наземной и надземной установки. Отличие способов заключается в высоте расположения запорной арматуры относительно нулевой отметки спланированного участка, по которому проходит трубопровод:

  • менее 0,2 м – наземная;
  • больше 0,2 м – надземная.

Подземная установка внутри колодца или бесколодезным способом для шаровых кранов малого диаметра с крупногабаритным пневматическим приводом крайне неудобна, как при монтаже, так и во время последующей эксплуатации.

Размерный ряд

Согласно ТУ 26-07-1435 и ТУ У 14309190.002 краны шаровые 11лс660п имеют размерный ряд:

  • DN 50 мм – полнопроходной;
  • DN 80 мм – полнопроходной;
  • DN 100 мм – полнопроходной;
  • DN 150 мм – полнопроходной;
  • DN 200 мм – полнопроходной;
  • DN 80/50 мм – стандартнопроходной.

Краны 50 мм под давление 8 – 10 МПа комплектуются управляющим блоком ЭПУУ-7-4 или 7-5 на 24 В и 110 В, соответственно. Для давления 16 МПа используются блоки ЭПУУ-8 и 8-1. Краны DN 80 мм и 100 мм оборудуются блоками управления ЭПУУ-7-7 и 7-8 на 24 В и 110 В при давлении среды 8 – 10 МПа или 8-2 и 8-3 при давлении 16 МПа.

Материальное исполнение

Детали шарового крана 11лс660п изготавливаются из следующих конструкционных материалов:

  • корпус – сталь марки 09Г2С или ее аналогов;
  • сферическая пробка затвора – сталь марки 09Г2С с напылением хрома на поверхность для повышения износостойкости;
  • шпиндель – конструкционная сталь 40ХН, 40Х либо 20ХН3А с хромированием резьбовой части;
  • патрубки – марка стали 09Г2С или материал, соответствующий стали, из которой изготовлен трубопровод;
  • кольца седла – фторопласт или эластомер с аналогичными свойствами.

Толщина напыления хрома на шаре и шпинделе составляет 30 микрон. Конструкционные материалы для пневматического привода задает производитель, его изготавливающий.

В базовом варианте указанные материалы обеспечивают климатическое исполнение У и ХЛ для климатических условий -60°С … +40°С, сейсмичности региона эксплуатации в пределах 9 баллов по MSK-64 шкале.

Характеристики шарового крана 11лс660п

Выбор крана шарового 11лс660п осуществляется проектировщиком по его эксплуатационным характеристикам. Однако на этапе реализации проекта трубопровода монтажникам гораздо важнее знать строительные габариты крана и привода, способы установки и позиционирования арматуры в пространстве.

Эксплуатационные

Независимо от бренда краны шаровые 11лс660п обладают эксплуатационными свойствами:

  • предназначены для трубопроводов с характеристиками среды -60°с … +80°С, 8 – 16 МПа;
  • используются в слабоагрессивных средах;
  • имеют номинальный диаметр 50 – 200 мм, бывают при этом полнопроходными, стандартнопроходными или редукционными;
  • обладают высоким быстродействием в одностороннем исполнении или низкой скоростью срабатывания в двустороннем варианте исполнения привода.

Проектировщик может выбрать внешний источник газа для пневмопривода или задействовать в нем рабочую среду, транспортирующуюся путепроводом.

Проектно-монтажные

Во время установки шарового крана 11лс660п монтажника интересуют другие характеристики арматуры:

  • строительная длина и высота;
  • вес пневмоприводного комплекта шарового крана;
  • способ установки;
  • допустимое пространственное положение привода;
  • способ присоединения патрубков в разрыв трубопровода.
