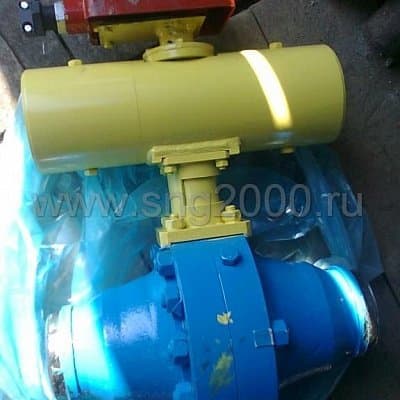

Кран шаровой 11лс660п пн-с-н-у DN 100 мм PN 8,0 МПа

Цена от: 123 187,00 руб.
Артикул:  11лс660п
Производитель:  АО "Тяжпромарматура"
Давление:  8.0 (бар)
Диаметр:  100 мм

Кран шаровой для природного газа с пневмоприводом под приварку 11лс660п пн-с-н-у DN 100 мм PN 8,0 МПа

Шаровые краны применяются в качестве запорного устройства на технологических линиях по транспортировке неагрессивного природного газа и других неагрессивных сред с температурой от –60 до +80 °С.

Герметичность затвора – по классу А (ГОСТ Р 54808-2011).

Присоединение к трубопроводу – под приварку.

Климатическое исполнение:

  • умеренное (температура окружающей среды от –45 до +50 °С);

Сейсмичность районов эксплуатации по 12-балльной шкале MSK-64 – до 9 баллов.

Шаровые краны с пневмоприводами комплектуются блоками управления:

  • ЭПУУ-7-4 (24 В) или ЭПУУ-7-5 (110 В) для DN 50 мм, PN 8.0, 10.0 МПа;
  • ЭПУУ-7-7 (24 В) или ЭПУУ-7-8 (110 В) для DN 80, 100 мм, PN 8.0, 10.0 МПа;
  • ЭПУУ-8 (24 В) или ЭПУУ-8-1 (110 В) для DN 50 мм, PN 16.0 МПа;
  • ЭПУУ-8-2 (24 В) или ЭПУУ-8-3 (110 В) для DN 80, 100 мм, PN 16.0 МПа.

Возможна комплектация другими блоками управления.

Тип установки – надземная.Шаровые краны устанавливаются соосно с трубопроводом. Краны с пневмоприводом допускается устанавливать на горизонтальных участках трубопровода приводом вверх.

По требованию Заказчика возможно изготовление кранов с переходными катушками.

Применяемые материалы
 корпус  сталь – 09Г2С
 пробка  сталь – 09Г2С + Cr30 мкм
 шпиндель  сталь – 40Х, 40ХН, 20ХН3А + Сr30 мкм
 уплотнение  эластомер

  • Назначенный срок службы – 30 лет.
  • Срок службы до списания – не менее 40 лет.
  • Гарантийный срок эксплуатации – 18 месяцев со дня ввода в эксплуатацию при условии, что срок хранения не превышает 24 месяцев со дня отгрузки.
  • Изготовление и поставка – по ТУ 26-07-1435-95.

Конструктивные особенности и преимущества:

  • корпус крана состоит из двух штампованных полукорпусов и имеет один разъем, что уменьшает вероятность утечки газа во внешнюю среду;
  • уплотнение затвора выполнено из эластомерного материала, обладающего высокой износо- и эрозионностойкостью;
  • высокая герметичность затвора обеспечивается постоянным поджатием обоих седел к пробке;
  • затвор выполнен по схеме «пробка в опорах» с применением подшипников из металлофторопласта, облегчающих управление кранами;
  • пневмоприводные краны имеют ручной дублер;
  • блоки управления кранов имеют встроенные клеммные коробки, конечные выключатели и не требуют дополнительной обвязки;
  • напряжение управления – 24 или 110 вольт.

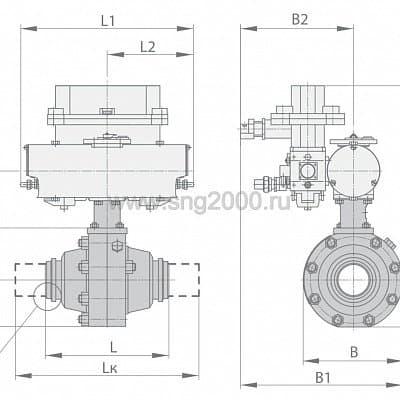

Габаритные размеры и параметры

Условное
обозначение
DN PN D3 D4 B B1 B2 L L1 L2 H H1 H2 H3 m
мм МПа мм кг
11лс660п 100 8.0 100 110 265 335 202,5 280 350 175 550 137 132,5 2270 92
