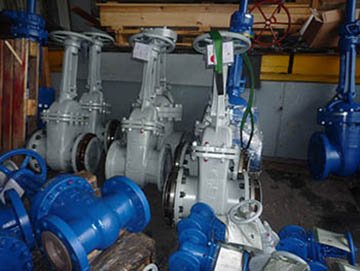

Задвижка клиновая 30нж41нж Ду 150 Ру 16
Цена от:
57 247,00 руб.
57 247,00 руб.
Артикул: 30нж41нж
Производитель: Россия
Давление: 16 кгс/см²
Диаметр: 150 мм
Материал: 12Х18Н9ТЛ
Технические характеристики задвижек 30нж41нж
Показатели назначения задвижек 30нж41нж
- Рабочая среда:
Вода, пар, природный газ, нефтепродукты, жидкие, газообразные и химически активные среды, по отношению к которым, материалы применяемые в задвижке коррозионностойкие - Температура рабочей среды:
от −60°С до +525° - Условия эксплуатации: УХЛ1
- Минимальная температура окружающего воздуха: −60°С
- 1. Корпус: 12Х18Н9ТЛ
- 2. Крышка: 12Х18Н9ТЛ
- 3. Клин (диски): 12Х18Н9ТЛ
- 4. Шпиндель: 12Х18Н9Т
- 5. Гайка шпинделя: латунь
ЛС59—1 - 6. Гайка: 12Х18Н9Т
- 7. Шпилька, болт: 45Х14Н14В2М
- 8. Болт откидной: 45Х14Н14В2М
- 9. Уплотнение между корпусом и крышкой (прокладка, кольцо): ТРГ
- 10. Набивка сальника: ТРГ
- 11. Маховик: сталь 25Л
- 12. Подшипник: шариковый упорный
- 13. Наплавка на кольце в корпусе: 04Х19Н9С2
| Наименование | DN | L | D | D0 | H | H1 |
|---|---|---|---|---|---|---|
| Задвижка 30нж41нж Ду 50 | 50 | 180 | 160 | 160 | 281 | 346 |
| Задвижка 30нж41нж Ду 80 | 80 | 210 | 195 | 160 | 336 | 428 |
| Задвижка 30нж41нж Ду 100 | 100 | 230 | 215 | 210 | 385 | 496 |
| Задвижка 30нж41нж Ду 125 | 125 | 255 | 245 | 210 | 470 | 600 |
| Задвижка 30нж41нж Ду 150 | 150 | 280 | 280 | 320 | 576 | 742 |
| Задвижка 30нж41нж Ду 200 | 200 | 330 | 335 | 320 | 686 | 902 |
| Задвижка 30нж41нж Ду 250 | 250 | 450 | 405 | 400 | 854 | 1118 |
| Задвижка 30нж41нж Ду 300 | 300 | 500 | 460 | 460 | 998 | 1315 |
| Задвижка 30нж41нж Ду 350 | 350 | 550 | 520 | 460 | 1220 | 1570 |
| Задвижка 30нж41нж Ду 400 | 400 | 600 | 580 | 502 | 1440 | 1850 |
*Присоединительные размеры фланцев по ГОСТ 33259-2015
