Задвижки стальные 30с41нж У1 (от - 40*С)

Задвижка клиновая в стальном корпусе 30с41нж производитель

Выпускает запорную арматуру под маркировкой 30с41нж производитель по техническим условиям, разработанными заводами самостоятельно с учетом имеющихся рынков сырья и производственных мощностей. Для корпусов, запорных узлов, прочих деталей могут применяться различные конструкционные материалы. По заказу могут использоваться оригинальные технические решения, например, обогрев корпуса или цельнометаллический клин.

Маркировка задвижки

Согласно кодировке запорной арматуры по таблицам фигур, содержащихся в ГОСТ Р 52720 маркировка изделия 30с41нж расшифровывается следующим образом:

  • 30 – задвижка типа ЗКЛ;
  • с – корпус отлит из стали;
  • 41 – вариант исполнения запорного узла с клином из двух половинок;
  • нж – нержавейка в узле запорного устройства.

Последний пункт не всегда означает, что детали клина выполнены из нержавеющей стали целиком. Этот конструкционный материал может быть наплавлен в небольшом количестве на рабочие поверхности из более дешевой углеродистой стали.

По заказу изделие 30с41нж может комплектоваться цельным клапаном, механическими и дистанционными приводами. Тогда в обозначение 30с41нж добавляется девятка – 30с941нж (электропривод), пятерка – 30с541нж (редуктор) и прочие цифры, соответствующие другим приводам.

После маркировки идет информация:

  • DN – диаметр номинальный в миллиметрах;
  • PN – давление номинальное в кгс/см2, реже в МПа.

До 2008 года диаметр обозначался Ду, а давление Ру, поэтому некоторые производители используют эту аббревиатуру до сих пор. Маркировка на корпус арматуры наносится трех типов:

  • металлическая бирка с информацией, дублирующей обозначение из паспорта изделия;
  • символы цифровые и буквенные, нанесенные краской;
  • рельефные символы, изготовленные при отливании корпуса или посредством клейма.

В последнем варианте маркировка менее информативна, но более разнообразна:

  • на задвижках 30с41нж отечественных производителей всегда указаны DN и PN;
  • у иностранных компаний может присутствовать условно рекламная информация и характеристики в других единицах измерения.

Например, задвижки итальянских фирм обычно содержат штамп ITALI, европейские бренды клеймят знак качества СЕ, американцы указывают давление в фунтах на квадратный дюйм.

Характеристики запорной арматуры 30с41нж

Каждый производитель 30с41нж предлагает ассортимент с номинальными диаметрами, востребованными в регионе или постоянными заказчиками. Чаще всего это DN50 мм – DN400 мм. Основными характеристиками задвижек 30с41нж являются:

Параметр

Единица измерения

Материал корпуса

сталь 20ГЛ и 30ХМЛ для крайнего севера, 20 – 25Л для теплых регионов эксплуатации

Температурный диапазон

-40 – +425°С

Герметичность затвора

А класс

Среда

неагрессивная нефтехимия, сухие газы, пар, воздух и вода

Привод

ручной

Установка в трубопровод

фланцами

Условный диаметр

50 – 400 мм

Шпиндель

выдвижного типа

Рабочее давление

до 16 кг/см2

Исполнение климатическое

У1

Запорный узел

клин двухдисковый

Направление потока

не регламентируется

Усилие на штурвале

75 – 885 Нм для диаметра 50 – 400 мм, соответственно

Отказ TTSN

500 циклов

Ресурс

2500 циклов либо 10 лет

Гарантии производителя

1 – 2 года



При горизонтальной установке запрещено переворачивать задвижку 30с41нж штурвалом вниз. Фланцы либо закупаются у сторонних компаний, либо изготавливаются самими производителями запорной арматуры по ГОСТ 12820 от 1980 года. Сертифицируются литые клиновые задвижки обычно только для опасных производств.

Отечественные производители задвижек 30с41нж

Выпускает ассортимент клиновых стальных задвижек 30с41нж более 2/3 отечественных производителей запорной арматуры и иностранные компании. Основными нюансами при этом являются:

  • МЗТА (Муром) – гарантия 2 года, поставка с патрубками под сварку по заказу, DN 50 – 400 мм, цена от 3000 рублей;
  • РАСКО (Москва) – номинальный диаметр до 400 мм, двухлетняя гарантия;
  • ГЕАЗ (Ставрополь) – полный цикл производства, любые типоразмеры, цена от 2300 рублей;
  • АРКОР (Москва) – размерный ряд 50 – 1000 мм, 24 месячная гарантия, низкие цены;
  • Тяжпромарматура (Алексин) – DN100 – 1200 мм, корпус из стали 10Х18Н9Л, выдерживающий 565 градусов;
  • САЗ (Старый Оскол) – гарантия 1 год на использование и 3 года на хранение, унификация всех деталей для повышения ремонтопригодности;
  • ЛМЗ (Семенов) – цена от 4100 рублей, плоская верхняя крышка, оригинальная форма корпуса.
  • Гусар (Гусь-Хрустальный) гарантия 2 года, поставка с патрубками под сварку по заказу, DN 50 – 400 мм, цена от 3800рублей;



Разброс цен обусловлен удаленностью источников сырья, частичной комплектацией задвижек 30с41нж стандартными и унифицированными изделиями сторонних компаний, разветвленными дилерскими сетями реализации.

Область применения 30с41нж

Создана задвижка 30с41нж для полной отсечки потока внутри трубопровода при возникновении такой необходимости без регулировки его характеристик. Поэтому изделие 30с41нж относится к категории запорной арматуры. Применяется 30с41нж в трубопроводах с рабочими средами следующих типов:

  • газообразные/жидкие углеводороды;
  • нефть, в том числе сероводородная;
  • газ природный и попутный;
  • нефтепродукты и фракции;
  • аммиак и другие хладагенты;
  • вода очищенная, техническая и серые сточные воды.
  • пар и воздух.

Детали запорной арматуры 30с41нж изготовлены из конструкционных материалов, выдерживающих +425°С и -40°С, давление в пределах 16 кгс/см2 (1,6 МПа). При проектировании трубопроводов с задвижками 30с41нж следует учесть нюансы:

  • выдвижной шпиндель требует некоторого свободного пространства над штурвалом арматуры;
  • возможно вертикальное, наклонное и горизонтальное позиционирование задвижки;
  • сальник шпиндельного уплотнения обслуживаемый;
  • клин задвижки обладает увеличенным эксплуатационным ресурсом;

допускается установка электропривода вместо штурвала.

Особенности конструкции

Производители трубопроводной арматуры стараются унифицировать корпуса клапанов, заслонок и задвижек для снижения себестоимости. Поэтому изделие 30с41нж получило стандартный корпус с небольшими доработками:

  • в верхней части или внутри верхней крышки создано углубление;
  • в эту полость прячется клин в поднятом положении при открывании задвижки 30с41нж.

Металлический диск клина 30с41нж выполнен из двух симметричных деталей. Преимуществом клина является конусная форма поверхностей, самоуплотнение, даже при значительном износе посадочных поверхностей.

Выдвижной шпиндель 30с41нж позволяет снизить воздействие агрессивных сред на шток, так как этот элемент изначально вынесен наружу. Сальниковое уплотнение по умолчанию обладает абсолютной ремонтопригодностью. По величине выдвинутого наружу шпинделя легче визуально определить положение клина задвижки 30с41нж в любой момент эксплуатации.

Двухдисковая конструкция клина в 30с41нж на 99% исключает возможность заклинивания, снижает усилие затяжки штурвала и износ уплотнений, повышает герметичность узла.

Основными недостатками клиновых задвижек 30с41нж являются:

  • крупные габариты и избыточная масса;
  • трудозатратная притирка клина/седла повышает стоимость арматуры;
  • попадание крупных частиц между клапаном и седлом;
  • избыточные вибрации (только в открытом положении).

Вторым обозначением для 30с41нж является ЗКЛ первой и второй модификации с ручным и механическим приводом, соответственно.

Таким образом, производители литой клиновой задвижки из стали 30с41нж используют вспомогательные стандарты ТУ с учетом конкретных условий производства и наличия сырьевой базы. Запорная арматура идет на сооружение трубопроводов ЖКХ, нефтехимической промышленности, месторождений нефти и газа.

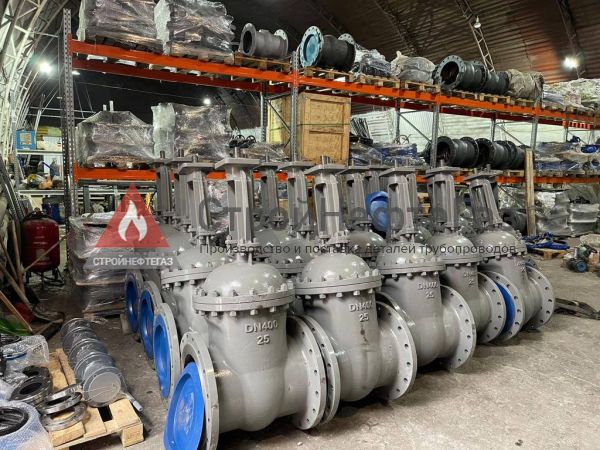

В компании ООО "Стройнефтегаз", всегда большое наличие задвижек 30с41нж  DN 50 - 400
