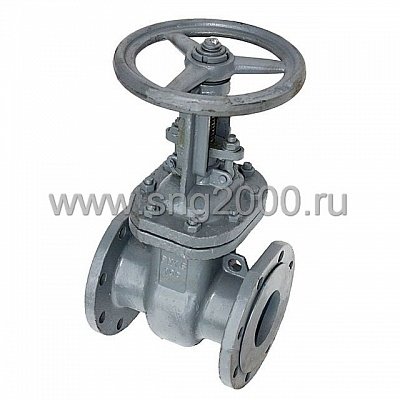

Задвижка клиновая 30с41нж Ду 50 РУ 16

Цена от:
3 277,00 руб.
Артикул: 30с41нж
Производитель: Россия
Давление: 16 кгс/см²
Диаметр: 50 мм

Задвижка клиновая 30с41нж Ду 50 РУ 16 с выдвижным шпинделем фланцевая стальная

Технические характеристики:

Показатели назначения:

  • Рабочая среда:
    Вода, пар, масло, нефть, природный газ, жидкие неагрессивные нефтепродукты, неагрессивные жидкие и газообразные среды, по отношению к которым, материалы применяемые в задвижке коррозионностойкие
  • Температура рабочей среды: от −40°С до +425°С
  • Условия эксплуатации: У1
  • Минимальная температура окружающего воздуха: −40°С

Материальное исполнение задвижек 30с41нж

Чертёж задвижка клиновая

  • 1. Корпус: сталь 25Л
  • 2. Крышка: сталь 25Л
  • 3. Клин (диски): сталь 25Л
  • 4. Шпиндель: 20Х13
  • 5. Гайка шпинделя: сталь 45, латунь ЛС59-1 (для исполнения под приварку)
  • 6. Гайка: углеродистая сталь ГОСТ 1050—88 класс прочности не ниже 5.6 по ГОСТ 1759.5—87
  • 7. Шпилька, болт: углеродистая сталь ГОСТ 1050—88 класс прочности не ниже 5.6 по ГОСТ 1759.5—87
  • 8. Болт откидной: сталь 35
  • 9. Уплотнение между корпусом и крышкой (прокладка, кольцо): паронит
  • 10. Набивка сальника: АГИ, ТРГ
  • 11. Маховик: сталь 25Л
  • 12. Подшипник: шариковый упорный
  • 13. Наплавка на кольце в корпусе: 07Х25Н13, 08Х21Н10Г6
  • 14. Наплавка на клине: 13Х25Т, 10Х17Т
  • Габаритные размеры задвижек 30с41нж

    Наименование DN D D0 L H H1 Масса, кг
    Задвижка 30с41нж Ду 50 50 160 160 180 281 346 17
    Задвижка 30с41нж Ду 80 80 195 160 210 336 428 29
    Задвижка 30с41нж Ду 100 100 215 210 230 385 496 39
    Задвижка 30с41нж Ду 125 125 245 210 255 470 600 61
    Задвижка 30с41нж Ду 150 150 280 320 280 576 742 83
    Задвижка 30с41нж Ду 200 200 335 320 330 686 902 124
    Задвижка 30с41нж Ду 250 250 405 400 450 854 1118 242
    Задвижка 30с41нж Ду 300 300 460 460 500 998 1315 315
    Задвижка 30с41нж Ду 350 350 520 460 550 1220 1570 465
    Задвижка 30с41нж Ду 400 400 580 502 600 1440 1850 640

    *Присоединительные размеры фланцев по ГОСТ 33259-2015
