БПУ 100-16 50с10нж. ТУ 3742-015-07533604-2012
318 660,00 руб.

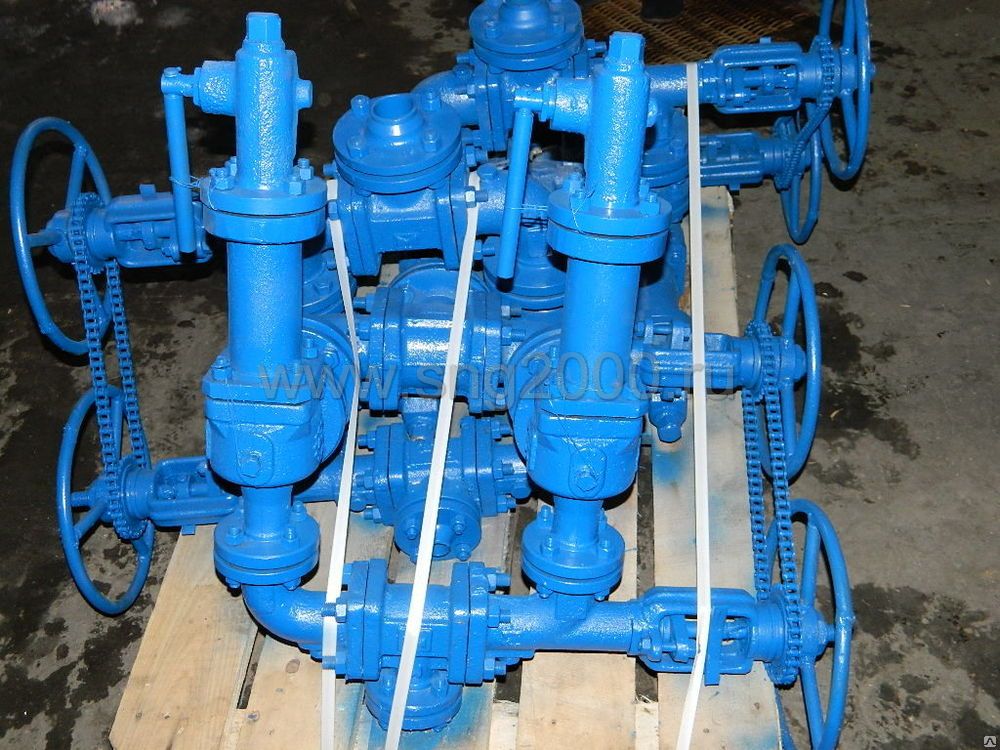

Блок с предохранительными клапанами СППК5 100-16, т/ф 17с7нж; с устройством переключающим на входе ПУ 100-16-01, т/ф 23с16нж1; с устройством переключающим на выходе ПУ 150-16, т/ф 23с16нж.
Блоки предохранительных клапанов оснащены устройством контроля синхронности перемещения запорныхорганов обоих переключающих устройств, т.е. отключение одного предохранительного клапана и подключение другого, что необходимо для безопасности.
Норма герметичности БПУ назначается по норме герметичности предохранительных клапанов.
Обозначение изделия |
Условное обозначение изделия по таблице фигур |
Обозначение предохранительных клапанов и переключающих устройств, входящих в БПУ | Патрубки на вход/выход | Температура рабочей среды | Материал корпусных деталей | Климатическое исполнение по ГОСТ 15150 | Масса кг, не более |
Масса с КОФ кг, не более |
|
Номинальный диаметр DN/DN1, мм | Давление номинальное PN/PN1, кгс/см2 |
||||||||
БПУ 100-16 | 50с10нж | СППК5 100-16 (17с7нж) | 100/150 | 16/16 | От -40°C до 425 °C |
Сталь 20Л | У1 | 380 | 394 |
ПУ 100-16-01 (23с16нж1) | |||||||||
ПУ 150-16 (23с16нж) |
Конечную стоимость изделия уточняйте у наших менеджеров. Также менеджеры ООО «СтройНефтеГаз» всегда готовы дать профессиональную консультацию по техническим характеристикам продукции и условиям ее эксплуатации, в любое время – 24 часа в сутки.
