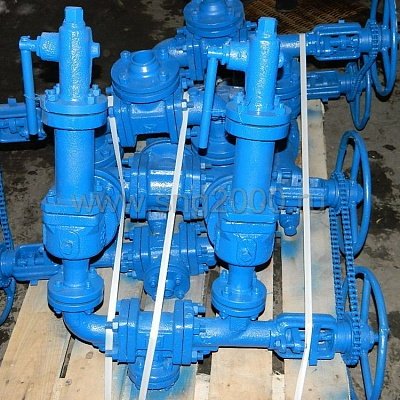

БПУ 80-160 ХЛ1 50лс09нж. ТУ 3742-015-07533604-2012
772 860,00 руб.

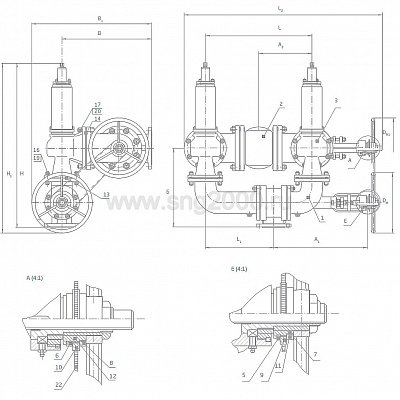

Блок с предохранительными клапанами СППК4 80-160 ХЛ1, т/ф 17лс80нж; с устройством переключающим на входе ПУ 80-160-03 ХЛ1, т/ф 23лс19нж; с устройством переключающим на выходе ПУ 100-40-06 ХЛ1, т/ф 23лс17нж.
Блоки предохранительных клапанов оснащены устройством контроля синхронности перемещения запорныхорганов обоих переключающих устройств, т.е. отключение одного предохранительного клапана и подключение другого, что необходимо для безопасности.
Норма герметичности БПУ назначается по норме герметичности предохранительных клапанов.
| Обозначение изделия |
Условное обозначение изделия по таблице фигур |
Обозначение предохранительных клапанов и переключающих устройств, входящих в БПУ | Патрубки на вход/выход | Температура рабочей среды | Материал корпусных деталей | Климатическое исполнение по ГОСТ 15150 | Масса кг, не более |
Масса с КОФ кг, не более |
|
| Номинальный диаметр DN/DN1, мм | Давление номинальное PN/PN1, кгс/см2 |
||||||||
| БПУ 80-160 ХЛ1 | 50лс09нж | СППК4 80-160 ХЛ1 (17лс80нж) | 80/100 | 160/40 | От -60°C до 425 °C |
Сталь 20ГЛ | ХЛ1 | 400 | 418,5 |
| ПУ 80-160-03 ХЛ1 (23лс19нж) | |||||||||
| ПУ 100-40-06 ХЛ1 (23лс17нж) | |||||||||
Конечную стоимость изделия уточняйте у наших менеджеров. Также менеджеры ООО «СтройНефтеГаз» всегда готовы дать профессиональную консультацию по техническим характеристикам продукции и условиям ее эксплуатации, в любое время – 24 часа в сутки.
