БПУ С 100-40 нж 50нж11нж4, с сильфонным уплотнением штока, уравновешенного типа. ТУ 3742-015-07533604-2012
880 960,00 руб.

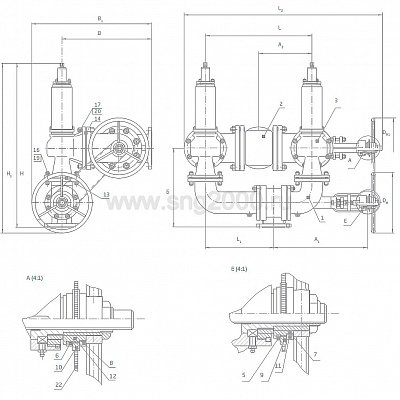

Блок с предохранительными клапанами СППК5С 100-40 нж, т/ф 17нж25нж1, с сильфонным уплотнением штока, уравновешенного типа; с устройством переключающим на входе ПУ 100-40-03 нж, т/ф 23нж17нж1; с устройством переключающим на выходе ПУ 150-16-02 нж, т/ф 23нж16нж.
Блоки предохранительных клапанов оснащены устройством контроля синхронности перемещения запорныхорганов обоих переключающих устройств, т.е. отключение одного предохранительного клапана и подключение другого, что необходимо для безопасности.
Норма герметичности БПУ назначается по норме герметичности предохранительных клапанов.
Обозначение изделия |
Условное обозначение изделия по таблице фигур |
Обозначение предохранительных клапанов и переключающих устройств, входящих в БПУ | Патрубки на вход/выход | Температура рабочей среды | Материал корпусных деталей | Климатическое исполнение по ГОСТ 15150 | Масса кг, не более |
Масса с КОФ кг, не более |
|
Номинальный диаметр DN/DN1, мм | Давление номинальное PN/PN1, кгс/см2 |
||||||||
БПУ С 100-40 нж | 50нж11нж4 | СППК5С 100-40 нж (17нж23нж1) | 100/150 | 40/16 | От -110°C до 600 °C |
Сталь 12Х18Н9ТЛ | УХЛ1 | 418 | 434.5 |
ПУ 100-40-03 нж (23нж17нж1) | |||||||||
ПУ 150-16-02 нж (23нж16нж) |
Конечную стоимость изделия уточняйте у наших менеджеров. Также менеджеры ООО «СтройНефтеГаз» всегда готовы дать профессиональную консультацию по техническим характеристикам продукции и условиям ее эксплуатации, в любое время – 24 часа в сутки.
