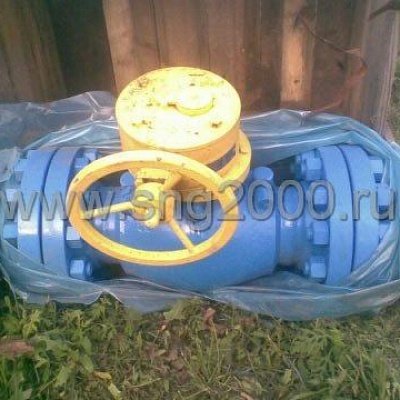

Кран шаровой 11лс60п5м р-фо-н-хл Ду 150 мм Ру 8,0 МПа

Цена от:
228 893,00 руб.
Артикул: 11лс60п5м
Производитель: АО "Тяжпромарматура"
Давление: 8,0 МПа
Диаметр: 150 мм

Кран шаровой для природного газа с ручным управлением под приварку 11лс60п5м р-фо-н-хл DN 150 мм PN 8,0 МПа

Шаровые краны применяются в качестве запорного устройства на технологических линиях по транспортировке неагрессивного природного газа и других неагрессивных сред с температурой от –60 до +80 °С.

Герметичность затвора – по классу А (ГОСТ Р 54808-2011).

Присоединение к трубопроводу – фланцевое с ответными фланцами для DN 150 мм.

Климатическое исполнение:

  • холодное (температура окружающей среды от –60 до +40 °С).

Краны изготавливаются различных модификаций: с ручным управлением.

Тип установки – надземная. Шаровые краны устанавливаются соосно с трубопроводом. Краны с ручным управлением допускается устанавливать в любом пространственном положении.

По требованию Заказчика возможно изготовление кранов с переходными катушками.

Применяемые материалы
 корпус  сталь – 09Г2С
 пробка  сталь – 09Г2С + Cr30 мкм
 шпиндель  сталь – 40Х, 40ХН, 20ХН3А + Сr30 мкм
 уплотнение  эластомер

  • Назначенный срок службы – 30 лет.

  • Срок службы до списания – не менее 40 лет.

  • Гарантийный срок эксплуатации – 18 месяцев со дня ввода в эксплуатацию при условии, что срок хранения не превышает 24 месяцев со дня отгрузки.

  • Изготовление и поставка по ТУ 26-07-1435-95 (для DN 150 мм) и ТУ 26-07-1450-96.

Конструктивные особенности и преимущества:

  • Корпус крана состоит из двух штампованных полусфер, сваренных между собой, что исключает вероятность разгерметизации узла крана  относительно внешней среды;

  • Уплотнение затвора выполнено из эластомерного материала, обладающего высокой износо- и эрозионностойкостью;

  • Высокая герметичность затвора обеспечивается постоянным поджатием обоих седел к пробке;

  • Затвор выполнен по схеме «пробка в опорах» с применением подшипников из металлофторопласта, облегчающих управление кранами;

  • Пневмогидроприводные краны имеют ручной дублер (гидравлический насос);

  • Безбаллонная конструкция привода резко сокращает объем гидравлической жидкости гидросистемы приводов;

  • Приводы заправлены гидрожидкостью;

  • Блоки управления кранов имеют встроенные клеммные коробки, конечные выключатели и не требуют дополнительной обвязки;

  • Напряжение управления – 24 или 110 вольт.

Габаритные размеры и параметры

Условное
обозначение
DN PN D0 D D1 D2 d n B B1 B2 L L1 L2 L3 L4 H H1 H2 H3 m
мм МПа мм мм кг
11лс60п5м 150 8.0 320 350 219 290 33 12 350 405 255 -- 648 220 855 60 645 218 198 287 260
