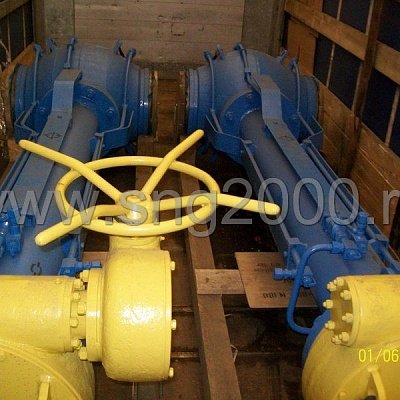

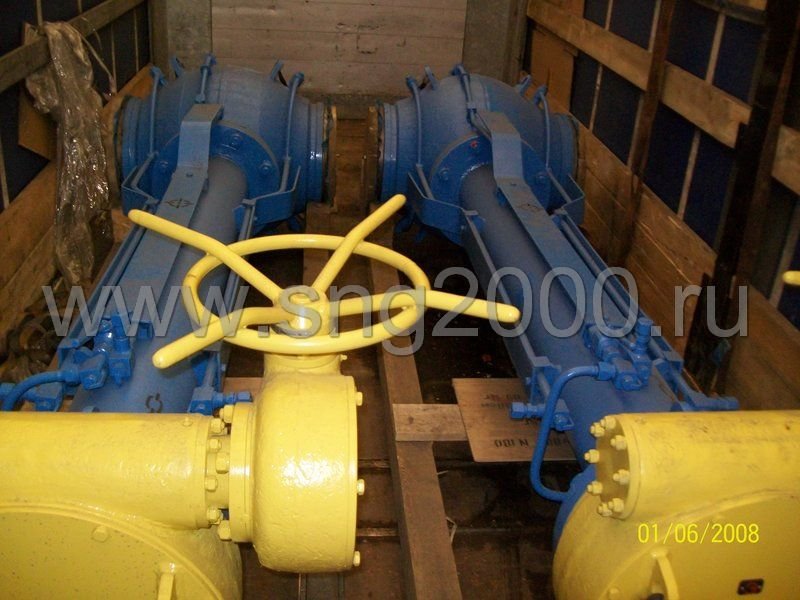

Кран шаровой 11лс60п4 р-с-п-у DN 200 мм PN 8,0 МПа

Цена от: 508 964,00 руб.
Артикул:  11лс60п4
Производитель:  АО "Тяжпромарматура"
Давление:  8,0 МПа
Диаметр:  200 мм

Кран шаровой для природного газа с ручным управлением под приварку подземный 11лс60п4 р-с-п-у DN 200 мм PN 8,0 МПа

Шаровые краны применяются в качестве запорного устройства на технологических линиях по транспортировке неагрессивного природного газа и других неагрессивных сред с температурой от –60 до +80 °С.

Герметичность затвора – по классу А (ГОСТ Р 54808-2011).

Присоединение к трубопроводу – под приварку.

Климатическое исполнение:

  • умеренное (температура окружающей среды от –45 до +50 °С);

Краны изготавливаются различных модификаций: с ручным управлением.

Тип установки – подземная. Шаровые краны устанавливаются соосно с трубопроводом. Краны с ручным управлением допускается устанавливать в любом пространственном положении.

По требованию Заказчика возможно изготовление кранов с переходными катушками.

Применяемые материалы
 корпус  сталь – 09Г2С
 пробка  сталь – 09Г2С + Cr30 мкм
 шпиндель  сталь – 40Х, 40ХН, 20ХН3А + Сr30 мкм
 уплотнение  эластомер

  • Назначенный срок службы – 30 лет.

  • Срок службы до списания – не менее 40 лет.

  • Гарантийный срок эксплуатации – 18 месяцев со дня ввода в эксплуатацию при условии, что срок хранения не превышает 24 месяцев со дня отгрузки.

  • Изготовление и поставка по ТУ 26-07-1435-95 (для DN 150 мм) и ТУ 26-07-1450-96.

Конструктивные особенности и преимущества:

  • Корпус крана состоит из двух штампованных полусфер, сваренных между собой, что исключает вероятность разгерметизации узла крана  относительно внешней среды;

  • Уплотнение затвора выполнено из эластомерного материала, обладающего высокой износо- и эрозионностойкостью;

  • Высокая герметичность затвора обеспечивается постоянным поджатием обоих седел к пробке;

  • Затвор выполнен по схеме «пробка в опорах» с применением подшипников из металлофторопласта, облегчающих управление кранами;

  • Пневмогидроприводные краны имеют ручной дублер (гидравлический насос);

  • Безбаллонная конструкция привода резко сокращает объем гидравлической жидкости гидросистемы приводов;

  • Приводы заправлены гидрожидкостью;

  • Блоки управления кранов имеют встроенные клеммные коробки, конечные выключатели и не требуют дополнительной обвязки;

  • Напряжение управления – 24 или 110 вольт.

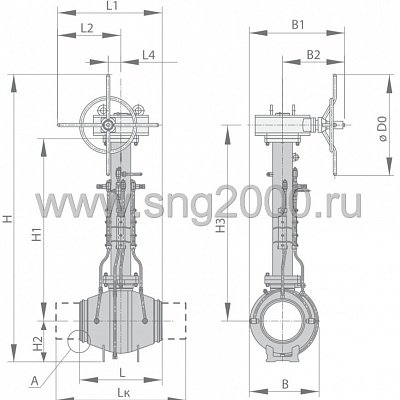

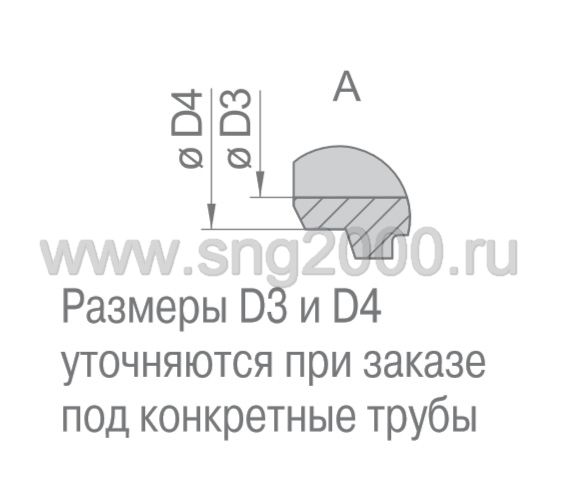

Габаритные размеры и параметры

Условное
обозначение
DN PN D0 D3 D4 B B1 B2 L L1 L2 L4 H H1 H2 H3 m
мм МПа мм кг
11лс60п4 200 8.0 600 205 225 435 565 368 500 625 375 75 2907 2274 250 2354 410
