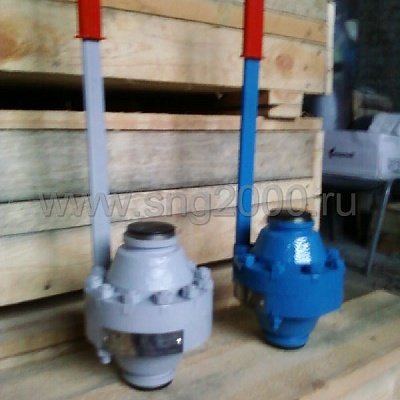

Кран шаровой 11с45п р-с-н-у DN мм PN 16,0 МПа

Цена от: 37 773,00 руб.
Артикул: 11с45п
Производитель: АО "Тяжпромарматура"
Давление: 16.0 (бар)
Диаметр: 80/50 мм

Кран шаровой для природного газа с ручным управлением под приварку 11с45п р-с-н-у DN мм PN 16,0 МПа

Шаровые краны применяются в качестве запорного устройства на технологических линиях по транспортировке неагрессивного природного газа и других неагрессивных сред с температурой от –60 до +80 °С.

Герметичность затвора – по классу А (ГОСТ Р 54808-2011).

Присоединение к трубопроводу – под приварку.

Климатическое исполнение:

  • умеренное (температура окружающей среды от –45 до +50 °С);

Сейсмичность районов эксплуатации по 12-балльной шкале MSK-64 – до 9 баллов.

Краны изготавливаются различных модификаций: с ручным управлением.

Тип установки – надземная. Шаровые краны устанавливаются соосно с трубопроводом. Краны с ручным управлением допускается устанавливать в любом пространственном положении.

По требованию Заказчика возможно изготовление кранов с переходными катушками.

Применяемые материалы
 корпус  сталь – 09Г2С
 пробка  сталь – 09Г2С + Cr30 мкм
 шпиндель  сталь – 40Х, 40ХН, 20ХН3А + Сr30 мкм
 уплотнение  эластомер

  • Назначенный срок службы – 30 лет.
  • Срок службы до списания – не менее 40 лет.
  • Гарантийный срок эксплуатации – 18 месяцев со дня ввода в эксплуатацию при условии, что срок хранения не превышает 24 месяцев со дня отгрузки.
  • Изготовление и поставка – по ТУ 26-07-1435-95.

Конструктивные особенности и преимущества:

  • корпус крана состоит из двух штампованных полукорпусов и имеет один разъем, что уменьшает вероятность утечки газа во внешнюю среду;
  • уплотнение затвора выполнено из эластомерного материала, обладающего высокой износо- и эрозионностойкостью;
  • высокая герметичность затвора обеспечивается постоянным поджатием обоих седел к пробке;
  • затвор выполнен по схеме «пробка в опорах» с применением подшипников из металлофторопласта, облегчающих управление кранами;
  • пневмоприводные краны имеют ручной дублер;
  • блоки управления кранов имеют встроенные клеммные коробки, конечные выключатели и не требуют дополнительной обвязки;
  • напряжение управления – 24 или 110 вольт.

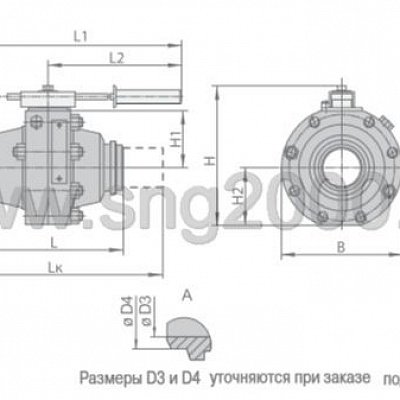

Габаритные размеры и параметры

Условное
обозначение
DN PN D3 D4 B L L1 L2 H H1 H2 H3 m
мм МПа мм кг
11с45п 80/50* 16.0 77 92 160 200 600 500 185 84 76 90 17

* Обозначение типа "80/50" указывают, что условный проход в затворе сужен до 50 мм
