Кран шаровой с РУ 39010-03 DN 200-300 мм PN 1.6 МПа
69 426,00 руб.
Применяются в качестве запорного устройства на технологических линиях по транспортировке неагрессивного природного газа и других неагрессивных сред (в том числе нефтепродуктов) с температурой от –60 до +80 °С.
Герметичность затвора – по классу А (ГОСТ Р 54808-2011).
Присоединение к трубопроводу – с ответными фланцевое.
Климатическое исполнение:
- холодное (температура окружающей среды от –60 до +40 °С).
Краны изготавливаются с ручным управлением или электроприводом для надземной установки.
Шаровые краны должны устанавливаться соосно с трубопроводом. Краны допускается устанавливать в любом пространственном положении.
Применяемые материалы | |
корпус | сталь – 09Г2С, 20Л, 20ГМЛ, 10Г2 |
пробка | сталь – 09Г2С, 20, 10Г2 + Cr30 мкм |
шпиндель | сталь – 40Х, 20ХН3А + Cr30 мкм, 14Х17Н2 |
уплотнения | фторопласт |
Средний срок службы кранов – не менее 30 лет.
Гарантийный срок эксплуатации – 18 месяцев со дня ввода в эксплуатацию при условии, что срок хранения не превышает 24 месяцев со дня отгрузки.
Изготовление и поставка по ТУ 4220-004-05785572-99.
Конструктивные особенности и преимущества:
- герметичность затвора кранов обеспечивается прижатием «плавающей» пробки с хромированной поверхностью к уплотнительным кольцам, изготовленным из эластомерного материала;
- низкое гидравлическое сопротивление;
- отсутствие «застойных» зон в корпусе;
- возможность установки в любом положении;
- возможность замены уплотнительных элементов;
- малые габариты и вес;
- в соответствии с ТУ сужение диаметра прохода шарового крана не более 25%.

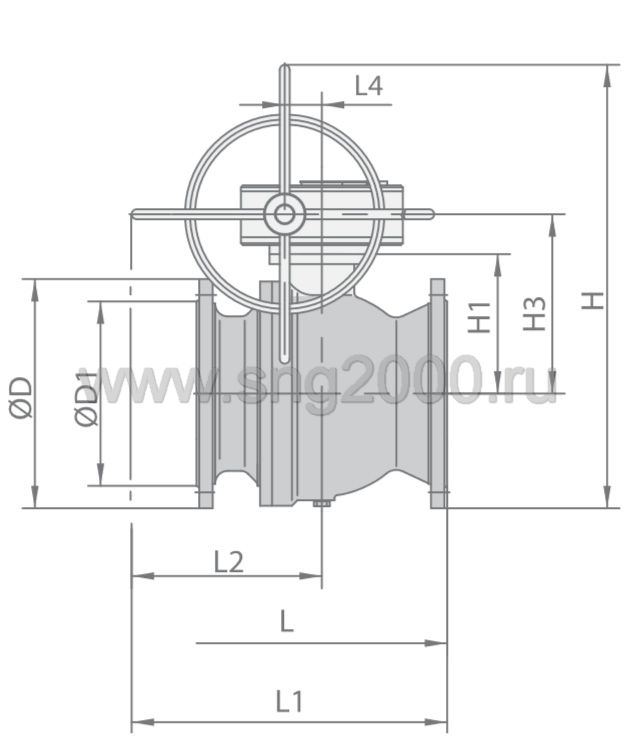

Условное |
Кл. |
DN, |
D |
D0 |
D1 |
D2 |
d |
n |
B |
L |
L1 |
L2 |
L3 |
L4 |
H |
H1 |
H3 |
m, кг |
Цена, от |
мм |
мм |
||||||||||||||||||
МА 39010-03 |
ХЛ1 |
200 |
335 |
408 |
268 |
295 |
22 |
12 |
405 |
330 |
554 |
360 |
388 |
120 |
656 |
209 |
251 |
175 |
69 426 руб. |
МА 39010-03 | ХЛ1 | 300 | 460 | 600 | 370 | 410 | 26 | 12 | 590 | 500 | 660 | 375 | 568 | 75 | 910 | 285 | 345 | 400 |
121 698 руб. |
