Кран шаровой 11лс60п5 р-с-п-хл DN 200 мм PN 8,0 МПа
544 847,00 руб.
Кран шаровой для природного газа с ручным управлением под приварку подземный 11лс60п5 р-с-п-у DN 200 мм PN 8,0 МПа
Шаровые краны применяются в качестве запорного устройства на технологических линиях по транспортировке неагрессивного природного газа и других неагрессивных сред с температурой от –60 до +80 °С.
Герметичность затвора – по классу А (ГОСТ Р 54808-2011).
Присоединение к трубопроводу – под приварку.
Климатическое исполнение:
- холодное (температура окружающей среды от –60 до +40 °С).
Краны изготавливаются различных модификаций: с ручным управлением.
Тип установки – подземная. Шаровые краны устанавливаются соосно с трубопроводом. Краны с ручным управлением допускается устанавливать в любом пространственном положении.
По требованию Заказчика возможно изготовление кранов с переходными катушками.
Применяемые материалы | |
корпус | сталь – 09Г2С |
пробка | сталь – 09Г2С + Cr30 мкм |
шпиндель | сталь – 40Х, 40ХН, 20ХН3А + Сr30 мкм |
уплотнение | эластомер |
-
Назначенный срок службы – 30 лет.
-
Срок службы до списания – не менее 40 лет.
-
Гарантийный срок эксплуатации – 18 месяцев со дня ввода в эксплуатацию при условии, что срок хранения не превышает 24 месяцев со дня отгрузки.
-
Изготовление и поставка по ТУ 26-07-1435-95 (для DN 150 мм) и ТУ 26-07-1450-96.
Конструктивные особенности и преимущества:
-
Корпус крана состоит из двух штампованных полусфер, сваренных между собой, что исключает вероятность разгерметизации узла крана относительно внешней среды;
-
Уплотнение затвора выполнено из эластомерного материала, обладающего высокой износо- и эрозионностойкостью;
-
Высокая герметичность затвора обеспечивается постоянным поджатием обоих седел к пробке;
-
Затвор выполнен по схеме «пробка в опорах» с применением подшипников из металлофторопласта, облегчающих управление кранами;
-
Пневмогидроприводные краны имеют ручной дублер (гидравлический насос);
-
Безбаллонная конструкция привода резко сокращает объем гидравлической жидкости гидросистемы приводов;
-
Приводы заправлены гидрожидкостью;
-
Блоки управления кранов имеют встроенные клеммные коробки, конечные выключатели и не требуют дополнительной обвязки;
-
Напряжение управления – 24 или 110 вольт.
Габаритные размеры и параметры
Условное обозначение |

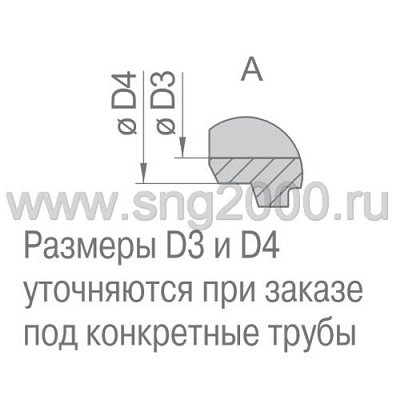

DN | PN | D0 | D3 | D4 | B | B1 | B2 | L | L1 | L2 | L4 | H | H1 | H2 | H3 | m |
мм | МПа | мм | кг | ||||||||||||||
11лс60п5 | 200 | 8.0 | 600 | 205 | 225 | 435 | 565 | 368 | 500 | 625 | 375 | 75 | 2907 | 2274 | 250 | 2354 | 410 |
