Кран шаровой 11лс60п3 р-с-ф-хл Ду 50 мм Ру 8,0 МПа

Цена от:
50 517,00 руб.
Артикул: 11лс60п3
Производитель: АО "Тяжпромарматура"
Давление: 8,0 МПа
Диаметр: 50 мм
Угол: 0

Кран шаровой для природного газа с ручным управлением под приварку 11лс60п2 р-ф-н-у DN 50 мм PN 8,0 МПа

Шаровые краны применяются в качестве запорного устройства на технологических линиях по транспортировке неагрессивного природного газа и других неагрессивных сред с температурой от –60 до +80 °С.

Герметичность затвора – по классу А (ГОСТ Р 54808-2011).

Присоединение к трубопроводу – фланцевое.

Климатическое исполнение:

  • холодное (температура окружающей среды от –60 до +40 °С).

Сейсмичность районов эксплуатации по 12-балльной шкале MSK-64 – до 9 баллов.

Краны изготавливаются различных модификаций: с ручным управлением.

Тип установки – надземная. Шаровые краны устанавливаются соосно с трубопроводом. Краны с ручным управлением допускается устанавливать в любом пространственном положении.

По требованию Заказчика возможно изготовление кранов с переходными катушками.

Применяемые материалы
 корпус  сталь – 09Г2С
 пробка  сталь – 09Г2С + Cr30 мкм
 шпиндель  сталь – 40Х, 40ХН, 20ХН3А + Сr30 мкм
 уплотнение  эластомер
  • Назначенный срок службы – 30 лет.
  • Срок службы до списания – не менее 40 лет.
  • Гарантийный срок эксплуатации – 18 месяцев со дня ввода в эксплуатацию при условии, что срок хранения не превышает 24 месяцев со дня отгрузки.
  • Изготовление и поставка – по ТУ 26-07-1435-95.

Конструктивные особенности и преимущества:

  • корпус крана состоит из двух штампованных полукорпусов и имеет один разъем, что уменьшает вероятность утечки газа во внешнюю среду;
  • уплотнение затвора выполнено из эластомерного материала, обладающего высокой износо- и эрозионностойкостью;
  • высокая герметичность затвора обеспечивается постоянным поджатием обоих седел к пробке;
  • затвор выполнен по схеме «пробка в опорах» с применением подшипников из металлофторопласта, облегчающих управление кранами;
  • пневмоприводные краны имеют ручной дублер;
  • блоки управления кранов имеют встроенные клеммные коробки, конечные выключатели и не требуют дополнительной обвязки;
  • напряжение управления – 24 или 110 вольт.

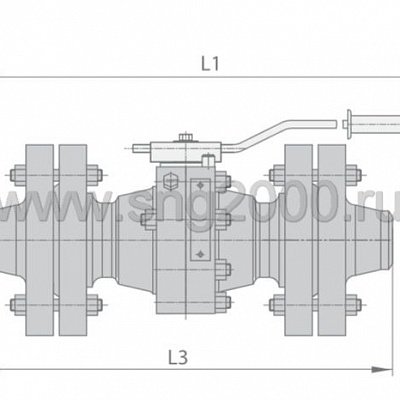

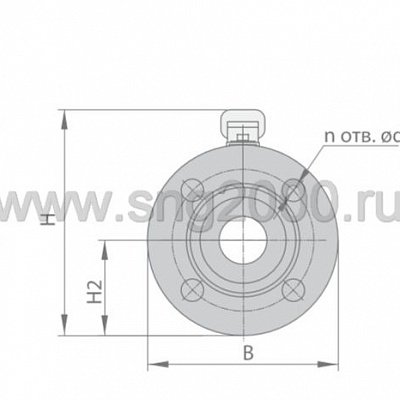

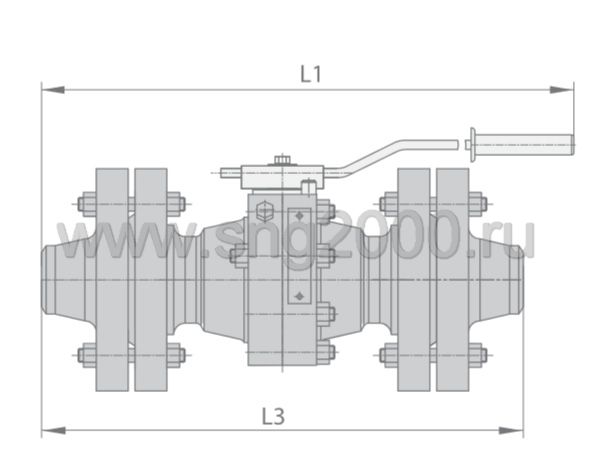

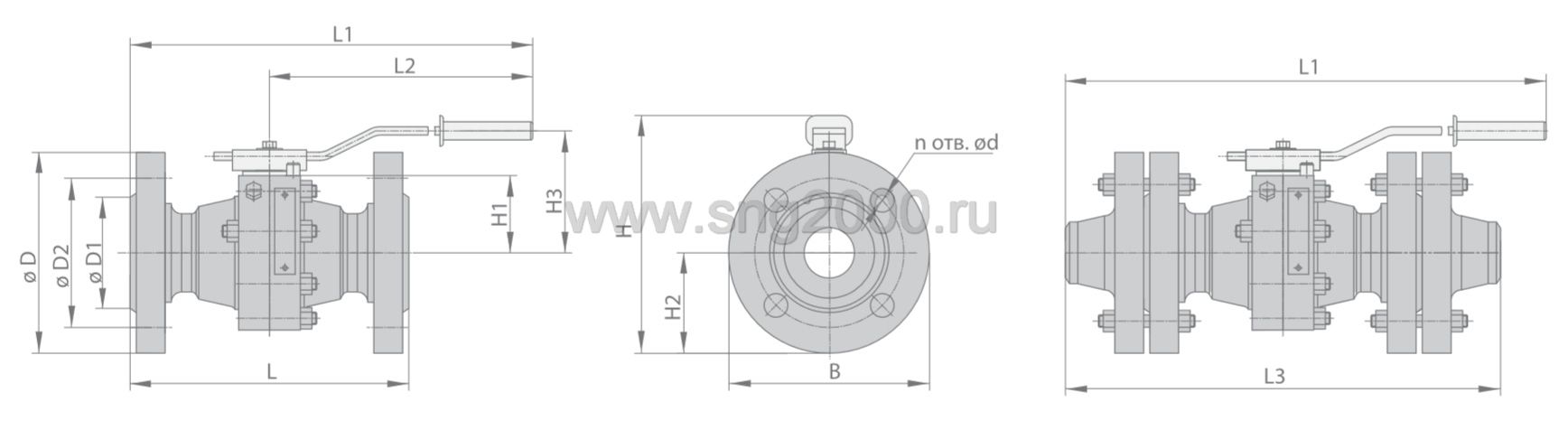

Габаритные размеры и параметры

Условное
обозначение
DN PN D D1 D2 n B L L3 L4 H H2 H3 m
мм МПа мм шт. мм кг
11лс60п3 50 8.0 195 102 145 4 195 320 185 84 210 97,5 130 26
