Кран шаровой 11лс60п1 р-с-н-хл DN 50 мм PN 8,0 МПа
29 120,00 руб.
Кран шаровой для природного газа с ручным управлением под приварку 11лс60п1 р-с-н-хл DN 50 мм PN 8,0 МПа
Шаровые краны применяются в качестве запорного устройства на технологических линиях по транспортировке неагрессивного природного газа и других неагрессивных сред с температурой от –60 до +80 °С.
Герметичность затвора – по классу А (ГОСТ Р 54808-2011).
Присоединение к трубопроводу – под приварку.
Климатическое исполнение:
- холодное (температура окружающей среды от –60 до +40 °С).
Сейсмичность районов эксплуатации по 12-балльной шкале MSK-64 – до 9 баллов.
Краны изготавливаются различных модификаций: с ручным управлением.
Тип установки – надземная. Шаровые краны устанавливаются соосно с трубопроводом. Краны с ручным управлением допускается устанавливать в любом пространственном положении.
По требованию Заказчика возможно изготовление кранов с переходными катушками.
Применяемые материалы | |
корпус | сталь – 09Г2С |
пробка | сталь – 09Г2С + Cr30 мкм |
шпиндель | сталь – 40Х, 40ХН, 20ХН3А + Сr30 мкм |
уплотнение | эластомер |
- Назначенный срок службы – 30 лет.
- Срок службы до списания – не менее 40 лет.
- Гарантийный срок эксплуатации – 18 месяцев со дня ввода в эксплуатацию при условии, что срок хранения не превышает 24 месяцев со дня отгрузки.
- Изготовление и поставка – по ТУ 26-07-1435-95.
Конструктивные особенности и преимущества:
- корпус крана состоит из двух штампованных полукорпусов и имеет один разъем, что уменьшает вероятность утечки газа во внешнюю среду;
- уплотнение затвора выполнено из эластомерного материала, обладающего высокой износо- и эрозионностойкостью;
- высокая герметичность затвора обеспечивается постоянным поджатием обоих седел к пробке;
- затвор выполнен по схеме «пробка в опорах» с применением подшипников из металлофторопласта, облегчающих управление кранами;
- пневмоприводные краны имеют ручной дублер;
- блоки управления кранов имеют встроенные клеммные коробки, конечные выключатели и не требуют дополнительной обвязки;
- напряжение управления – 24 или 110 вольт.

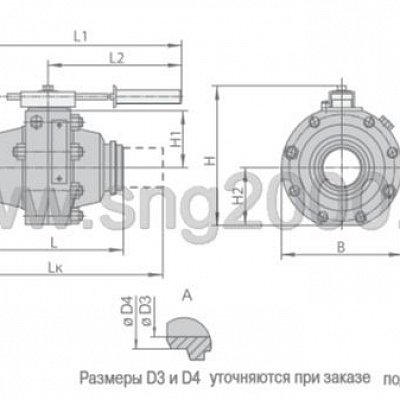

Габаритные размеры и параметры
Условное обозначение |
DN | PN | D3 | D4 | B | L | L1 | L2 | H | H1 | H2 | H3 | m |
мм | МПа | мм | кг | ||||||||||
11лс60п1 | 50 | 8.0 | 49 | 60 | 160 | 200 | 600 | 500 | 185 | 84 | 76 | 90 | 15 |
