Кран шаровой 11лс(6)745п6м пг-с-н-хл Ду 150 мм Ру 12,5 МПа
289 224,00 руб.

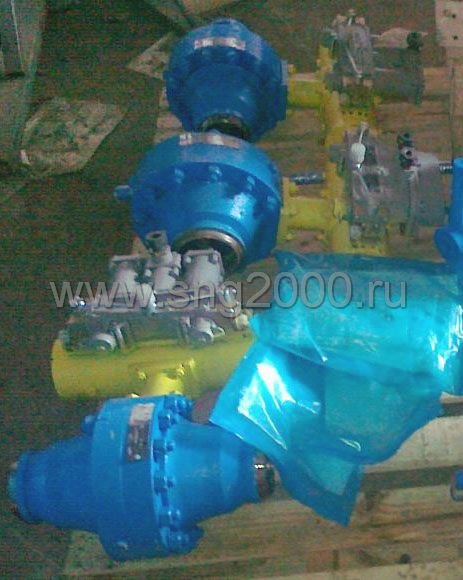

Кран шаровой для природного газа с пневмоприводом под приварку Кран шаровой 11лс(6)745п6м пг-с-н-хл Ду 150 мм Ру 12,5 МПа
Шаровые краны применяются в качестве запорного устройства на технологических линиях по транспортировке неагрессивного природного газа и других неагрессивных сред с температурой от –60 до +80 °С.
Герметичность затвора – по классу А (ГОСТ Р 54808-2011).
Присоединение к трубопроводу – под приварку.
Климатическое исполнение:
- холодное (температура окружающей среды от –60 до +40 °С).
Краны изготавливаются пневмогидроприводом. При установке на пневмогидропривод блока управления БУК-2 имеется возможность реализации функций «нормально открыт» или «нормально закрыт».
Шаровые краны с пневмогидроприводами DN 150 – 500 мм комплектуются узлами управления:
- ЭПУУ-6-4 (24 В) или ЭПУУ-6-5 (110 В) для PN 8.0, 10.0 МПа;
- ЭПУУ-8 (24 В) или ЭПУУ-8-1 (110 В) для PN 12.5, 16.0 МПа.
Возможна комплектация другими блоками управления.
Тип установки – надземная.
Краны могут изготавливаться и поставляться с приварными катушками (переходными кольцами), длина которых составляет не менее 250 мм (с каждой стороны). Сейсмичность районов эксплуатации по 12-балльной шкале MSK-64 – до 9 баллов.
Шаровые краны устанавливаются соосно с трубопроводом. Краны с пневмоприводом допускается устанавливать на горизонтальных участках трубопровода приводом вверх.
По требованию Заказчика возможно изготовление кранов с переходными катушками.
Применяемые материалы | |
корпус | сталь – 09Г2С |
пробка | сталь – 09Г2С + Cr30 мкм |
шпиндель | сталь – 40Х, 40ХН, 20ХН3А + Сr30 мкм |
уплотнение | эластомер |
- Назначенный срок службы – 30 лет.
- Срок службы до списания – не менее 40 лет.
- Гарантийный срок эксплуатации – 18 месяцев со дня ввода в эксплуатацию при условии, что срок хранения не превышает 24 месяцев со дня отгрузки.
- Изготовление и поставка – по ТУ 26-07-1435-95.
Конструктивные особенности и преимущества:
- корпус крана состоит из двух штампованных полукорпусов и имеет один разъем, что уменьшает вероятность утечки газа во внешнюю среду;
- уплотнение затвора выполнено из эластомерного материала, обладающего высокой износо- и эрозионностойкостью;
- высокая герметичность затвора обеспечивается постоянным поджатием обоих седел к пробке;
- затвор выполнен по схеме «пробка в опорах» с применением подшипников из металлофторопласта, облегчающих управление кранами;
- пневмоприводные краны имеют ручной дублер;
- блоки управления кранов имеют встроенные клеммные коробки, конечные выключатели и не требуют дополнительной обвязки;
- напряжение управления – 24 или 110 вольт.
Габаритные размеры и параметры
Условное обозначение |

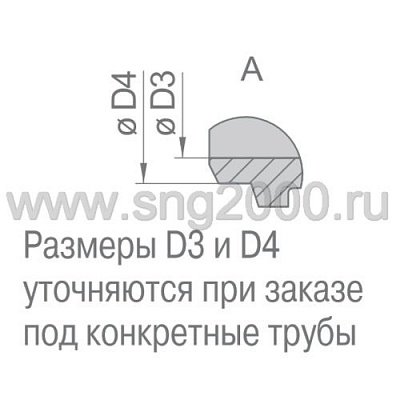

DN | PN | D3 | D4 | B | B1 | B2 | L | L1 | L2 | H | H1 | H2 | H3 | m |
мм | МПа | мм | кг | ||||||||||||
11лс(6)745п6м | 150 | 12.5 | 143 | 162 | 295 | 810 | 610 | 490 | 850 | 425 | 865 | 218 | 198 | 318 | 195 |
