Кран шаровой 11лс660п1 пн-с-н-хл DN 80/50 мм PN 8,0 МПа
100 993,00 руб.

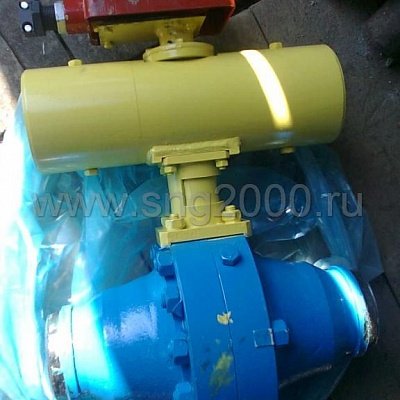

Кран шаровой для природного газа с пневмоприводом под приварку 11лс660п1 пн-с-н-хл DN 80/50 мм PN 8,0 МПа
Шаровые краны применяются в качестве запорного устройства на технологических линиях по транспортировке неагрессивного природного газа и других неагрессивных сред с температурой от –60 до +80 °С.
Герметичность затвора – по классу А (ГОСТ Р 54808-2011).
Присоединение к трубопроводу – под приварку.
Климатическое исполнение:
- холодное (температура окружающей среды от –60 до +40 °С).
Сейсмичность районов эксплуатации по 12-балльной шкале MSK-64 – до 9 баллов.
Шаровые краны с пневмоприводами комплектуются блоками управления:
- ЭПУУ-7-4 (24 В) или ЭПУУ-7-5 (110 В) для DN 50 мм, PN 8.0, 10.0 МПа;
- ЭПУУ-7-7 (24 В) или ЭПУУ-7-8 (110 В) для DN 80, 100 мм, PN 8.0, 10.0 МПа;
- ЭПУУ-8 (24 В) или ЭПУУ-8-1 (110 В) для DN 50 мм, PN 16.0 МПа;
- ЭПУУ-8-2 (24 В) или ЭПУУ-8-3 (110 В) для DN 80, 100 мм, PN 16.0 МПа.
Возможна комплектация другими блоками управления.
Тип установки – надземная.Шаровые краны устанавливаются соосно с трубопроводом. Краны с пневмоприводом допускается устанавливать на горизонтальных участках трубопровода приводом вверх.
По требованию Заказчика возможно изготовление кранов с переходными катушками.
Применяемые материалы | |
корпус | сталь – 09Г2С |
пробка | сталь – 09Г2С + Cr30 мкм |
шпиндель | сталь – 40Х, 40ХН, 20ХН3А + Сr30 мкм |
уплотнение | эластомер |
- Назначенный срок службы – 30 лет.
- Срок службы до списания – не менее 40 лет.
- Гарантийный срок эксплуатации – 18 месяцев со дня ввода в эксплуатацию при условии, что срок хранения не превышает 24 месяцев со дня отгрузки.
- Изготовление и поставка – по ТУ 26-07-1435-95.
Конструктивные особенности и преимущества:
- корпус крана состоит из двух штампованных полукорпусов и имеет один разъем, что уменьшает вероятность утечки газа во внешнюю среду;
- уплотнение затвора выполнено из эластомерного материала, обладающего высокой износо- и эрозионностойкостью;
- высокая герметичность затвора обеспечивается постоянным поджатием обоих седел к пробке;
- затвор выполнен по схеме «пробка в опорах» с применением подшипников из металлофторопласта, облегчающих управление кранами;
- пневмоприводные краны имеют ручной дублер;
- блоки управления кранов имеют встроенные клеммные коробки, конечные выключатели и не требуют дополнительной обвязки;
- напряжение управления – 24 или 110 вольт.

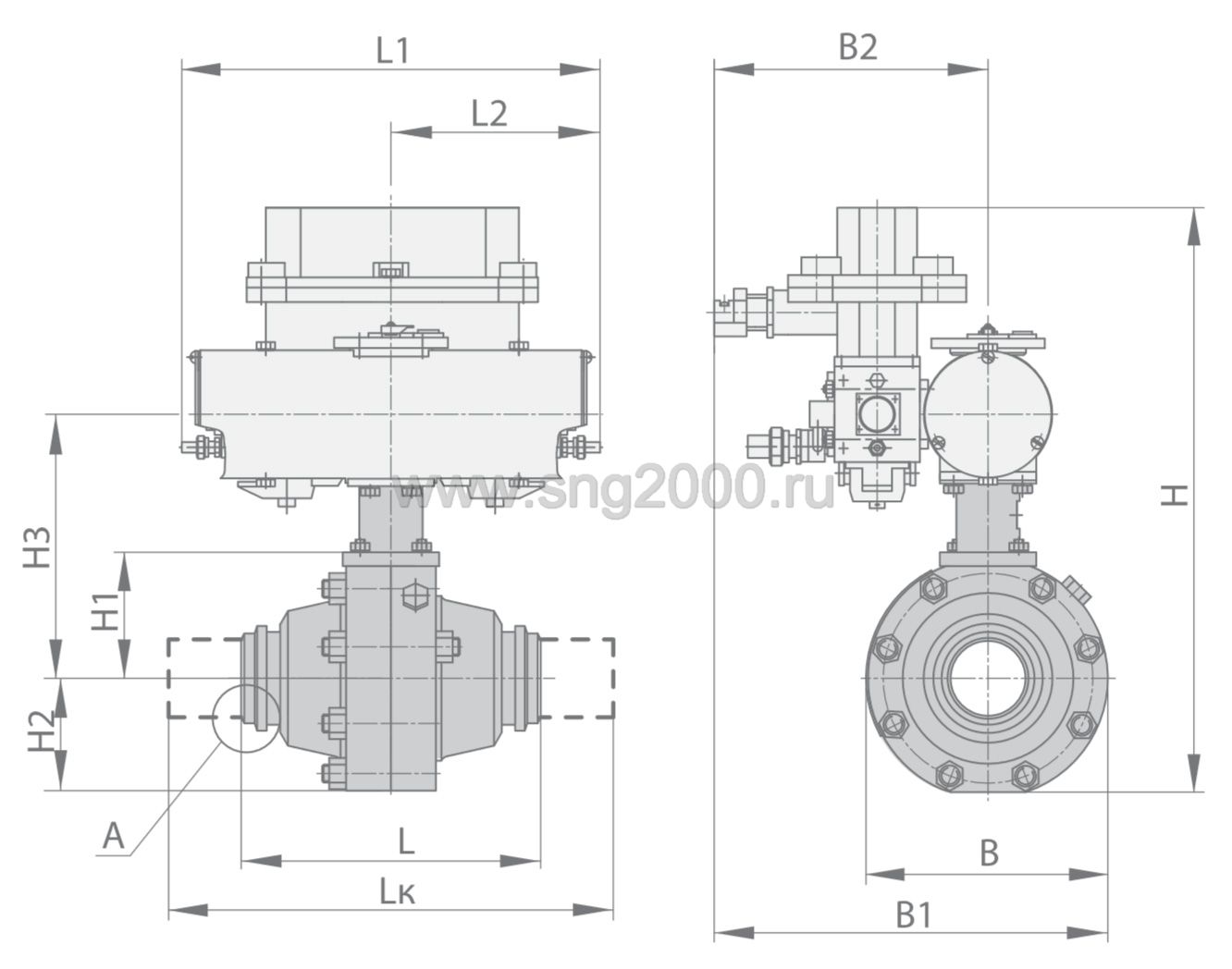

Габаритные размеры и параметры
Условное обозначение |
DN | PN | D3 | D4 | B | B1 | B2 | L | L1 | L2 | H | H1 | H2 | H3 | m |
мм | МПа | мм | кг | ||||||||||||
11лс660п1 | 80/50* | 8.0 | 81 | 92 | 160 | 255 | 175 | 200 | 291 | 145,5 | 410 | 84 | 76 | 184 | 33 |
* Обозначение типа "80/50" указывают, что условный проход в затворе сужен до 50 мм
